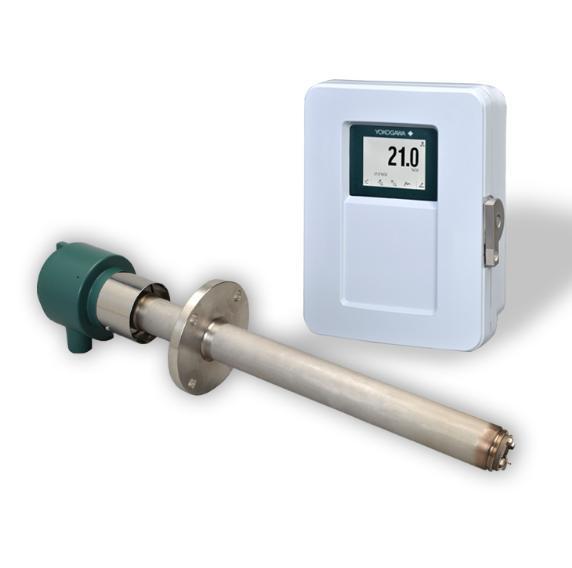

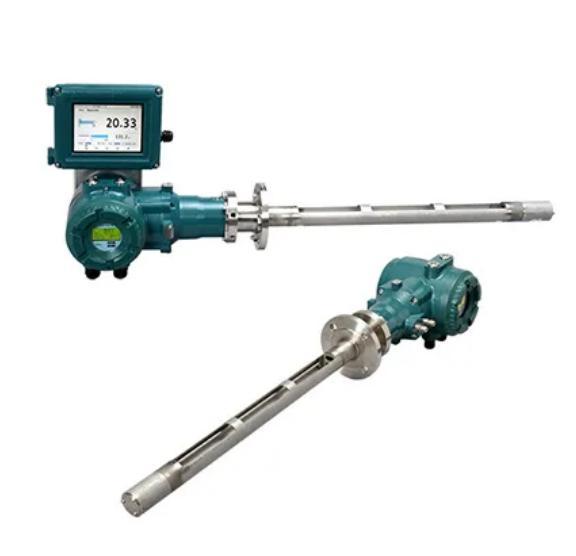

تحلیلگر اکسیژن/رطوبت از زیرکونیا Yokogawa ZR22G

• بدون نیاز به سیستم نمونه گیری گاز پیچیده. کاوشگر را مستقیماً در مجرای / کوره قرار دهید تا گاز داغ دودکش را به طور مداوم اندازه گیری کنید.
• اصل سنجش سلول زیرکونیا جامد، از حالت های اندازه گیری دوگانه پشتیبانی می کند: غلظت اکسیژن و رطوبت بخار در دمای بالا.
• پاسخ فوق العاده سریع: مقدار 90٪ در عرض 5 ثانیه به دست می آید، ایده آل برای کنترل حلقه بسته احتراق در زمان واقعی Yokogawa E.
• محدوده اندازه گیری گسترده:
  • O₂: 0.01 ~ 100 درصد حجمی
  • بخار H2O: 0 تا 100 درصد حجمی
  • نسبت مخلوط: 0 ~ 1000 کیلوگرم بر کیلوگرم یوکوگاوا E...

• پروب استاندارد: گاز فرآیند 0 تا 700 درجه سانتیگراد
• آداپتور اختیاری دمای بالا ZR22P: دامنه اندازه گیری را تا 1800 درجه سانتیگراد افزایش دهید (گزینه لوله SiC برای دمای بسیار بالا) مواد وب ...

• محدوده استاندارد: -5 ~ +20 کیلو پاسکال
• ماژول جبران فشار اختیاری برای -0.725 ~ 36.3 psi فشار نوسان کوره web-materi...

• دمای محیط کار پروب: -20 ~ +150 درجه سانتیگراد
• مواد خیس شده: فولاد ضد زنگ SUS316، هسته سرامیکی زیرکونیا
• طول درج چندگانه موجود: 0.15 متر / 0.4 متر / 0.7 متر / 1.0 متر تا 5.4 متر، اتصالات فلنج قابل تنظیم
• سه حالت تامین هوای مرجع: جابجایی طبیعی، هوای خشک ابزاری، تامین هوای جبران‌شده تحت فشار...

• دقت اکسیژن: ± 3٪ FS برای 0-25 vol٪ O2. ± 5٪ FS برای 0-100 vol٪ O2
• دقت رطوبت: ± 2 vol% H2O تحت فشار پایدار. ± 3 درصد حجمی تحت نوسان 2 ± کیلو پاسکال
• رانش کم: رانش صفر و دهانه ≤ ± 2% FS در ماه برای اکسیژن
• تکرارپذیری ≤ ± 0.5% FS برای محدوده اکسیژن کم (0-5 vol%) Yokogawa E...
• ماژول گرمایش داخلی دمای سلول زیرکونیا را به طور خودکار تثبیت می کند، انحراف اندازه گیری شروع سرد را حذف می کند (زمان گرم کردن 20 دقیقه) Yokogawa E...

• سلول قابل جدا شدن سنسور زیرکونیا + مجموعه بخاری: قابل تعویض در محل بدون برداشتن کامل پروب از خط لوله، کاهش شدید زمان خرابی و هزینه تعمیر و نگهداری Yokogawa E...
• ساختار سه راهی اختیاری برای پاکسازی گرد و غبار، خاکستر و قیر در نوک پروب، افزایش عمر مفید در گازهای دودکش گرد و غبار
• ورودی گاز کالیبراسیون قابل دسترسی از جلو برای کالیبراسیون گاز صفر / دهانه بدون جداسازی
• محفظه فلنج قابل چرخش، جهت نصب انعطاف پذیر برای فضاهای صنعتی باریک

هنگامی که با مبدل ZR402G/ZR802G جفت می شود، گزینه های خروجی سیگنال کامل است:

• دو خروجی آنالوگ 4-20 میلی آمپر ایزوله (حداکثر بار 550Ω)
• پروتکل های ارتباطی دیجیتال: HART 7، RS485 Modbus RTU، Ethernet Modbus TCP
• کنتاکت های رله چند کاناله: قابل تنظیم برای هشدار O2 زیاد/کم، هشدار تعمیر و نگهداری، وضعیت کالیبراسیون، ماشه برگشتی، سیگنال وب سایت تشخیص عیب...

نظارت مستمر در زمان واقعی وضعیت سلامت پروب:

1. هشدار پیری و تخریب امپدانس سلول زیرکونیا
2. تشخیص دمای غیرعادی بخاری
3. هشدار کمبود فشار منبع هوا
4. رسوب سطح کاوشگر / انسداد خاکستر یادآور اولیه
5. گزارش کامل خطا در مبدل برای عیب یابی قابل ردیابی ذخیره می شود

• یادآوری پیش بینی تعمیر و نگهداری فرکانس بازرسی آفلاین غیر ضروری را کاهش می دهدYokogawa E...

• استاندارد ZR22G: حفاظت عمومی صنعتی IP66

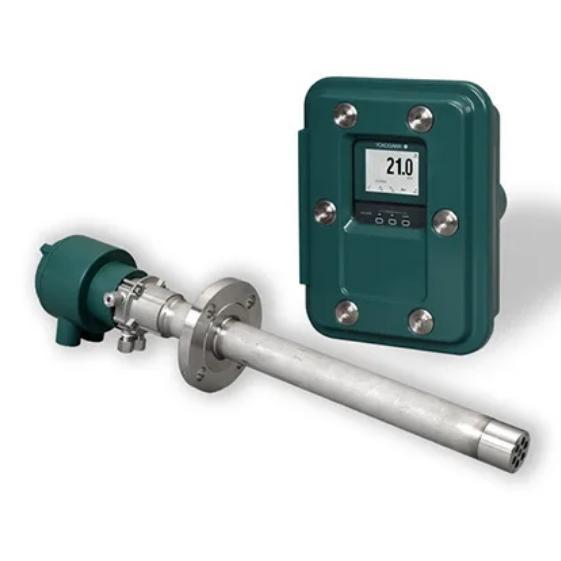

• نوع ضد انفجار ZR22S موجود، دارای گواهینامه ATEX، FM، CSA، IECEx برای مناطق احتراق خطرناک کلاس I Div 1
• مطابق با استاندارد ایمنی IEC61010، دارای گواهینامه RoHS

1. دیگ نیروگاه، کنترل اکسیژن گازهای دودکش زباله سوز برای صرفه جویی در انرژی و کاهش NOx
2. نظارت بر اتمسفر پخت فولاد، سرامیک، کوره با اکسیژن کم
3. کوره پتروشیمی، بهینه سازی احتراق کوره گرمایش
4. خمیر و کاغذ، مواد غذایی، منسوجات، کنترل رطوبت اجاق خشک کن با دمای بالا
5. عملیات حرارتی صنعتی، تشخیص جو کوره عملیات حرارتی

1. سیستم نمونه برداری حذف شد: بدون کولر، فیلتر، پمپ و تعمیر و نگهداری منظم خط لوله نمونه برداری
2. سنسور قابل تعویض ماژولار هزینه قطعات یدکی را کاهش می دهد
3. لوازم جانبی Blowback عمر سرویس پروب را در گاز غبارآلود افزایش می دهد
4. کنترل دقیق اکسیژن باعث بهبود راندمان احتراق، کاهش مصرف سوخت و کاهش انتشار آلاینده های خروجی از اگزوز می شود.
