Yokogawa AXG050 الکترومغناطیسی Flowmeter

• ترکیبی از تحریک فرکانس پایین برای ثبات نقطه صفر عالی و تحریک فرکانس بالا برای توانایی ضد سر و صدای قوی و پاسخ سریعYokogawa E....
• مزاحمت سر و صدا جریان را از غلظت بالا، مایعات کم رسانا و جریان نبض حذف می کند.

• دقت پایه:±0.15٪ از جریان اندازه گیری شده (مجموعه کالیبراسیون مطلوب) ؛ استاندارد ±0.3٪ FS
• تکرار پذیری ≤ ± 0.05٪
• پشتیبانی از اندازه گیری جریان دو طرفه با کل کننده جلو / عقب

• قطر اسمی: DN50 (2 اینچ)

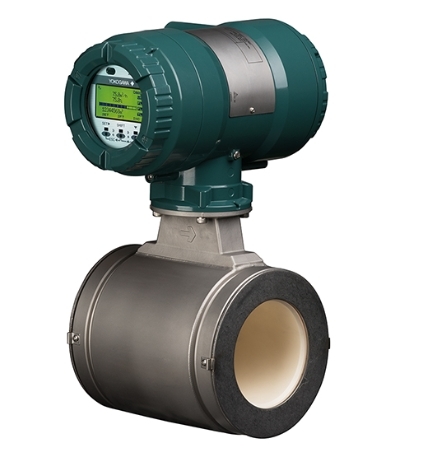

• گزینه های پوششی: لوله PFA خالص / سرامیک جامد
• انتخاب مواد چند الکترود: 316L SS، Hastelloy، تانتالوم، پلاتین-ایریدیوم، کاربید وولفستم برای رسانه های قوی خوردنی / خیس کنندهYCA Store

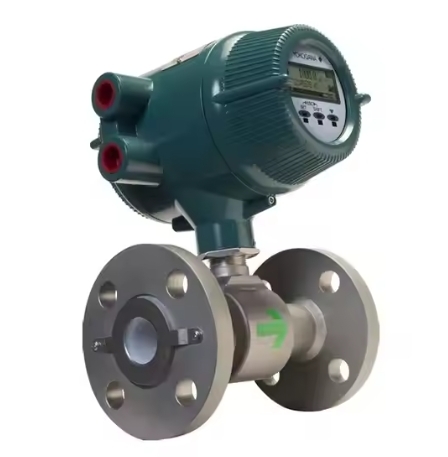

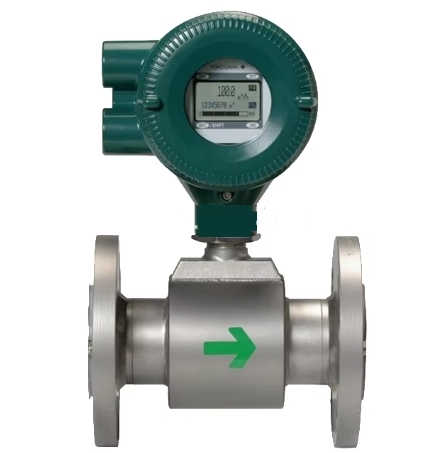

• اتصالات فرآیند: ASME کلاس150/300 فلنج، وفر، اتصالات بهداشتی Tri-Clamp

بررسی کامل وضعیت متر بدون جدا کردن از خط لوله:

1. تشخیص چسبندگی الکترود و تخریب عایق
2. نظارت در زمان واقعی بر رسانایی مایعات و سر و صدا جریان
3. کپی تحریک، کابل سیم کشی و تشخیص خطای مدار
4. ذخیره ی یاداشت شکست های تاریخی برای نگهداری پیش بینی شده

به طور مداوم وضعیت رسانه را دنبال کنید تا از مقیاس بندی، رسوب یا تغییر ترکیب رسانه به موقع هشدار دهید، قطع غیر برنامه ریزی شده را کاهش دهید.

• حافظه داخلی + اسلات کارت مایکرو اس دی: ذخیره تمام مجموعه پارامترها، منحنی های روند، سوابق کالیبراسیون
• پیکربندی های کپی / بازگرداندن با یک کلیک برای راه اندازی باتچ متر
• صفحه نمایش روند از پیش تعریف شده برای جریان، کل، رسانایی، درجه حرارت

• مطابق با استاندارد ایمنی عملکردی IEC 61508
• گواهینامه SIL2 برای نصب یک متر؛ گواهینامه SIL3 برای تنظیم دو متر اضافی
• مناسب برای سیستم های ایمنی ابزار (SIS) در مناطق خطرناک شیمیایی، نفت و گاز، معدن

حداکثر 4 کانال I/O قابل تنظیم:

• 4×20mA ورودی/خرید آنالوگ
• خروجی پالس/ فرکانس برای جمع آوری
• ورودی/خرید آلارم وضعیت دیجیتال
• پشتیبانی ورودی دمای برای محاسبه جریان جرم / کالری انرژی

• استاندارد هارت 7
• پروفیبوس PA
• EtherNet/IP
• FOUNDATION Fieldbus یکپارچه سازی با DCS، PLC و سیستم عامل های IoT صنعتی

• صفحه نمایش چند رنگی LCD بزرگ با نور پس زمینه، زاویه دید گسترده
• ۹ زبان جهانی (انگلیسی، چینی، آلمانی، فرانسوی، اسپانیایی، روسی و غیره)
• راهنمای راه اندازی مرحله به مرحله برای کاهش زمان راه اندازی
• مجوز رمز عبور چند سطحی برای جلوگیری از سوء استفاده
• عملکرد هشدار Squawk: نور پس زمینه به طور خودکار در هنگام بروز نقص ها درخشان می شود

محفظه فرستنده: IP66 / IP67؛ ضد شعله Ex d، ایمنی ذاتی Ex ia گواهینامه های ضد انفجار برای مناطق خطرناک کلاس I Div 1

• دمای متوسط: پوشش PFA -20 ~ +180°C؛ پوشش سرامیکی تا +200°C
• دمای محیط: -40 ~ +60°C
• فشار طراحی تا کلاس ASME 300
• از دست دادن فشار صفر (طراحی لوله کامل، بدون مانع جریان)

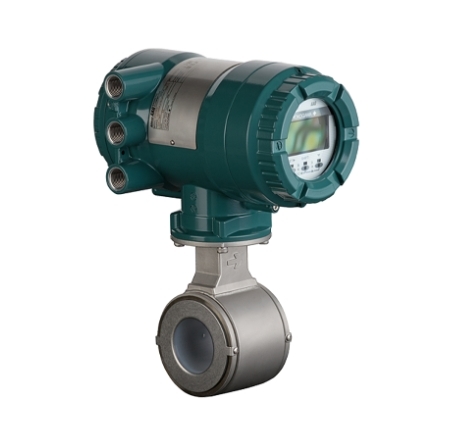

1. نوع یکپارچه: فرستنده به طور مستقیم بر روی سنسور DN50 نصب شده (AXG050 یکپارچه)

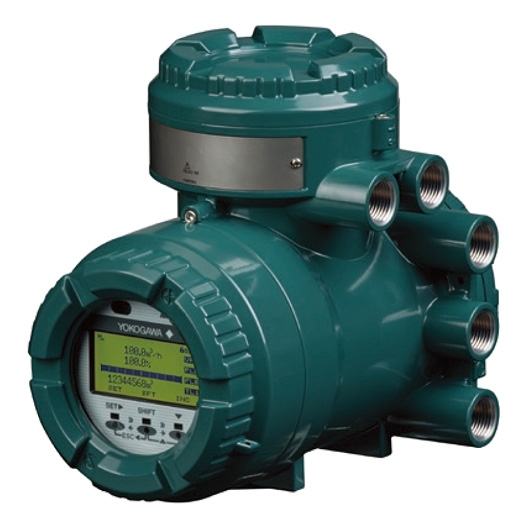

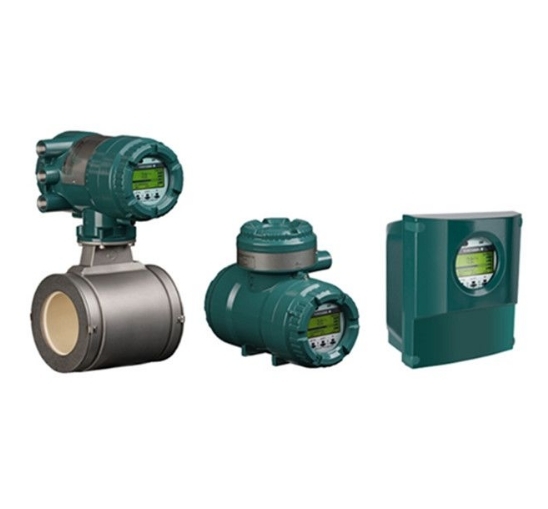

2. نوع تقسیم از راه دور: فرستنده و سنسور جداگانه با کابل فاصله طولانی برای لوله های با دمای بالا یا فضای باریک

برای اندازه گیری مایعات رسانا از جمله:

• مایع های خورد کننده شیمیایی، محلول های اسیدی/الکالایی
• مواد معدنی، پالپ و لیکوری سیاه کاغذ
• آب تولید شده از نفت و گاز، فاضلاب
• مواد بهداشتی مواد غذایی و نوشیدنی (تصدیق NSF61 آب آشامیدنی در دسترس است)
• تامین آب شهرداری و تصفیه فاضلاب

1. نیازی به کالیبراسیون معمول صفر به لطف نقطه صفر ثابت دو فرکانس نیست
2. خود تشخیص داخلی، فرکانس بازرسی های آفلاین را کاهش می دهد
3. پیکربندی دسته کارت SD ساعات مهندسی را کوتاه می کند
4. پوشش سرامیکی/PFA مقاوم در برابر فرسایش طول عمر مواد خیس کننده را افزایش می دهد
5. اصول اندازه گیری بدون خیس شدن، بدون قطعات متحرک، حداقل نگهداری
