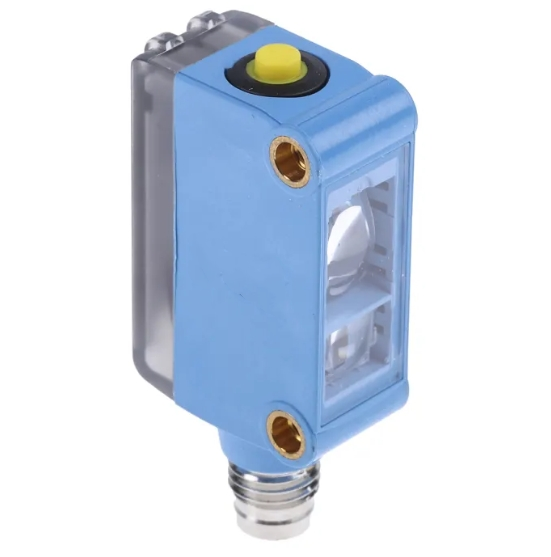

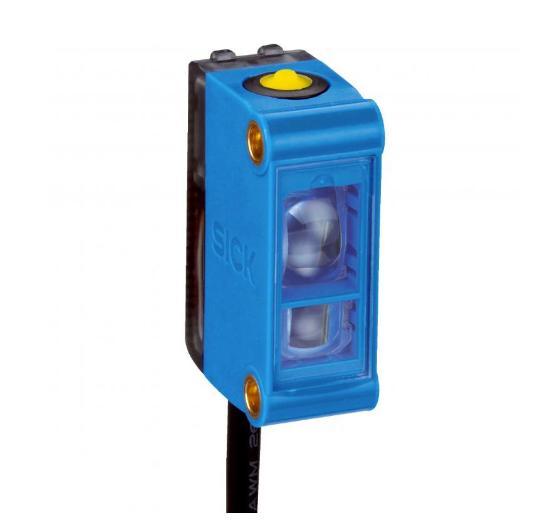

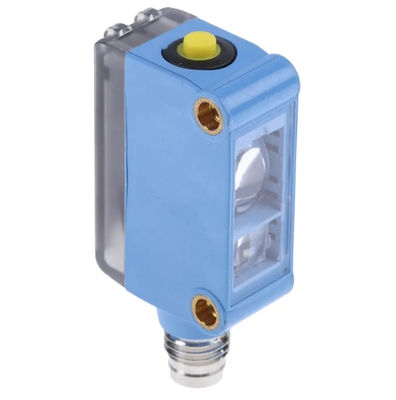

KTM-WP11282P حسگر کنتراست تشخیص بیمار حسگر شناسایی

KTM-WP11282P یکسنسور علامت کنتراست رنگ RGBاز سری SICK KTM Prime، به ویژه برای تشخیص علامت ثبت چاپ بسته بندی، تعیین موقعیت برچسب و تمایز کنتراست مواد در خطوط تولید خودکار با سرعت بالا طراحی شده است. منبع نور RGB سه رنگ و الگوریتم مقیاس خاکستری با دقت بالا را برای شناسایی پایدار علائم کنتراست ضعیف، فیلم‌های بسته‌بندی براق و پس‌زمینه‌های چاپی پیچیده استفاده می‌کند.

• منبع نور: LED سه رنگ RGB (470 نانومتر آبی / 525 نانومتر سبز / 625 نانومتر قرمز)
• فاصله سنجش امتیازی:12.5 میلی متر، تحمل ± 3 میلی متر
• ابعاد لکه: 1.6 میلی متر * 9.5 میلی متر نقطه نورانی نواری شکل
• وضوح مقیاس خاکستری: تشخیص مقیاس خاکستری با کیفیت بالا 20 سطح
• طول عمر LED: 100000 ساعت در دمای محیط 25 ℃

• ولتاژ تغذیه: DC 12 V ~ 24 V (تلرانس -10٪ ~ + 20٪)، موج دار شدن ≤ 5 Vpp
• مصرف جریان: 50 میلی آمپر
• زمان پاسخگویی: 32 میکرو ثانیه; فرکانس سوئیچینگ تا15 کیلوهرتز; لرزش سیگنال ≤15 میکرو ثانیه
• نوع خروجی: خروجی ترانزیستور PNP، حداکثر جریان بار 50 میلی آمپر
• حالت سوئیچ: روشن/تاریک روشن قابل تنظیم
• حفاظت های داخلی: حفاظت از قطبیت معکوس، حفاظت از اتصال کوتاه خروجی، سرکوب پالس ضد تداخل
• تاخیر خاموش شدن ثابت: 32 میلی‌ثانیه؛ آموزش پارامترهای ذخیره شده در حافظه غیر فرار

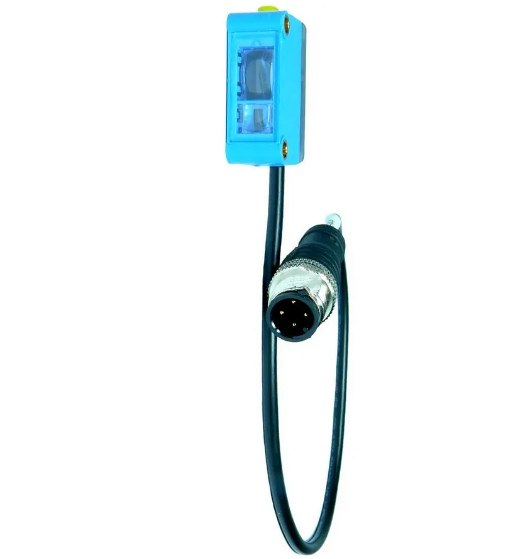

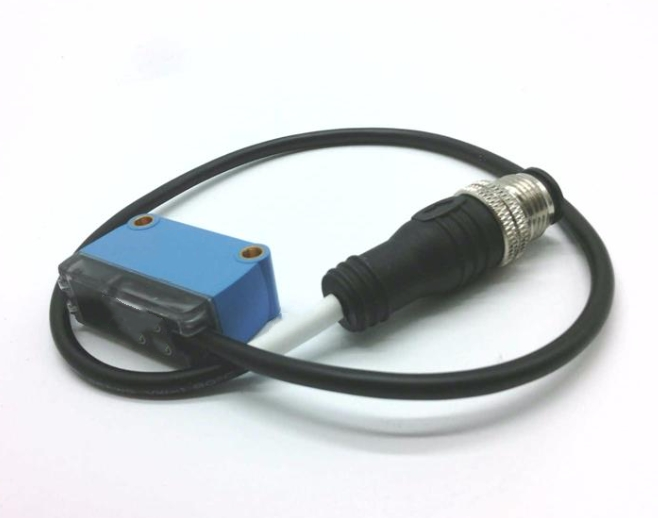

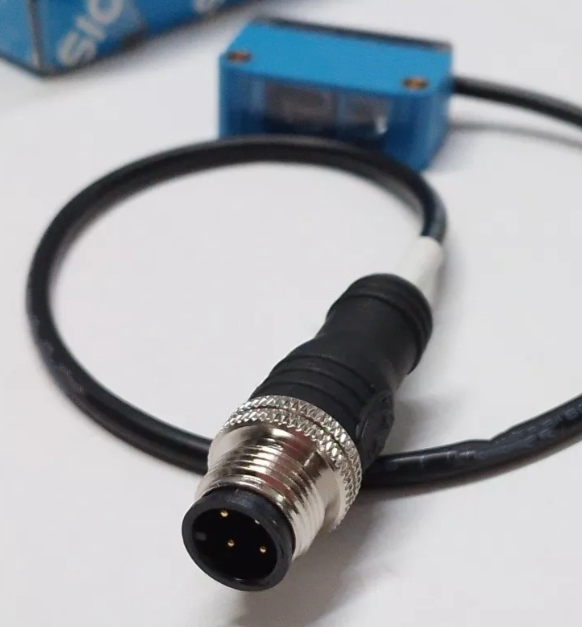

• کابل: کابل 0.2 متری یکپارچه با کانکتور نر 4 پین M12
• جنس بدنه: پلاستیک ABS؛ جنس لنز: PMMA
• درجه حفاظت:IP67 ضد گرد و غبار و ضد آب
• دمای عملیاتی: -10 ℃ ~ +55 ℃; دمای نگهداری: -20 ℃ ~ +75 ℃
• وزن خالص: فقط 20 گرم، اندازه کوچک فوق العاده جمع و جور

• نشانگرهای وضعیت: LED سبز برای منبع تغذیه. LED زرد برای تغییر وضعیت خروجی
• چند روش تدریس:
  1. آموزش دو نقطه ای استاتیک دکمه Onboard
  2. آموزش آستانه خودکار پویا
  3. آموزش راه دور سیم ET خارجی، پشتیبانی از تنظیم پارامتر از راه دور PLC

1. تشخیص تطبیقی ​​RGB سه رنگ، سازگاری قوی با علائم پیچیده

   منبع نور قرمز/سبز/آبی را به طور خودکار تغییر دهید تا کانال کنتراست بهینه را پیدا کنید. این می تواند علائم رنگ کم رنگ، پس زمینه های چاپ شده چند رنگ، فیلم های شفاف و مواد بسته بندی براق بازتابنده را که حسگرهای تک رنگ معمولی قادر به شناسایی آنها نیستند، شناسایی کند و میزان تشخیص اشتباه را تا حد زیادی کاهش می دهد.

2. پاسخ فوق العاده سریع برای خطوط تولید با سرعت بالا

   زمان پاسخ بسیار کوتاه 32 میکرو ثانیه و فرکانس سوئیچینگ بالا 15 کیلوهرتز کاملاً با تجهیزات چاپ پرسرعت، برش، برچسب‌گذاری و کیسه‌سازی مطابقت دارد و ردیابی و موقعیت‌یابی پایدار بدون تأخیر یا علامت‌های از دست رفته را درک می‌کند.

3. چندین روش آموزشی انعطاف پذیر برای اشکال زدایی آسان در محل

   پشتیبانی از آموزش دکمه محلی و آموزش از راه دور سیم خارجی. اپراتورها می‌توانند تنظیمات آستانه را روی دستگاه کامل کنند، یا رایانه بالایی می‌تواند از راه دور پارامترها را بدون جدا کردن سنسور پیکربندی کند، که برای تغییر فرمت تجهیزات و راه‌اندازی دسته‌ای مناسب است.

4. ساختار فشرده سبک وزن برای فضای نصب باریک

   حجم فوق العاده کم و تنها 20 گرم وزن، نصب آسان بر روی بازوهای مکانیکی، وسایل کوچک و موقعیت های نصب محدود دستگاه های بسته بندی. سوراخ های ثابت رزوه ای استاندارد برای نصب سریع براکت.

5. آب بندی صنعتی IP67 و حفاظت کامل مدار

   محفظه IP67 در برابر گرد و غبار کارگاه، پاشش آب و غبار جزئی روغن مقاوم است. حفاظت مدار چند لایه از آسیب ناشی از خطاهای سیم کشی و افزایش ولتاژ جلوگیری می کند و با محیط های سخت کارخانه بسته بندی سازگار می شود.

6. ضد تداخل پایدار و عمر طولانی

   فیلتر دیجیتال تداخل ضد پالس نوسانات سیگنال ناشی از سوسو زدن نور محیط و لرزش مکانیکی را از بین می برد. LED RGB با عمر طولانی فرکانس تعمیر و نگهداری و هزینه تعویض قطعات یدکی را برای کار مداوم 24 ساعته کاهش می دهد.

7. رابط صنعتی استاندارد با سازگاری عالی

   خروجی PNP با PLC اصلی، کنترلر سروو و ماژول های شمارنده مطابقت دارد. کانکتور استاندارد 4 پین M12 برای لوازم جانبی سیم کشی اتوماسیون صنعتی جهانی است.

• ردیابی علامت ثبت برای دستگاه های چاپ، دستگاه های برش و دستگاه های لمینت
• تشخیص و مکان یابی برچسب برای ماشین های برچسب زنی
• تایید موقعیت برش و آب بندی کیسه های بسته بندی
• شمارش مواد و بازرسی گمشده خط بسته بندی دارویی، مواد غذایی و شیمیایی روزانه
• لبه فیلم بسته بندی انعطاف پذیر و تشخیص علامت رنگ
