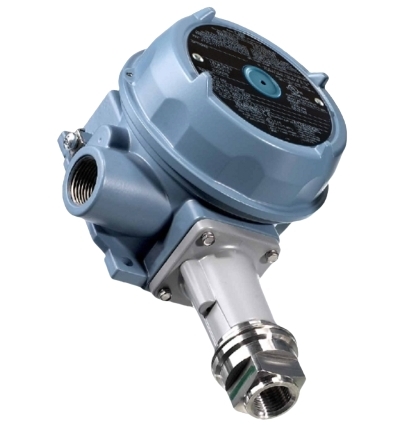

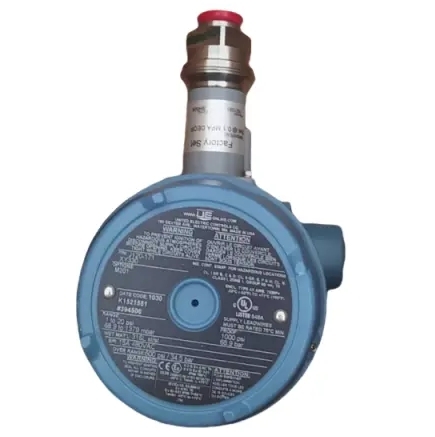

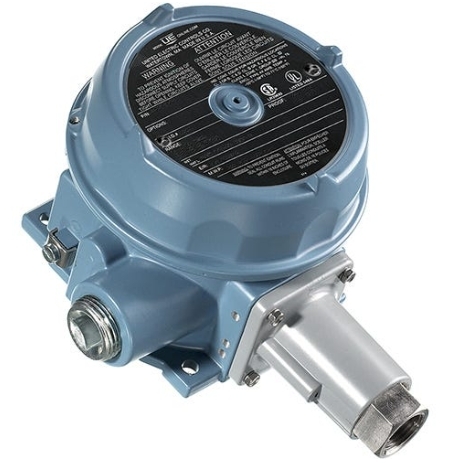

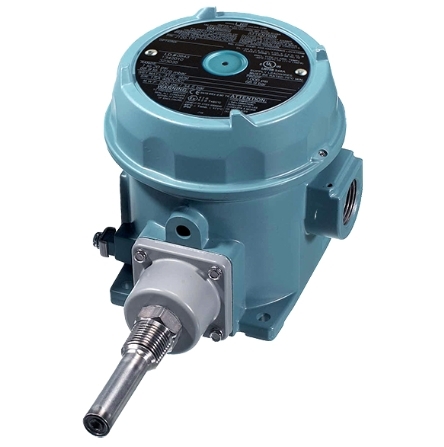

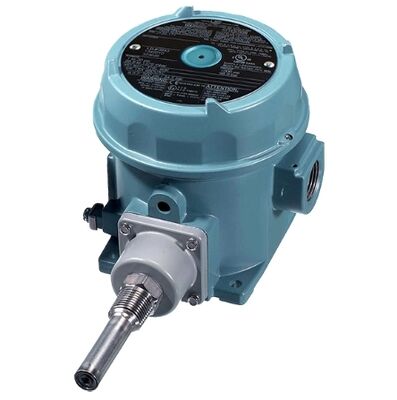

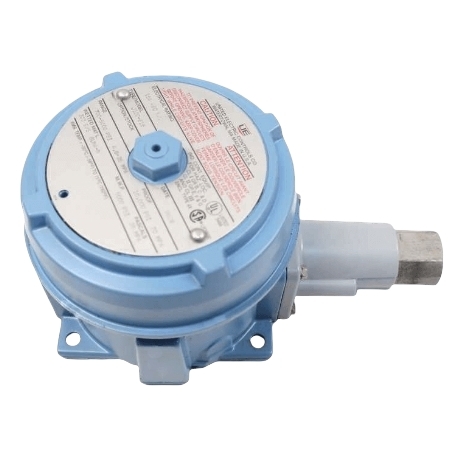

کلید فشار و دمای UE 120 سری J120-612

J120-612 یک سوئیچ فشار قوی ضد انفجار از سری 120 مشهور UE است که به منظور نظارت بر فشار بالا و کنترل قفل ایمنی در محیط های صنعتی خطرناک ساخته شده است. این یک ساختار سنجش فشار از نوع پیستونی با تنظیم نقطه تنظیم داخلی، ارائه خروجی سوئیچینگ مکانیکی قابل اعتماد برای حفاظت از فشار بیش از حد، کنترل پمپ/کمپرسور و راه‌اندازی آلارم فرآیند را اتخاذ می‌کند. دارای گواهینامه استانداردهای جهانی جو انفجاری است، و به طور گسترده در صنایع نفت و گاز، پتروشیمی، نیرو و ماشین آلات سنگین که در آن نظارت قوی فشار بالا الزامی است، استفاده می شود.

• محدوده نقطه تنظیم قابل تنظیم: 125 ~ 3000 psi (8.6 ~ 206.8 bar)
• باند مرده قابل تنظیم: 40 ~ 250 psi (2.8 ~ 17.2 bar)
• حداکثر فشار ثابت: 6000 psi (413.7 بار)
• درجه فشار انفجار: 10000 psi (689.5 بار)
• مکانیزم سنجش: پیستون فولادی ضد زنگ 303 با آب بندی Buna-N (قطعات مرطوب شده استاندارد)
• اتصال فرآیند: نخ ماده 1/4 اینچی NPT

• بدنه: آلومینیوم دایکاست با پوشش پودری اپوکسی، NEMA 4X، دارای رتبه IP66
• رتبه بندی مکان خطرناک: Class I Div.1/2, Class II Div.1/2; Ex d IIC T6 ضد انفجار

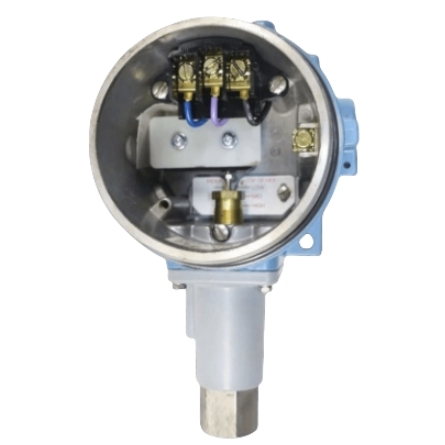

• ورودی های الکتریکی: دو پورت مجرای NPT 3/4 اینچی با بلوک ترمینال داخلی برای سیم کشی آسان
• روش تنظیم: تنظیم نقطه تنظیم پیچ شش گوش داخلی با پوشش قابل قفل برای جلوگیری از دستکاری
• مقاومت در برابر لرزش و ضربه: نقطه تنظیم پایدار را در زیر 2.5 G (ارتعاش 5-500 هرتز) و بار ضربه 15 G حفظ می کند.
• دمای محیط کار: -40 درجه سانتیگراد تا +75 درجه سانتیگراد

• 15 مقاومتی / 2 القایی در 125/250/480 VAC
• 2 A مقاومتی / 1 القایی در 24-30 VDC
• پیکربندی سوئیچ: یک تماس SPDT (سیم کشی برگشت پذیر NO/NC)
• ارتقاء اختیاری: سوئیچ دوگانه DPDT، کنتاکت های سوئیچ مهر و موم شده هرمتیک

cULus، ATEX، IECEx، CE; دارای گواهینامه SIL 2 (قابلیت SIL 3) برای سیستم های ایمنی عملکردیکله

1. طراحی پیستون فشار بالا برای رسانه های صنعتی سنگین

   سنسور پیستون فولاد ضد زنگ 303 در برابر فشار شدید سیستم تا 6000 psi و فشار ترکیدگی 10000 psi مقاومت می کند، کاملاً مناسب برای نظارت بر هیدرولیک، بخار، گاز فشار بالا و سیال فرآیند سنگین است که بسیار بیشتر از حد فشار کلیدهای نوع دیافراگم است.

2. انطباق کامل با موقعیت مکانی ضد انفجار و خطرناک

   محفظه ضد انفجار کلاس I بخش 1 خطر اشتعال در محیط های گاز، بخار و گرد و غبار قابل اشتعال را حذف می کند. تاییدیه های جهانی ATEX/IECEx/cULus امکان استقرار جهانی در پالایشگاه های بین المللی، کارخانه های شیمیایی و تاسیسات دریایی را فراهم می کند.

3. تنظیم داخلی ضد دستکاری با پوشش قابل قفل

   تنظیم نقطه تنظیم داخلی همراه با پوشش محفظه قابل قفل شدن از تغییر پارامترهای غیرمجاز در محل جلوگیری می کند و از آستانه های ایمنی ثابت برای عملکرد طولانی مدت بدون مراقبت اطمینان می دهد.

4. محفظه مقاوم در هر شرایط آب و هوایی با دو پورت سیم کشی

   محفظه آلومینیومی ریخته گری با روکش اپوکسی به محافظت NEMA 4X / IP66 در برابر باران، گرد و غبار، غبار روغن و جو کارگاهی خورنده دست می یابد. دو دهانه مجزای مجرای 3/4 اینچی NPT، طرح سیم کشی را بدون جعبه های اتصال اضافی ساده می کند.

5. مرده باند قابل تنظیم گسترده برای منطق کنترل انعطاف پذیر

   باند مرده کاملاً قابل تنظیم 40 تا 250 psi به مهندسان اجازه می‌دهد تا پسماند روشن/خاموش سوئیچ را سفارشی کنند و از زنگ زدن مکرر پمپ‌ها، کمپرسورها و دریچه‌های ایمنی تحت بارهای فشار متغیر جلوگیری کنند.

6. صلاحیت ایمنی عملکردی SIL 2

   این سیستم که برای سیستم‌های دارای ابزار ایمنی (SIS) تأیید شده است، استانداردهای ایمنی صنعتی سخت‌گیرانه‌ای را برای خاموش کردن اضطراری (ESD) و حلقه‌های حفاظت از فشار بیش از حد برآورده می‌کند که ریسک عملیاتی و هزینه‌های حسابرسی انطباق را کاهش می‌دهد.

7. عمر طولانی با حداقل تعمیر و نگهداری

   مجموعه حسگر پیستون تمام فلزی در برابر سایش ناشی از محیط های حاوی ذرات ریز مقاومت می کند. ماژول تماس مهر و موم شده آلودگی گرد و غبار را از بین می برد و از سالها کار مداوم 24 ساعته و تنها با کالیبراسیون دوره ای پشتیبانی می کند.

• قفل ایمنی سیستم هیدرولیک فشار بالا
• نظارت بر فشار خط لوله نفت و گاز و خاموشی اضطراری
• حفاظت راکتور پتروشیمی، دیگ بخار و کمپرسور
• هشدار دهنده توربین نیروگاه، آب تغذیه و حلقه فشار بالا
• کنترل فشار ماشین آلات سنگین، پرس هیدرولیک و تجهیزات معدن
• سیستم های ابزار دقیق ایمنی پالایشگاه، کارخانه شیمیایی SIS
• سکوی فراساحلی و هشدار فشار منطقه فرآیند قابل اشتعال
