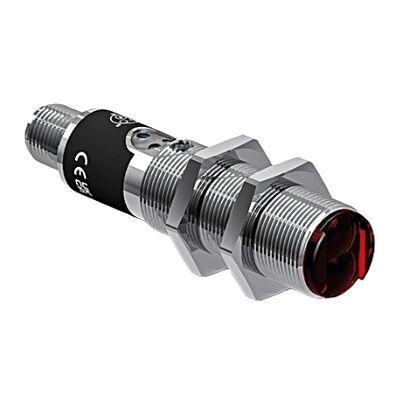

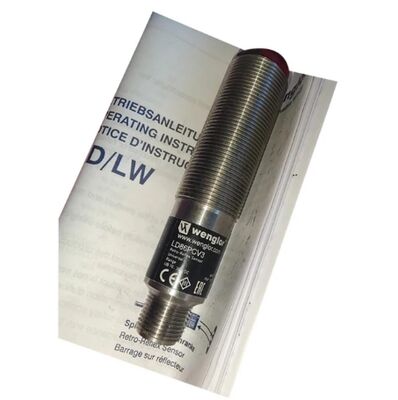

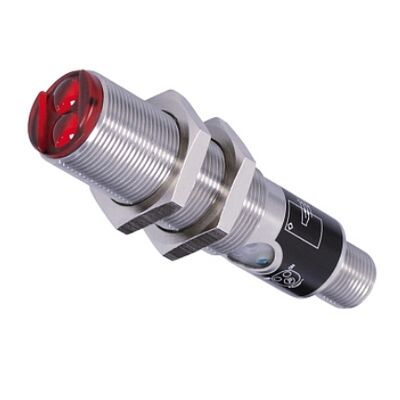

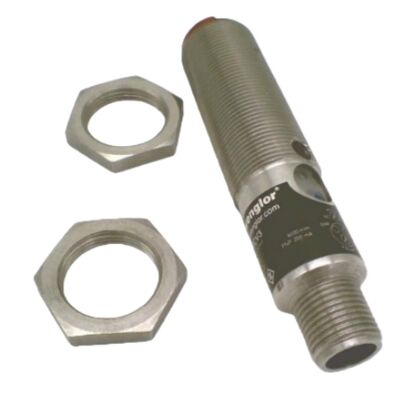

Wenglor LD86PCV3 حسگر بازتاب دهنده نیاز به استفاده در کنار یک بازتاب دهنده

LD86PCV3 یک سنسور فوتوالکتریک بازتابنده بازتابنده فولاد ضد زنگ جهانی M18 است که توسط Wenglor ساخته شده است. از نور قرمز پلاریزه و سیستم اپتیکال لنز دوگانه استفاده می کند که برای کار به یک بازتابنده منطبق (مدل RQ100BA) نیاز دارد. برای تشخیص حضور اجسام در فواصل طولانی در اتوماسیون صنعتی عمومی طراحی شده است، به طور موثری باعث حذف عوامل کاذب ناشی از سطوح فلزی براق و آینه مانند از طریق فیلتر پلاریزاسیون داخلی می شود و عملکرد تشخیص پایدار را در شرایط مختلف کارگاه ارائه می دهد.

• محدوده عملیاتی: حداکثر 6000 میلی متر (6 متر) با بازتابنده استاندارد RQ100BA
• منبع نور: نور قرمز قابل مشاهده با فیلتر پلاریزه
• طراحی نوری: سیستم عدسی دوگانه، زاویه واگرایی پرتو 5 درجه
• هیسترزیس سوئیچینگ: 15%
• حداکثر مقاومت در برابر نور محیط: 10000 لوکس
• طول عمر LED (25℃): 100000 ساعت
• فناوری نور پلاریزه: تداخل اهداف بازتابنده براق را سرکوب می کند

• ولتاژ تغذیه: DC 10 V ~ 30 V
• مصرف جریان (24 ولت DC): ＜40 میلی آمپر
• فرکانس سوئیچینگ: 1 کیلوهرتز
• زمان پاسخگویی: 500 میکرو ثانیه
• نوع خروجی: خروجی ترانزیستور PNP، حداکثر. جریان بار 200 میلی آمپر
• افت ولتاژ در خروجی: 2.5 ولت؛ جریان نشتی باقیمانده ＜50μA
• حفاظت از مدار کامل: حفاظت از قطبیت معکوس، اتصال کوتاه و اضافه بار
• کلاس حفاظت: III

• جنس بدنه: فولاد ضد زنگ V2A (1.4305 / 303)، کاملا محصور شده
• اندازه نخ: M18 * 1 نخ استوانه ای
• درجه حفاظت: IP67 ضد گرد و غبار و ضد آب
• روش تنظیم: پتانسیومتر داخلی برای تنظیم دقیق فاصله
• رابط: دوشاخه نر 4 پین M12 قابل چرخش
• وزن خالص: 37 گرم
• محدوده دمای عملیاتی: -10 ℃ ~ +60 ℃
• تغییر دما: 10٪

1. نور قرمز پلاریزه از تشخیص نادرست اجسام براق جلوگیری می کند
   فیلتر پلاریزاسیون یکپارچه بازتاب آینه از فولاد ضد زنگ، ورق های آلومینیومی و پلاستیک صیقلی را مسدود می کند و از تشخیص مطمئن بدون نقاط کور برای قطعات کار براق اطمینان می دهد.
2. فاصله حسگر 6 متری بسیار طولانی با محفظه فشرده M18
   تک سنسور محدوده اندازه گیری تا 6 متر را پوشش می دهد، جایگزین چندین حسگر برد کوتاه برای تجهیزات نقاله بلند، انبار و تجهیزات لجستیکی می شود و هزینه های سخت افزاری و سیم کشی را کاهش می دهد.
3. محفظه مقاوم از فولاد ضد زنگ برای محیط های صنعتی خشن
   بدنه فولادی ضد زنگ V2A در برابر ضربه مکانیکی، مایع برش، غبار روغن و خوردگی مقاوم است و بسیار بادوام تر از سنسورهای پلاستیکی برای ماشینکاری فلزات، مهر زنی و خطوط تولید سنگین است. پوشش کامل IP67 در برابر پاشیدن آب و گرد و غبار کارگاه مقاومت می کند.
4. سیستم نوری دو لنز برای خروجی سیگنال پایدار
   عدسی‌های انتقال و دریافت مجزا، تداخل نور را به حداقل می‌رسانند و سیگنال‌های سوئیچینگ ثابت را حتی در نور ناهموار محیطی یا بازتاب‌گر خفیف ارائه می‌دهند.
5. تنظیم انعطاف پذیر در محل و رابط صنعتی استاندارد
   پتانسیومتر داخلی امکان تنظیم سریع فاصله تشخیص در محل را فراهم می کند. کانکتور 4 پین قابل چرخش M12 از مسیریابی کابل انعطاف پذیر پشتیبانی می کند. خروجی PNP به طور کامل با تمام سیستم های کنترل PLC، رله و اتوماسیون اصلی سازگار است.
6. سوئیچینگ با سرعت بالا و عمر طولانی، تعمیر و نگهداری کم
   فرکانس سوئیچینگ 1 کیلوهرتز با شمارش نوار نقاله با سرعت بالا و تشخیص اشیا سازگار است. طول عمر 100000 ساعت LED و حفاظت کامل از مدار، میزان خرابی و فرکانس تعویض را برای عملکرد مداوم 24 ساعته تا حد زیادی کاهش می دهد.

تشخیص حضور مواد نقاله از راه دور، نظارت بر ایمنی ورود/خروج انبار، سنجش خودکار ماشه درب، شمارش قطعات خط بسته بندی، تجهیزات مرتب سازی لجستیک، تأیید موقعیت قطعه کار ماشین ابزار، تشخیص مرز ناحیه AGV، بازرسی قطعه براق پردازش فلز.
