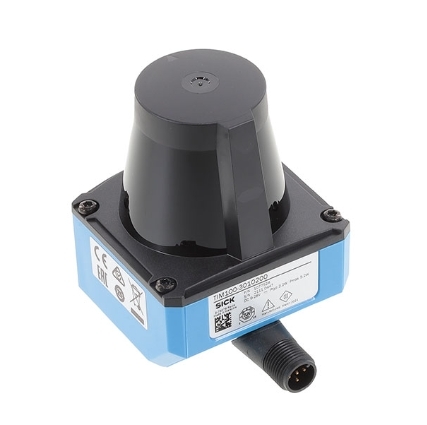

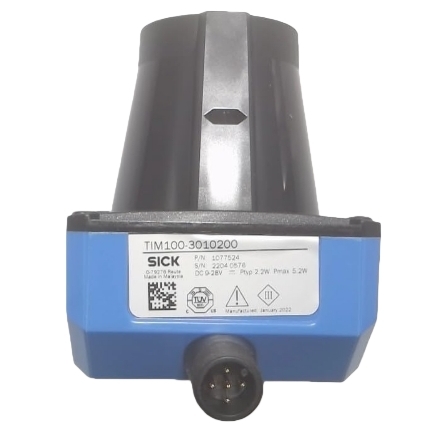

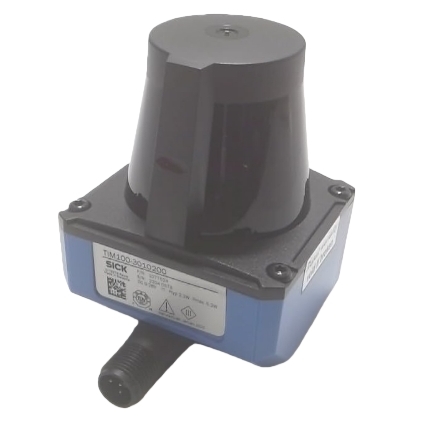

حسگر ليدار جديد و اصلي بيمار TIM100-3010200

TIM100-3010200 (رقم سفارش 1077524) یک اسکنر لیزری 2D LiDAR داخلی و مقرون به صرفه از سری SICK TiM است که برای تشخیص محدوده کوتاه طراحی شده است.نظارت بر حضور و جلوگیری از برخورد در اتوماسیون صنعتی و تجهیزات تلفن همراه SICKاز تکنولوژی اندازه گیری فاصله چند پالس HDDM+ با لیزر مادون قرمز کلاس 1 850nm استفاده می کند.ارائه تشخیص فاصله پایدار در یک میدان دید افقی گسترده 200 درجه بدون مناطق کوراین سیستم تنها برای محیط های داخلی بهینه شده است و منطق ارزیابی میدان را برای ساده سازی کنترل در محل بدون پردازش پیچیده داده های خارجی ادغام می کند.

• اصول اندازه گیری: اندازه گیری فاصله HDDM+ با وضوح بالا
• منبع نور: لیزر مادون قرمز 850nm، لیزر کلاس 1 (امن چشم)
• زاویه اسکن افقی: 200°
• رزولوشن زاویه ای: 1°
• فرکانس اسکن: 14.5 هرتز
• محدوده کاری: 0.05 m ~ 3 m
• عفو قابل تشخیص: 4٪ ~ 1000٪ (از اجسام مته تیره و بازتاب دهنده های بازتاب دهنده بالا پشتیبانی می کند)
• زمان پاسخ معمولی: 70 ms
• حداکثر مقاومت در برابر نور محیط: 80,000 lx

• ابعاد: 60 میلی متر (W) * 60 میلی متر (D) * 75.8 میلی متر (H)
• وزن: 90 گرم (بدون کابل)
• درجه بندی محفظه: IP65 ضد گرد و غبار و ضد آب
• کلاس حفاظت: III
• مقاومت در برابر لرزش و ضربه برای محیط های استاندارد کارخانه
• MTBF: 50 سال؛ MTTFD > 100 سال

• منبع برق: DC 10V ~ 30V
• کانکتور: کانکتور مردانه M12 5 پین قابل چرخش
• رابط: IO-Link، 1 ورودی دیجیتال، 2 خروجی دیجیتال فشار-کشید
• ارزیابی از میدان داخلی: 1 مجموعه از میدان ها، پشتیبانی از 2 منطقه تشخیص مستقل
• تاخیر قابل تنظیم و زمان توقف: 69 ms ~ 30,015 ms
• شاخص های وضعیت: 2 لامپ LED برای وضعیت سیگنال قدرت و سوئیچ
• نرم افزار پیکربندی: SOPAS ET برای پارامتر سازی، ویرایش منطقه و تشخیص

1. خانه های بسیار جمع و جور و سبک برای یکپارچه سازی آسان

   فقط 90 گرم با حجم کوچک، به خوبی در فضاهای تنگی نصب در AGV ها، AMR ها، ماشین های بسته بندی و سلول های رباتیک قرار می گیرد.کانکتور M12 قابل چرخش اجازه می دهد جهت سیم کشی انعطاف پذیر بدون براکت های اضافی.

2. پوشش گسترده اسکن پانورامیک 200 درجه

   یک سنسور یک منطقه افقی بزرگ را پوشش می دهد، سنسورهای فوتو الکتریکی متعدد را از بین می برد و هزینه سخت افزار و بار کاری سیم کشی را کاهش می دهد؛ رزولوشن زاویه ای 1 ° تشخیص قابل اعتماد موانع کوچک را تضمین می کند.

3. ارزیابی داخلی در میدان، منطق کنترل ساده

   دو ناحیه سوئیچینگ مستقل را می توان از طریق نرم افزار به طور آزاد تعریف کرد. خروجی های دیجیتال به طور مستقیم PLC را برای هشدار برخورد، تشخیص ورود و حفاظت از منطقه فعال می کنند.نیازی به محاسبه داده های فاصله اضافی نیست.

4. اندازه گیری پایدار بر روی سطوح مختلف

   تکنولوژی چند پالس HDDM+ تداخل از پلاستیک های تاریک، فلز و کف های بازتاب دهنده کم بازتاب را به حداقل می رساند، عملکرد تشخیص سازگار صرف نظر از رنگ یا بافت سطح هدف.

5. لیزر کلاس 1 با ایمنی چشم و عمر طولانی

   لیزر کلاس 1 نیازی به محافظ ایمنی ویژه برای اپراتورها ندارد؛ MTBF بسیار طولانی باعث کاهش میزان نگهداری و فرکانس تعویض برای عملیات مستمر کارخانه 24/7 می شود.

6. اتصال دوگانه IO-Link + خروجی دیجیتال انعطاف پذیر

   IO-Link امکان تغییر پارامتر از راه دور، بارگذاری داده های تشخیصی در زمان واقعی و مدیریت تجهیزات دسته را فراهم می کند؛ خروجی های دیجیتال فشار-کشید سازگار با تمام PLC های صنعتی اصلی.

7. محفظه صنعتی IP65

   مقاومت در برابر گرد و غبار کارگاه، پاشنه های آب و مه روغن خفیف، عملکرد پایدار در محیط بسته بندی، لجستیک و ماشینکاری عمومی داخلی.

• جلوگیری از برخورد برای AGV ها/AMR ها و واگن های خودکار
• حفاظت از محیط سلول کاری رباتیک و تشخیص نفوذ
• حضور منطقه خط حمل و نقل و شمارش مواد
• تشخیص قطعات ماشین آلات بسته بندی و نظارت بر موقعیت
• نظارت بر ایمنی دسترسی به راهرو انبار
• سنجش اتوماتیک منطقه درب/دورن استیل
• تشخیص موانع ماشین آلات کوچک
