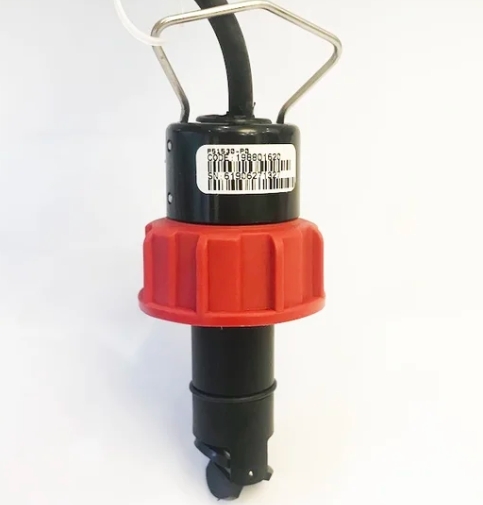

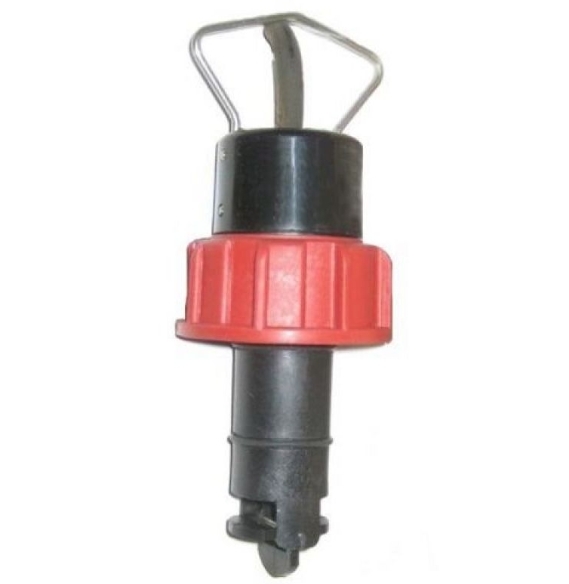

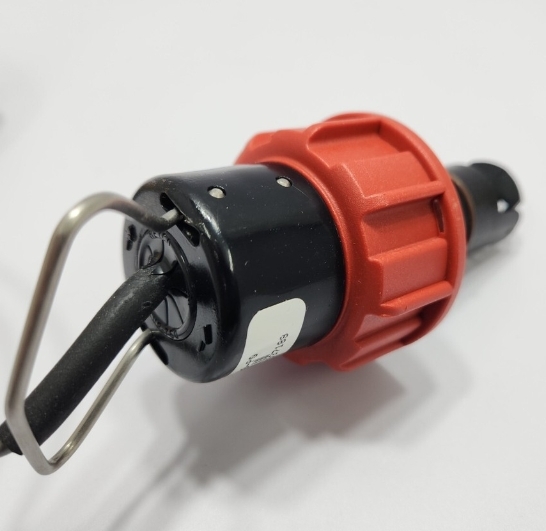

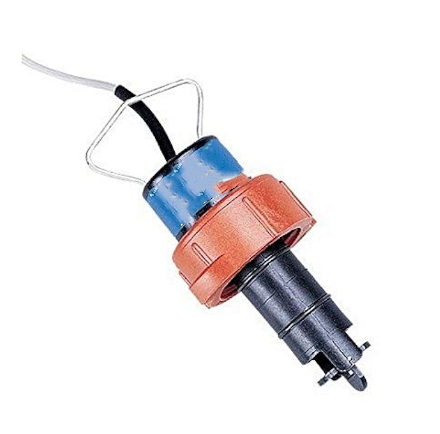

GF P51530-P1 سنسور جریان چرخ بادکنک استاندارد نصب شده

مدل P51530-P1 حسگر جریان چرخ بادل GF Signet 515 Rotor-X است که برای نظارت بر جریان مایع در لوله های متوسط تا بزرگ با DN125 تا DN200 (5 "تا 8") طراحی شده است.آن را به تصویب می رسد یک خود قدرت غیرفعال paddlewheel اصول اندازه گیری، که به عنوان یک سنجه جریان اقتصادی با هدف عمومی به طور گسترده ای در صنایع تصفیه آب، پردازش شیمیایی و آب خالص استفاده می شود.

• بدن سنسور: پلی پروپیلن پر از شیشه (PP) ، مقاوم در برابر اسید، قلی، آب دریا و خوردگی شیمیایی خفیف
• بادکنک روتور: PVDF، مقاومت در برابر فرسایش و سازگاری شیمیایی
• گره مرکزی: آلیاژ تیتانیوم، مقاومت کششی بالا، بدون زنگ، مناسب برای رسانه هایی که حاوی ذرات کوچک جامد هستند
• مهر و موم O-ring: استاندارد FPM (Viton) ؛ مهر و موم های ویژه EPDM یا Kalrez اختیاری هستند

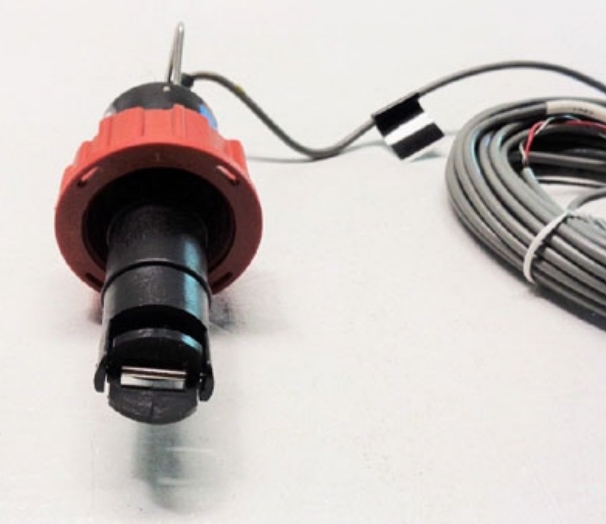

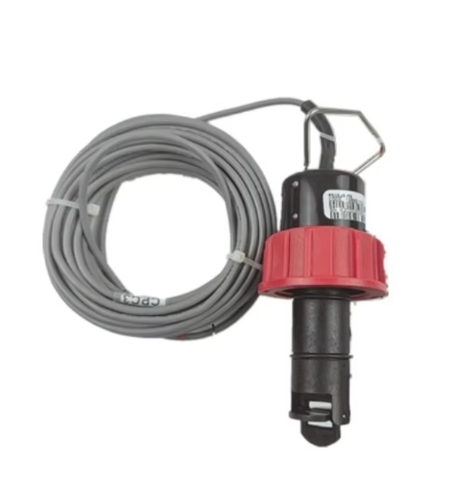

• کابل: استاندارد 7.6 متر کابل محافظ پیچیده، قابل گسترش تا 60 متر، به طور موثر سرکوب تداخل الکترومغناطیسی در محل

• محدوده سرعت جریان: 0.3 ~ 6 m/s (1 ~ 20 ft/s) ، نسبت برگشت تا 20: 1 برای اندازه گیری پایدار در هر دو نرخ جریان پایین و بالا
• اندازه لوله قابل استفاده: DN125 ~ DN200 (5 "~ 8") ؛ مجموعه کامل شامل لوله DN15 ~ DN900 است
• دقت: تحمل خطی ±1% FS، تکرار پذیری ±0.5% FS در دمای محیط 25°C
• حداقل تعداد رینولدز: 4500؛ فقط برای کاربردهای مایع کامل لوله، سازگار با لوله های گاز یا نیمه پر نشده
• سیگنال خروجی: سیگنال فرکانس امواج سینوسی منفعل (1 ولت از اوج به اوج) ؛ خروجی 6 هرتز در سرعت جریان 1 فوت / ثانیه. نیازی به منبع تغذیه خارجی نیست. به طور مستقیم با شاخص های جریان منفعل سازگار است (به عنوان مثال3-5090). می تواند با مدل 2760 پیش تقویت کننده برای اتصال به PLC یا فرستنده (5500، 5600، 8850 سری، و غیره)
• درجه حرارت و فشار (بسته PP):

  حداکثر فشار عملیاتی: 12.5 بار در 20 درجه سانتیگراد

  حداکثر دمای متوسط: 90 درجه سانتیگراد؛ فشار نامی در 90 درجه سانتیگراد به 1.7 بار کاهش می یابد

• نوع نصب: نصب ورودی. سازگار با تی ها، کلیمپ های صندلی و راس های جوشیده شده. پشتیبانی از نصب گرم در زیر فشار بدون خاموش شدن سیستم.

1. طراحی غیرفعال خودران باعث ساده شدن سیم کشی می شود

   هیچ منبع برق خارجی مورد نیاز نیست. خروجی موج سینوس منفعل هزینه های سیم کشی را به طور قابل توجهی کاهش می دهد، ایده آل برای نقاط نظارت از راه دور بدون دسترسی به برق.

2. سازگاری شیمیایی گسترده

   ترکیب خانه PP، روتور PVDF و شاخه تیتانیوم با آب خالص، آب فاضلاب، محلول های اسیدی / قلیایی، آب دریا و آب خنک کننده گردش می کند.

3. نسبت باز شدن گسترده برای شرایط کاری متنوع

   20: 1 محدوده اندازه گیری گسترده اطمینان از تشخیص قابل اعتماد در سرعت کم 0.3 m / s و جلوگیری از سایش بیش از حد در حداکثر 6 m / s، پوشش خطوط تولید بار متغیر با یک سنسور واحد.

4. نگهداری کم و عمر طولانی

   هیچ قطعات الکترونیکی در رسانه های فرآیند غوطه ور نمی شوند؛ فقط چرخ چرخ می چرخد.به حداقل رساندن چرخه های جداسازی و کالیبراسیون در طول کار مستمر طولانی مدت.

5. نصب انعطاف پذیر برای خط لوله های بزرگ

   به طور خاص برای لوله های صنعتی 5 "8" بهینه شده است. با لوازم جانبی کامل GF متناسب است، امکان نصب گرم بدون تخلیه یا متوقف کردن لوله را فراهم می کند.

6. دقت بالا و تکرار عالی

   تکرار ±0.5٪ داده های پایدار طولانی مدت را ارائه می دهد، که به خوبی برای اندازه گیری جریان، حفاظت از پمپ و سیستم های کنترل اتصال جریان مناسب است.

آب خالص / سیستم های osmose معکوس RO، تصفیه فاضلاب، گردش آب خنک کننده، انتقال مایعات شیمیایی، سیستم های گردش آب نیروگاه
