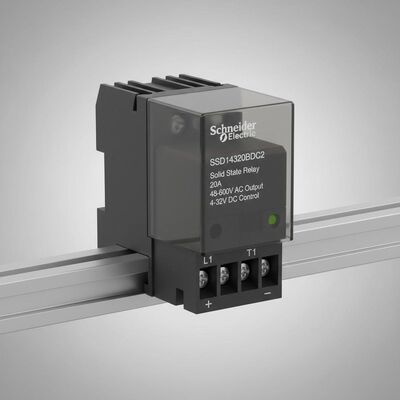

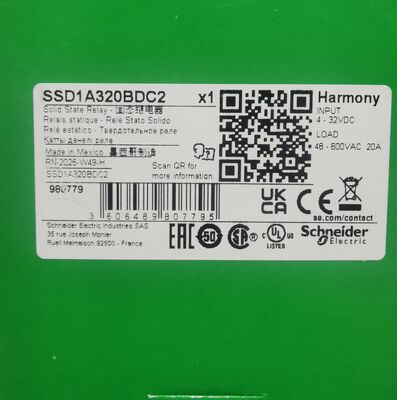

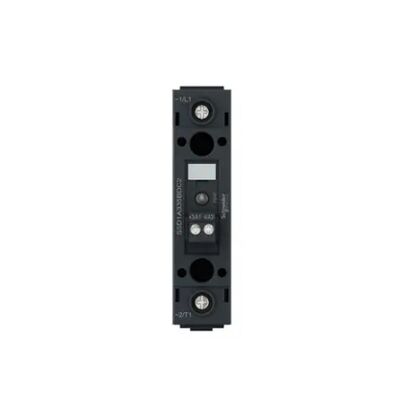

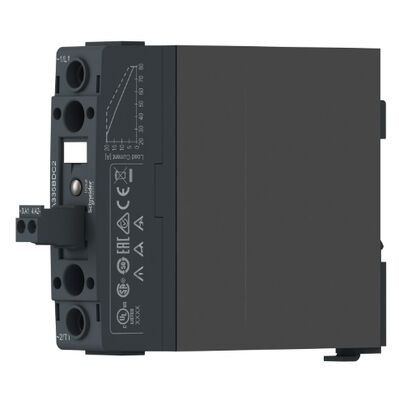

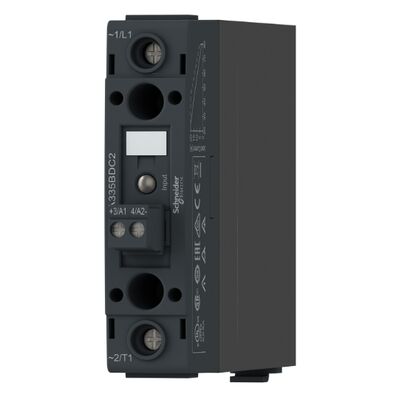

رله حالت جامد اشنایدر الکتریک SSD1A320BDC2 SSR نصب ریل دین جریان بار 20 آمپر خروجی 48-600 ولت AC کنترل 4-32 ولت DC
| محل منبع | مکزیک |
|---|---|
| نام تجاری | Schneider |
| گواهی | CE |
| شماره مدل | SSD1A320BDC2 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | US$40 |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 6-8 هفته |
| شرایط پرداخت | L/C، D/A، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | 500 عدد |
جزئیات محصول
| جریان بار | 0.1…20 A | اضافه ولتاژ گذرا | 1200 ولت |
|---|---|---|---|
| جریان جریان | 300 A در 60 هرتز | حداکثر افت ولتاژ | <1.3 V در حالت |
| برجسته کردن | رله حالت جامد جریان بار 20A,خروجی 48-600 ولت AC SSR,رله ریلی DIN 4-32 ولت DC کنترل,48-600V AC Output SSR,4-32V DC Control DIN Rail Relay |
||
توضیحات محصول
ریل رله حالت جامد اشنایدر الکتریک SSD1A320BDC2، تک فاز، خروجی 48-600 ولت AC، کنترل 4-32 ولت DC، 20 آمپر، دوشاخه پیچی
رله حالت جامد SSD1A320BDC2 از سری Harmony یک رله مدولار با کارایی بالا برای نصب روی ریل DIN است که برای کاربردهای صنعتی که نیاز به سوئیچینگ مطمئن بارهای AC با فناوری سوئیچینگ در نقطه صفر دارند، طراحی شده است.
مرور کلی محصول
| محدوده اصلی محصول | رلههای حالت جامد Harmony |
| نوع محصول | رله مدولار ریل DIN |
| نام دستگاه | SSD1 |
| پیکربندی | پیکربندی کنتاکتور با ورودی پیچی قابل اتصال |
مشخصات الکتریکی
| تعداد کانال | 1 |
| تعداد فاز | 1 فاز |
| جریان نامی | 20 آمپر |
| ولتاژ خروجی | 48-600 ولت AC |
| ولتاژ مدار کنترل | 4-32 ولت DC |
| حالت سوئیچینگ | سوئیچینگ در نقطه صفر |
| فرکانس کاری | 47-440 هرتز |
| وظیفه نامی | بدون وقفه |
مشخصات کنترل
| ولتاژ تحریک | 4 ولت DC روشن شونده |
| ولتاژ قطع | 1 ولت DC خاموش شونده |
| محدوده جریان ورودی | 10-15 میلی آمپر |
| نشانگر موضعی | LED (سبز) برای ولتاژ کنترل |
مشخصات عملکرد
| جریان بار | 0.1-20 آمپر |
| اضافه ولتاژ گذرا | 1200 ولت |
| جریان هجومی | 300 آمپر در 60 هرتز |
| حداکثر افت ولتاژ | <1.3 ولت در حالت روشن |
رتبهبندی کنترلکننده موتور
| 120 ولت AC | 0.37 کیلووات / 0.5 اسب بخار |
| 240 ولت AC | 1.12 کیلووات / 1.5 اسب بخار |
| 480 ولت AC | 2.24 کیلووات / 3 اسب بخار |
مکانیکی و نصب
| پشتیبانی نصب | ریل DIN متقارن 35 میلیمتری (IEC 60715) |
| ترمینالهای ورودی | ترمینالهای پیچی قابل اتصال، 0.08-3.30 میلیمتر مربع (AWG 28-12) |
| ترمینالهای خروجی | پیچ تلسکوپی، 0.75-10 میلیمتر مربع (AWG 20-8) |
| گشتاور ورودی | 0.5 نیوتن متر (5 پوند اینچ) |
| گشتاور خروجی | 2-2.2 نیوتن متر (18-20 پوند اینچ) |
عایقبندی و ایمنی
| استقامت دیالکتریک | 4 کیلوولت AC (مدار ورودی/خروجی، ورودی/خروجی به بدنه) |
| ولتاژ نامی تحمل ضربه | 6 کیلوولت (مدار ورودی/خروجی، ورودی/خروجی به بدنه) |
| مقاومت عایق | 1000 مگا اهم در 500 ولت DC |
