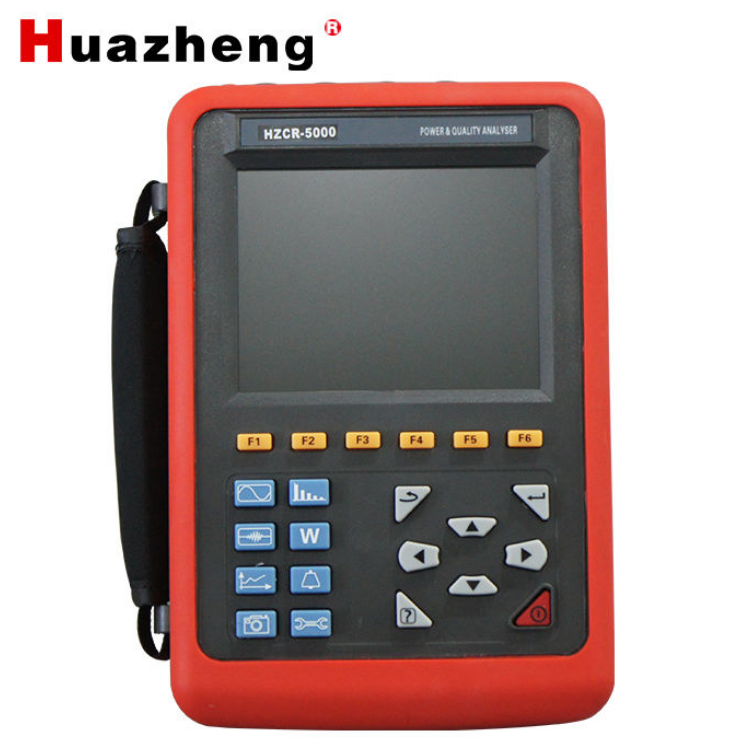

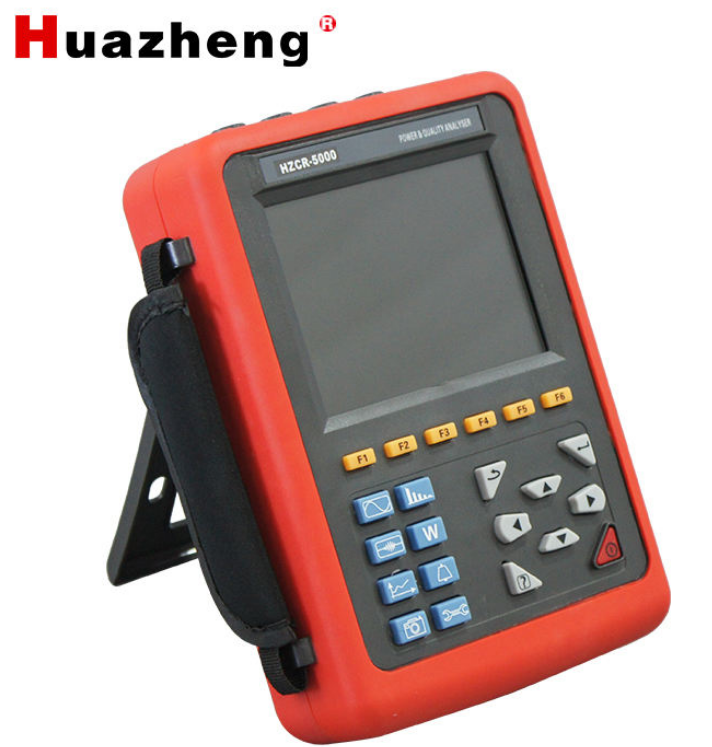

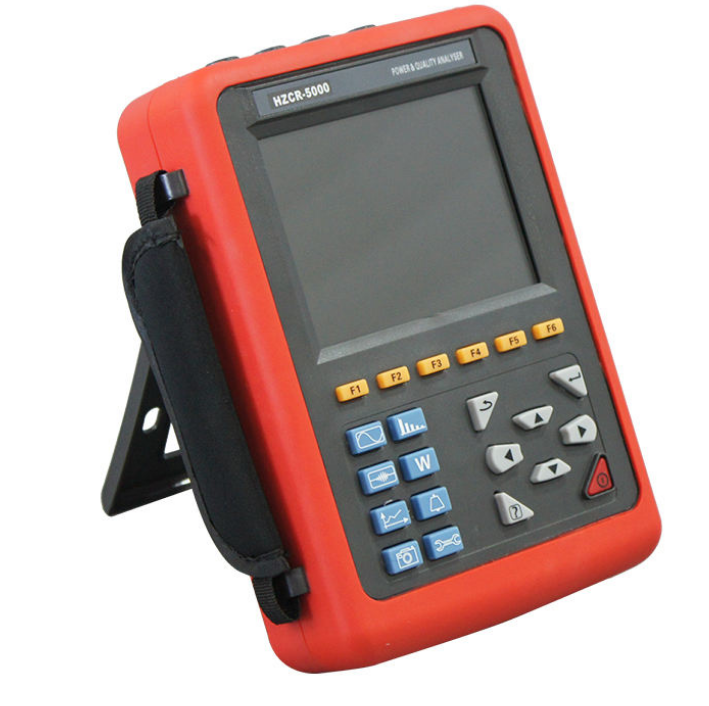

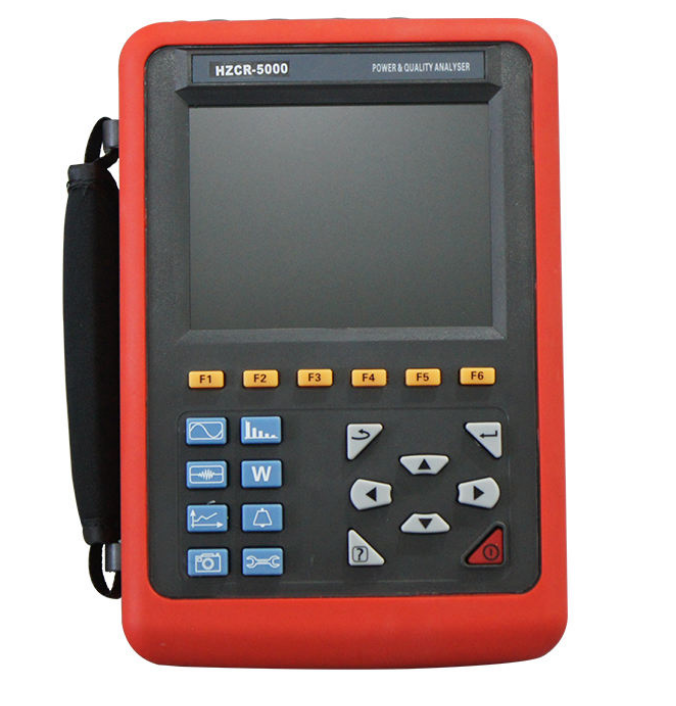

آنالایزر کیفیت توان سه فاز HuaZheng HZCR-5000

HZCR-5000 Power Quality Analyzer یک ابزار آزمون جامع است که با دقت توسط شرکت ما توسعه یافته و به طور خاص برای آزمایش میدان سه مرحله ای، چند منظوره و هوشمند طراحی شده است.عملکرد مختصر انسان و ماشیناستفاده از آن آسان است، صفحه نمایش LCD بزرگ، وضوح بالا، رابط به زبان چینی و انگلیسی، ساختار پوسته ضدصدمه و غیره.می تواند همزمان جریان 4 کانال را اندازه گیری کند (ABC سه فاز و جریان سیم خنثی)، ولتاژ 4 کانال (ولتاژ سه فاز ABC و ولتاژ خط خنثی به زمین) ، مقدار اوج ولتاژ جریان، حداکثر / حداقل مقدار در یک دوره، عامل عدم تعادل سه فاز،فلک ولتاژ کوتاه مدتفاکتور K ترانسفورماتور، قدرت فعال، قدرت واکنش، قدرت ظاهری، فاکتور قدرت و فاکتور قدرت جابجایی، قدرت فعال، قدرت واکنش، قدرت ظاهری، تحریف هارمونیک کل و هارمونیک،و غیره؛ نمایش شکل موج در زمان واقعی، نمودار بار نسبت هارمونیک ولتاژ فعلی؛ به طور پویا ضبط تغییر لحظه ای ولتاژ فعلی، نظارت بر جریان شروع،نظارت بر پارامترهای قدرت و تولید لیست هشدار، نمودار روند را برای مدت طولانی ثبت داده های آزمایش تولید می کند.

در کاربردهای فعلی برق، تجهیزات برق بزرگتر و بزرگتر، خطای شبکه برق پیچیده تر و پیچیده تر شده است، با توسعه صنعت،آن را به جلو درخواست بالا بیشتر و بیشتر به کیفیت که انرژی الکتریکیما اين آناليزر کيفيت برق رو براي اين کار فراهم ميکنيم که شما بتونيد با سرعت و دقت بيشتر مشکلات سيستم برق پیچیده رو حل کنيدو نظارت و نگهداری پارامترهای کیفیت برق جامع تر و سیستماتیک تر.

HZCR-5000 تحلیلگر کیفیت قدرت از معماری پردازنده دوگانه DSP + ARM استفاده می کند، DSP برای جمع آوری داده ها و پردازش الگوریتم استفاده می شود.ARM برای پروتکل ارتباطات و پردازش رابط انسان-ماشین استفاده می شود.؛ گرفتن سیگنال آنالوگ توسط 2 قطعه AD7655 شرکت ADI است. وضوح برای AD7655 16 بیت است و نمونه گیری هم زمان 4 کانال است. بالاترین نرخ نمونه گیری می تواند به 1 MSPS برسد،برای اطمینان از دقت کانال و یکپارچگی اطلاعات، و هیچ تغییر گذرا در شبکه را از دست نمی دهد، می تواند دقیق تر برای تشخیص موج گذرا افزایش و کاهش به شدت، و قطع موج فوری؛فرکانس کار DSP بیش از 200MHz است، قادر به نظارت به موقع شبکه برق و تنظیم پویا فرکانس نمونه گیری برای تحقق همگام سازی فرکانس قدرت و فرکانس نمونه گیری؛ با استفاده از یک 5.صفحه نمایش رنگ LCD 6 اینچی، یک وضوح 640 نقطه x 480 نقطه، با تفاوت رنگ نمایش متفاوت بین پارامترهای فاز، شکل موج، نمودار بردار، نسبت هارمونیک،کاربر می تواند کارآمدتر و بصری تر باشد و وضعیت پارامترهای شبکه برق را درک کند.حافظه فلش ساخته شده می تواند 60 گروه از عکس های صفحه نمایش را در همان زمان ذخیره کند، 150 گروه از گرفتن ولتاژ گذرا / شکل موج فعلی، و 12800 گروه از لیست هشدار.مدل تشخیص جریان شروع می تواند به طور مداوم برای 100 ثانیه شکل موج جریان شروع را ضبط کند. ساخته شده در کارت حافظه 2G برای ذخیره کردن رکورد منحنی روند، همزمان ثبت 20 پارامتر (می تواند با توجه به نیاز انتخاب کنید) جمع آوری داده ها برای یک بار هر پنج ثانیه،سوابق منحنی روند را می توان برای 300 روز ذخیره کرد.

تحلیلگر کیفیت قدرت همچنین به نام: تحلیلگر کیفیت قدرت سه فاز هوشمند، تحلیلگر کیفیت قدرت چند منظوره که همزمان با عملکرد تحلیلگر هارمونیک،فاز ولت آمپر متر، آزمایش پارامترهای الکتریکی. این مورد برای صنعت برق، پتروشیمی، فلزات سازی، راه آهن، شرکت های معدن، موسسه تحقیقاتی علمی، بخش متروولوژی مورد استفاده قرار می گیرد.به خصوص مناسب برای تجزیه و تحلیل جامع و تشخیص بر روی تمام ولتاژ، جریان، قدرت، قدرت، هارمونیک، پارامترهای الکتریکی فاز.
