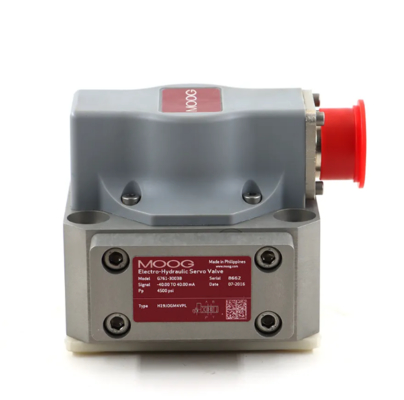

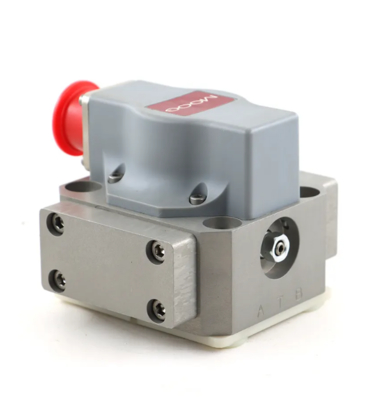

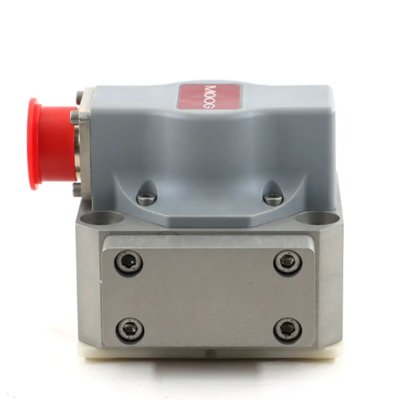

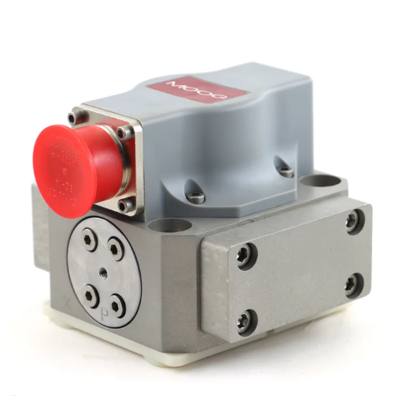

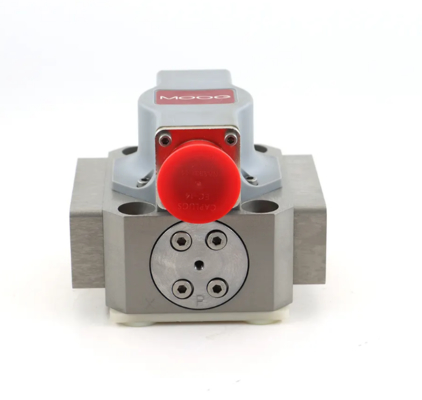

دریچه سرو هیدرولیک MO-OG سری G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B دریچه سولناید هیدرولیک

شیرهای سروو کنترل جریان سری G761/761، شیرهای دریچه ای برای کاربردهای 3 و ترجیحاً 4 طرفه هستند. آنها یک طراحی دو مرحله ای با عملکرد بالا هستند که محدوده جریان نامی از 4 تا 63 لیتر در دقیقه (l تا 16.5 gpm) را در افت فشار شیر 35 بار (500 psi) در هر لند اسپول پوشش می دهند.
مرحله خروجی یک اسپول کشویی چهار طرفه با مرکز بسته است. مرحله پایلوت یک نازل دوتایی متقارن و فلپر است که توسط یک موتور گشتاور خشک با شکاف هوای دوتایی هدایت می شود. بازخورد مکانیکی موقعیت اسپول توسط یک فنر کنسولی ارائه می شود. طراحی شیر برای عملکرد قابل اعتماد و طولانی مدت ساده و مقاوم است.
طراحی برای عملکرد قابل اعتماد و طولانی مدت ساده و مقاوم است. مرحله خروجی یک اسپول کشویی 4 طرفه با مرکز بسته است.
اسپول کشویی. مرحله پایلوت شامل یک موتور گشتاور خشک نازل دوتایی متقارن است. موقعیت اسپول مرحله دوم
توسط یک سیم بازخورد با نوک کاربید کنترل می شود. توپ کاربید در انتهای سیم بازخورد یک
الزام طراحی اجباری است که دقت بالا، عملکرد قابل اعتماد و عمر طولانی را تضمین می کند. همه شیرهای سروو ما به دلیل دقت بالا و عملکرد قابل اعتماد حتی در سخت ترین کاربردهای صنعتی شناخته شده اند.
این شیرها برای سیستم های کنترل موقعیت، سرعت، فشار یا نیروهای الکتروهیدرولیکی با الزامات پاسخ دینامیکی بالا مناسب هستند.
طراحی شیر
الگوی نصب
حداکثر فشار عملیاتی به پورت های P، T، A، B
مرحله پایلوت
جریان نامی در Ap، 35 بار/لند اسپول
(500 psi/لند اسپول)
زمان پاسخ پله ای برای 0 تا 100٪ کورس
2 مرحله ای، با اسپول و بوش و موتور گشتاور خشک
15010372-004-04-0-92
315 بار (4500 psi)
نازل فلپر
4 لیتر در دقیقه
(1 gpm)
5 میلی ثانیه
10 لیتر در دقیقه
(2.5 gpm)
19 لیتر در دقیقه
(5 gpm)
38 لیتر در دقیقه
(10 gpm)
7 میلی ثانیه
63 لیتر در دقیقه
(16.5 gpm)
