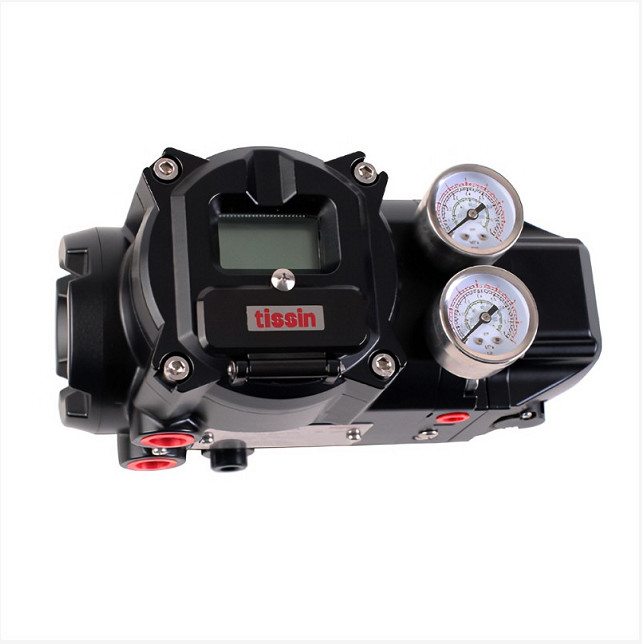

Tissin Smart Valve Positioner IP66 کالیبراسیون خودکار سریع آسان
نام تجاری | TISSIN | مدل | TS900 |
---|---|---|---|
نوع اتصال | نخ | رسانه قابل اجرا | آب، بخار، هوا |
نام محصول | موقعیت یابی شیر هوشمند | ویژگی | کالیبراسیون خودکار آسان و سریع |
برجسته | موقعیت یابی شیر هوشمند تیسین,موقعیت یابی شیر هوشمند IP66,موقعیت گیر هوشمند شیر کنترلی IP66 |
Place of Origin | Korea | |
---|---|---|
Signal | 4~20mA | |
Warranty | 1 year | |
Material | Material: Aluminum alloy |
Tissin Smart Valve Positioner سری TS900 برای شیر کنترل کالیبراسیون خودکار سریع و آسان
توضیحات محصول
پوزیشنر شیر هوشمند TS900 از اتاق کنترل یا ژنراتور سیگنال و سایر دستگاه های خروجی جریان است، سیگنال جریان DC 4-20 میلی آمپر را می پذیرد، ورودی فشار منبع هوا را به محرک دریچه به نسبت تنظیم می کند، دستگاه تنظیم بازشوی سوپاپ را تنظیم می کند.از طریق پردازنده مرکزی داخلی می توان به طور خودکار، کنترل PID، ارتباط HART و سایر عملکردهای قدرتمند را تنظیم کرد.
مشخصات
نام برند | تیسین |
مدل | TS900 |
خروجی | 4-20 میلی آمپر DC |
امپدانس داخلی | <500Ω |
دامنه فشار | 0.14 ~ 0.7 مگاپاسکال |
درجه حفاظت | IP66 |
محدوده دما | -30℃~-80℃ |
مواد | آلومینیوم ریخته گری، فولاد ضد زنگ 316 |
وزن | 3.5 کیلوگرم |
قطر اسمی | 15-25 میلی متر |
محیط تحت فشار | فشار جو |
نوع اتصال | نخ |
ویژگی
- LCD و 4 دکمه
- تنظیم خودکار سریع و آسان
- تابع تست سفر جزئی (PST)
- عملکرد هشدار خطا
- دستگیره سوئیچ خودکار/دستی داخلی
- عملکرد خود تشخیصی
- سطح حفاظت IP66/NEMA4X
- شیر پایلوت جریان بزرگ برای سرعت بخشیدن به عملکرد شیر استفاده می شود
- مقاومت در برابر ضربه، طراحی لرزه ای
فیلد برنامه
- سری TS900 بر روی شیرهای تنظیم کننده برای کاربردهای میدانی کنترل سیالات صنعتی نصب شده است
- نفت و گاز
- شیمیایی
- نیروگاه
- کاغذ
- تصفیه آب
- داروسازی
- پردازش چاپ و رنگرزی
- غذا و نوشیدنی
- دیگری
1. پوسته
2.صفحه نمایش ال سی دی
3. پوشش محافظ کلید
4. دکمه ها
5. پوشش جعبه اتصال
6. قطب بازخورد
7. ترمینال زمینی
8. رابط الکتریکی
9. تخلیه بدن
10. سوئیچ اتوماتیک/دستی
11. رابط ورودی منبع هوا
12. پوشش اگزوز سوپاپ پیلوت
13. خروجی 2 فشار سنج
14. خروجی 1 فشار سنج
15. پوشش بیرونی شیر پایلوت
16. رابط خروجی منبع هوا 1
17. رابط خروجی منبع هوا 2
اصل عمل
TS900 سیگنال جریان اتاق کنترل (4-20 میلی آمپر) را دریافت می کند، تغییر جابجایی میل سوپاپ باعث تغییر مقاومت پتانسیومتر و واحد پردازش مرکزی (CPU) روی برد مدار می شود. دو سیگنال با هم مقایسه می شوند و دستورالعمل های کنترل به موتور گشتاور (مبدل IP) منتقل می شود، که دستورالعمل ها را به سیگنال فشار تبدیل می کند تا فشار خروجی خروجی 1 و خروجی 2 شیر پایلوت را برای کنترل باز شدن شیر تنظیم کند. .
توجه داشته باشید:قبل از نصب محصول، لطفاً تأیید کنید که آیا شیر و محرک الزامات سایت را برآورده می کنند یا خیر. اگر وضعیت نصب صحیح نباشد، عملکرد تنظیم محصول کاهش می یابد.
