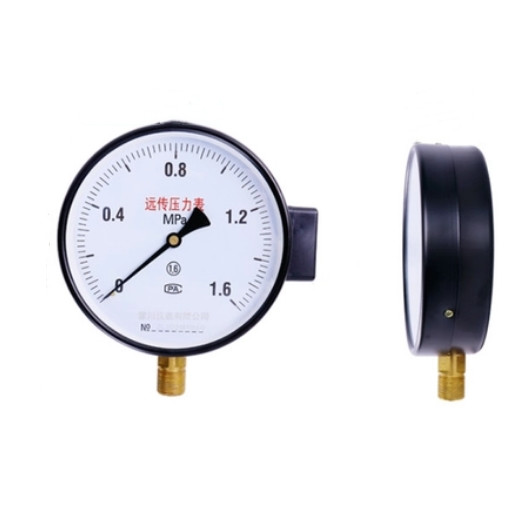

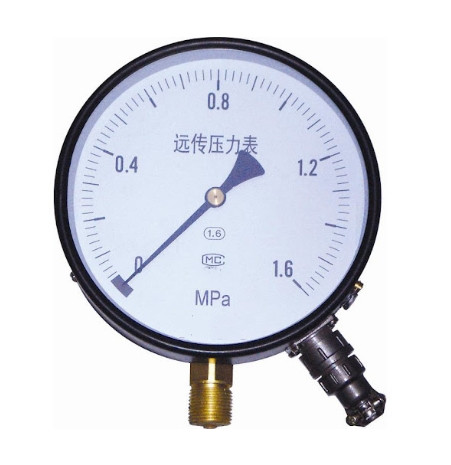

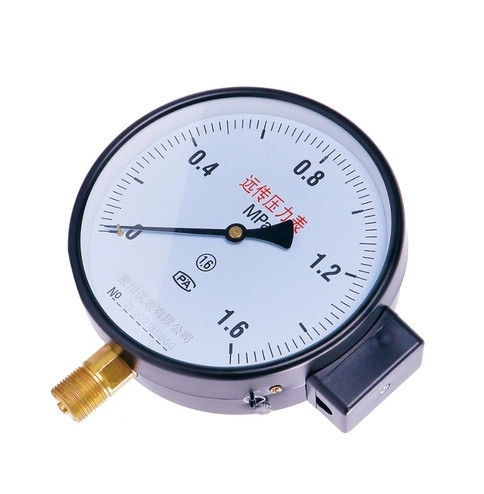

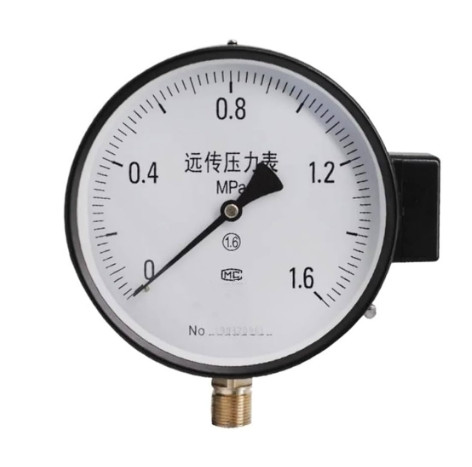

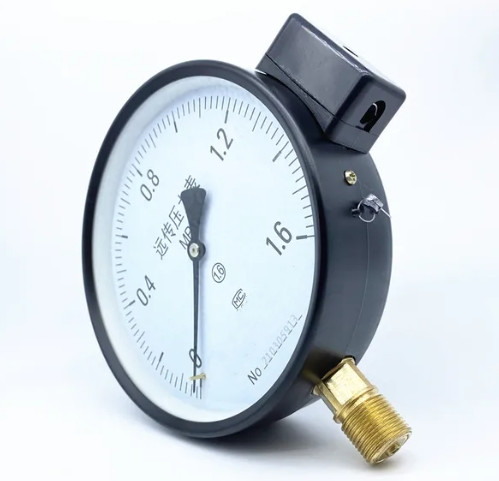

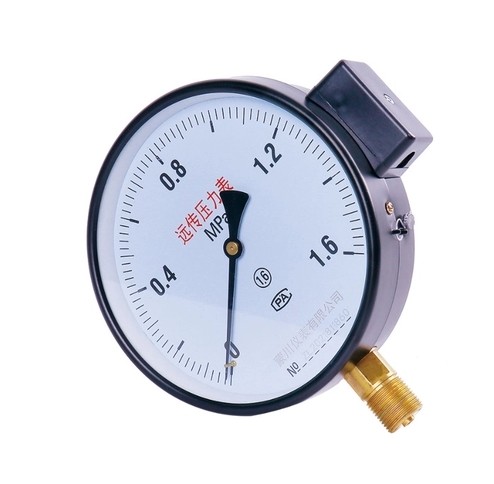

MC YTZ150 مقاومت دور سنج فشار انتقال دور

MC YTZ150 مقاومت فشار سنج انتقال دور 1.6 -40-60 °C M20*1.5 170*180*75 فشار سنج از راه دور

مقدمه

فشار سنج به ابزاری اشاره دارد که از اجزای لاستیکی به عنوان اجزای حساس برای اندازه گیری و نشان دادن فشار بالاتر از فشار محیط استفاده می کند.تقریبا تمام فرایندهای صنعتی و زمینه های تحقیقاتی علمی را پوشش می دهد.می توان آن را در همه جا در زمینه شبکه لوله های گرمایش، انتقال نفت و گاز، سیستم تامین آب و گاز، تعمیر و نگهداری وسایل نقلیه و فروشگاه ها مشاهده کرد.به خصوص در فرآیند کنترل فرآیند صنعتی و اندازه گیری فنی، زیرا عنصر حساس لاستیک فشار سنج مکانیکی دارای ویژگی های قدرت مکانیکی بالا و تولید راحت است.فشار سنج مکانیکی به طور گسترده ای استفاده می شود.

مشخصات

اصل کار

فشار سنج از انحراف لاستیک عناصر حساس (لوله بوردون، نطفه، نطفه) در ساعت استفاده می کند.و سپس تغییر فشار به اشاره کننده توسط مکانیسم تبدیل حرکت در ساعت منتقل می شود، باعث می شود که نشانگر برای نمایش فشار چرخش کند.

ساختار اصلی

سوراخ سرریز: در صورت وقوع اضطراری که لوله بوردون شکسته شود، فشار داخلی از طریق سوراخ سرریز به خارج آزاد می شود تا از شکستن پانل شیشه جلوگیری شود.یادداشت: برای حفظ عملکرد عادی سوراخ سرریز، باید حداقل 10 میلی متر از پشت میز باقی بماند و سوراخ سرریز نمی تواند اصلاح شود یا بسته شود.
نشانگر: علاوه بر نشانگرهای استاندارد، نشانگرهای دیگر نیز اختیاری هستند.
پانل شیشه ای: علاوه بر شیشه استاندارد، شیشه مواد خاص دیگر، مانند شیشه های سخت و شیشه های غیرعکاسی نیز اختیاری هستند.
طبقه بندی عملکرد: نوع عادی (استانداردی) ، نوع عادی برای بخار (M) ، نوع مقاوم در برابر گرما (H) ، نوع مقاوم در برابر لرزش (V)نوع مقاوم به لرزش برای بخار (MV) مقاوم به گرما و نوع مقاوم به لرزش (HV).
روش درمان: درمان بدون روغن/ بدون آب برای حذف آب یا روغن باقی مانده در بخش مرطوب شده در طول تولید.
نامگذاری بیرونی: رنگ پوسته باید علاوه بر رنگ استاندارد مشخص شود.
دریچه گاز: برای کاهش فشار پالس، دریچه گاز در ورودی فشار نصب می شود.

از توجه استفاده کن

1- متر باید عمودی باشد: یک کلید 17 میلی متری باید برای محکم کردن در طول نصب استفاده شود و کیس نباید به زور پیچیده شود؛ برخورد در طول حمل و نقل باید اجتناب شود.
2دمای محیط اطراف باید -25~55°C باشد.
3فرکانس لرزش محیط کار کمتر از 25 هرتز و دامنه آن بیشتر از 1 میلی متر نیست.
4به دلیل دمای محیط بالا در طول استفاده، مقدار نشان دهنده ابزار به صفر برنمی گردد یا مقدار نشان دهنده از حد مجاز خارج می شود.شما می توانید پلاگین لاستیکی مهر و موم را در قسمت بالای مورد برش دهید تا حفره داخلی ابزار با جو ارتباط برقرار کند;
5محدوده استفاده از ابزار باید بین 1/3 و 2/3 از حد بالا باشد.
6در هنگام اندازه گیری رسانه های خوردنی، رسانه هایی که ممکن است کریستالیزه شوند و رسانه هایی با لزگی بالا، دستگاه های عایق بندی باید اضافه شوند.
7. متر باید به طور مکرر (حداقل هر سه ماه یک بار) بررسی شود و اگر هر نقصی پیدا شود، باید به موقع تعمیر شود.
8. اگر ابزار به دلیل کیفیت تولید ضعیف در شرایط ذخیره سازی و استفاده عادی در عرض نیم سال از تاریخ ترک کارخانه بی اعتبار یا آسیب دیده باشد ،شرکت مسئول تعمیر یا تعویض خواهد بود.;
9یک ابزار برای اندازه گیری مواد خوردنی مورد نیاز است و شرایط مورد نیاز باید در هنگام سفارش مشخص شود.

دستگاه های فشار سنج در استاندارد ملی "گنجش سنج عمومی" GB/T1226-2001 شماره 41.2 گجت ها بر اساس مفاصل پیچ دار و روش های نصب طبقه بندی می شوند: گجت های فشار نصب مستقیم، گجت های فشار نصب داخلی (پنه نصب)سطح فشاری برای نصب کج (پایان دیوار).
10. موقعیت نصب فشار سنج باید با شرایط نصب مطابقت داشته باشد ، صفحه باید افقی نباشد ،و ارتفاع موقعیت نصب باید برای کارکنان برای مشاهده آسان باشد.
11فاصله بین محل نصب فشار سنج و نقطه اندازه گیری فشار باید تا حد ممکن کوتاه باشد تا مهر و موم خوب و هیچ نشت را تضمین کند.
12باید یک بافر در انتهای جلو فشار سنج نصب شده وجود داشته باشد؛ برای تسهیل بازرسی، یک شیر خاموش باید در زیر ابزار نصب شود.زمانی که رسانه کثیف است یا فشار نبض وجود دارد، فیلترها، بافرها و گاز ثبات شده می توانند استفاده شوند
