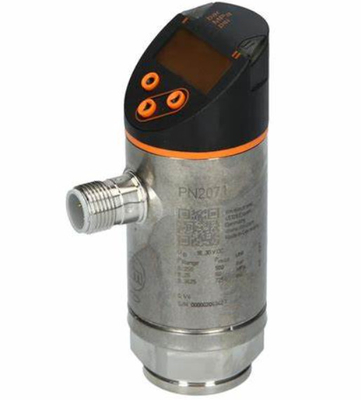

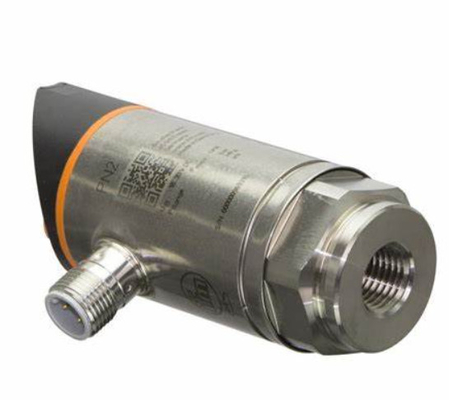

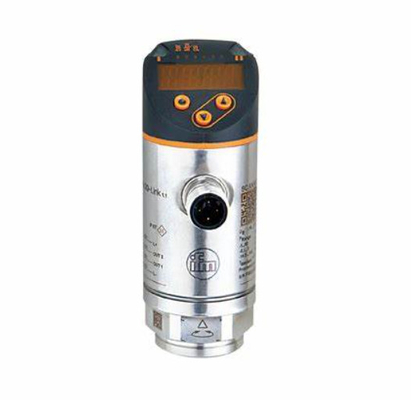

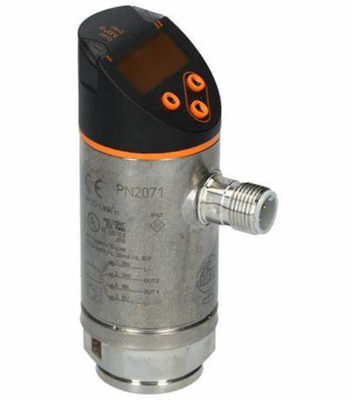

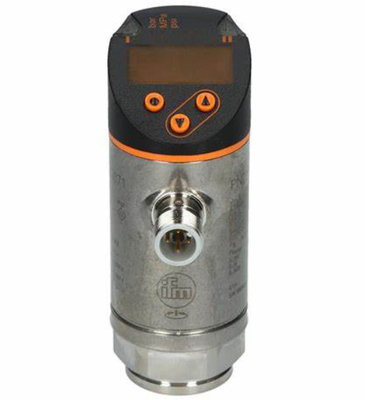

ویژگی های محصول |
تعداد ورودی ها و خروجی ها |
تعداد خروجی دیجیتال: 2 عدد; تعداد خروجی آنالوگ: 1 |
محدوده اندازه گیری |
| 0...250 بار |
0...3625 psi |
0...25 مگاپاسکال |
|
اتصال فرآیند |
اتصال رزوه ای G 1/4 رزوه داخلی (DIN EN ISO 1179-2) |
برنامه |
سیستم |
کنتاکت های با روکش طلا |
عنصر اندازه گیری |
سلول فیلم نازک فلزی |
برنامه |
برای کاربردهای صنعتی |
رسانه ها |
مایعات و گازها |
دمای متوسط [°C] |
-25...80 |
حداقل فشار ترکیدن |
| 1200 بار |
17400 psi |
120 مگاپاسکال |
|
درجه بندی فشار |
| 500 بار |
7250 psi |
50 مگاپاسکال |
|
مقاومت در برابر خلاء [mbar] |
-1000 |
نوع فشار |
فشار نسبی |
داده های الکتریکی |
ولتاژ کاری [V] |
18...30 DC; (به SELV/PELV) |
مصرف جریان [mA] |
< 35 |
حداقل مقاومت عایق [MΩ] |
100; (500 ولت DC) |
کلاس حفاظتی |
III |
حفاظت از قطبیت معکوس |
بله |
زمان تأخیر روشن شدن [s] |
0.3 |
نگهبان یکپارچه |
بله |
ورودی ها / خروجی ها |
تعداد ورودی ها و خروجی ها |
تعداد خروجی دیجیتال: 2 عدد; تعداد خروجی آنالوگ: 1 |
خروجی ها |
تعداد کل خروجی ها |
2 |
سیگنال خروجی |
سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ IO-Link; (قابل تنظیم) |
طراحی برق |
PNP/NPN |
تعداد خروجی های دیجیتال |
2 |
تابع خروجی |
به طور معمول باز / بسته؛ (قابل تنظیم) |
حداکثر خروجی سوئیچینگ افت ولتاژ DC [V] |
2 |
نرخ جریان دائمی سوئیچینگ خروجی DC [mA] |
250 |
فرکانس سوئیچینگ DC [Hz] |
< 500 |
تعداد خروجی های آنالوگ |
1 |
خروجی جریان آنالوگ [mA] |
4...20; (مقیاس پذیر 1:5) |
حداکثر بار [Ω] |
500 |
خروجی ولتاژ آنالوگ [V] |
0...10; (مقیاس پذیر 1:5) |
حداقل مقاومت بار [Ω] |
2000 |
حفاظت در برابر اتصال کوتاه |
بله |
نوع حفاظت در برابر اتصال کوتاه |
بله (بدون قفل) |
حفاظت از اضافه بار |
بله |
محدوده اندازه گیری/تنظیم |
محدوده اندازه گیری |
| 0...250 بار |
0...3625 psi |
0...25 مگاپاسکال |
|
نقطه شروع آنالوگ |
| 0...200 بار |
0...2900 psi |
0...20 مگاپاسکال |
|
نقطه پایان آنالوگ |
| 50...250 بار |
725...3625 psi |
5...25 مگاپاسکال |
|
تنظیمات کارخانه / CMPT = 2 |
نقطه تنظیم SP |
| 1.5 ... 250 بار |
25...3625 psi |
0.15 ... 25 مگاپاسکال |
|
بازنشانی نقطه rP |
| 0.5 ... 249 بار |
10...3610 psi |
0.05 ... 24.9 مگاپاسکال |
|
حداقل تفاوت بین SP و rP |
| 1.5 بار |
15 psi |
0.15 مگاپاسکال |
|
در مراحل |
| 0.5 بار |
5 psi |
0.05 مگاپاسکال |
|
Status_B وضوح بالا / CMPT = 3 |
نقطه تنظیم SP |
| 1.6 ... 250 بار |
23...3626 psi |
0.16...25 مگاپاسکال |
|
بازنشانی نقطه rP |
| 0.5 ... 249 بار |
8...3611 psi |
0.05 ... 24.9 مگاپاسکال |
|
حداقل تفاوت بین SP و rP |
| 1.1 بار |
15 psi |
0.11 مگاپاسکال |
|
در مراحل |
| 0.1 بار |
1 psi |
0.01 مگاپاسکال |
|
دقت / انحراف |
دقت نقطه سوئیچ [% از دهانه] |
< ± 0.4; (کم کردن 1:1) |
تکرارپذیری [% از بازه] |
< 0.1 ±; (با نوسانات دما < 10 کلوین؛ کاهش 1:1) |
انحراف مشخصه [% از بازه] |
< 0,25 ± (BFSL) / < ± 0,5 (LS)؛ (کم کردن 1:1؛ BFSL = بهترین تناسب خط مستقیم؛ LS = تنظیم مقدار محدود) |
انحراف هیسترزیس [% از دهانه] |
< 0.1 ±; (کم کردن 1:1) |
پایداری بلند مدت [% از طول] |
< 0.05 ±; (کم کردن 1:1؛ در هر 6 ماه) |
ضریب دما نقطه صفر [% دهانه / 10 K] |
0,2; (-25...80 درجه سانتی گراد) |
دهانه ضریب دما [% دهانه / 10 K] |
0,2; (-25...80 درجه سانتی گراد) |
نکاتی در مورد دقت / انحراف |
دقت نقطه سوئیچ، خطای خطی تحت DNV GL: < ± 1٪: < ± 1٪ |
زمان واکنش |
زمان پاسخ [ms] |
< 1.5 |
زمان تأخیر قابل برنامه ریزی dS, dr [s] |
0...50 |
مقدار فرآیند میرایی dAP [s] |
0...4 |
میرایی برای خروجی آنالوگ dAA [s] |
0...4 |
حداکثر خروجی آنالوگ زمان پاسخ [ms] |
3 |
نرم افزار / برنامه نویسی |
گزینه های تنظیم پارامتر |
هیسترزیس / پنجره؛ به طور معمول باز / بسته؛ تأخیر روشن/خاموش؛ میرایی؛ واحد نمایش؛ جریان/ولتاژ خروجی |
رابط ها |
رابط ارتباطی |
IO-Link |
نوع انتقال |
COM2 (38,4 kBaud) |
بازبینی IO-Link |
1.1 |
استاندارد SDCI |
IEC 61131-9 |
حالت SIO |
بله |
کلاس اصلی پورت مورد نیاز |
الف (زمانی که پایه 2 متصل نیست: B) |
شناسه های دستگاه پشتیبانی شده |
| نوع عملیات |
شناسه دستگاه |
| تنظیمات کارخانه / CMPT = 2 |
460 |
| Status_B وضوح بالا / CMPT = 3 |
639 |
|
توجه داشته باشید |
| برای اطلاعات بیشتر لطفاً فایل PDF IODD را در "دانلودها" ببینید |
|
تنظیمات کارخانه / CMPT = 2 |
پروفایل ها |
سنسور هوشمند: متغیر داده فرآیند. شناسایی دستگاه، تشخیص دستگاه |
حداقل زمان چرخه فرآیند [ms] |
2.3 |
فشار وضوح IO-Link [bar] |
0.1 |
داده های فرآیند IO-Link (دوره ای) |
| تابع |
طول بیت |
| فشار |
14 |
| اطلاعات سوئیچینگ باینری |
2 |
|
توابع IO-Link (غیر چرخه ای) |
برچسب خاص برنامه |
Status_B وضوح بالا / CMPT = 3 |
پروفایل ها |
سنسور هوشمند ED2: سنسور اندازه گیری دیجیتال (0x000A)، شناسایی و تشخیص (0x4000) |
حداقل زمان چرخه فرآیند [ms] |
3 |
فشار وضوح IO-Link [bar] |
0.1 |
داده های فرآیند IO-Link (دوره ای) |
| تابع |
طول بیت |
| فشار |
16 |
| وضعیت دستگاه |
4 |
| اطلاعات سوئیچینگ باینری |
2 |
|
توابع IO-Link (غیر چرخه ای) |
برچسب خاص برنامه |
شرایط عملیاتی |
دمای محیط [°C] |
-25...80 |
دمای نگهداری [°C] |
-40...100 |
حفاظت |
IP 65; IP 67 |
تست ها / تاییدیه ها |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
مقاومت در برابر ضربه |
| DIN EN 60068-2-27 |
50 گرم (11 میلی ثانیه) |
|
مقاومت در برابر لرزش |
| DIN EN 60068-2-6 |
20 گرم (10...2000 هرتز) |
|
MTTF [سال] |
129 |
تاییدیه UL |
|
دستورالعمل تجهیزات تحت فشار |
تمرین مهندسی صدا؛ قابل استفاده برای مایعات گروه 2. مایعات گروه 1 در صورت درخواست |
داده های مکانیکی |
وزن [g] |
234.5 |
مسکن |
لوله ای |
ابعاد [mm] |
Ø 34 / L = 90.7 |
مواد |
فولاد ضد زنگ (630/1.4542/17-4 PH)؛ فولاد ضد زنگ (1.4404 / 316L)؛ PBT+PC-GF30; PBT-GF20; کامپیوتر |
مواد (قطعات خیس شده) |
فولاد ضد زنگ (630/1.4542/17-4 PH) |
حداقل چرخه های فشار |
100 میلیون |
گشتاور سفت شدن [Nm] |
25...35; (گشتاور سفت کردن توصیه شده؛ بستگی به روغن کاری، آب بندی و درجه فشار دارد) |
اتصال فرآیند |
اتصال رزوه ای G 1/4 رزوه داخلی (DIN EN ISO 1179-2) |
عنصر محدود کننده یکپارچه شده است |
خیر (قابل نصب مجدد) |
نمایشگر / عناصر عملیاتی |
نمایش |
| واحد نمایش |
3 x LED، سبز (نوار، psi، MPa) |
| وضعیت سوئیچینگ |
2 x LED، زرد |
| مقادیر اندازه گیری شده |
صفحه نمایش الفبایی، قرمز/سبز 4 رقمی |
|
اظهارات |
مقدار بسته بندی |
1 عدد |
اتصال برق |
