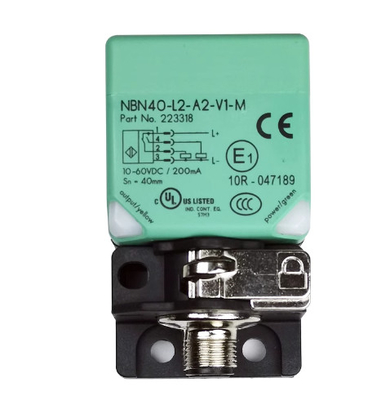

حسگر محرک اصلی P+F NBN40-L2-A2-V1 حسگر محرک

سطح حفاظت از تجهیزات Gc (nA) گواهی PF 15CERT3754 X علامت CE علامت ATEX ¬ II 3G Ex nA IIC T6 Gc علامت Ex مرتبط نیز می تواند بر روی برچسب ضمیمه چاپ شود.2012+A11:2013، EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. جریان های بار بالا و مدار کوتاه بار مجاز نیستند. حداکثر ولتاژ عملیاتی UBmax حداکثر ولتاژ عملیاتی مجاز UBmax به مقادیر موجود در لیست زیر محدود می شود.تحمل مجاز نیستحداکثر دمای محیطی مجاز TUmax وابسته به جریان بار IL و حداکثر ولتاژ کاری UBmax اطلاعات را می توان از لیست زیر گرفت.IL=200 mA 48 °C (118.4 °F) در UBmax=30 V، IL=100 mA 50 °C (122 °F) در UBmax=30 V، IL=50 mA 51 °C (123.8 °F) در UBmax=30 V، IL=25 mA 52 °C (125.6 °F) سطح حفاظت از تجهیزات Dc علامت CE علامت ATEX ¬ II 3D IP69K T 107 °C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the max. ولتاژ عملیاتی UBmax اطلاعات را می توان از لیست زیر گرفت. حداکثر دمای سطح در دمای محیط حداکثر در شناسه Ex دستگاه داده شده است.در UBmax=30 V، IL=200 mA 22 K در UBmax=30 V، IL=100 mA 19 K در UBmax=30 V، IL=50 mA 18 K در UBmax=30 V،IL=25 mA 17 K سطح حفاظت از تجهیزات Dc (tc) علامت CE علامت ATEX ¬ II 3D Ex tc IIIC T80°C Dc علامت مربوط به Ex نیز می تواند بر روی برچسب ضمیمه چاپ شود. 1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK رنگ های سیم مطابق با EN 60947-5-2 (قهوه ای) (سفید) (آبی) (سیاه) گروه آلمان:+49 621 776 4411 مراجعه کنید به یادداشت های عمومی مربوط به اطلاعات محصول . ایالات متحده آمریکا: +1 330 486 0001 سنگاپور: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchscom سنسور تحرک NBN40-L2-A2-V1-3G-3D 3 تاریخ انتشار: 2018-11-13 10:42 تاریخ انتشار: 2018-11-13 130625_eng.xml استانداردهای EN 60079-0:2012+A11:2013، EN 60079-31:2014 حفاظت با محفظه "tc" برخی از اطلاعات موجود در این راهنمای استفاده دقیق تر از اطلاعات موجود در صفحه اطلاعات است.عمومی ورق های مربوطه، اعلامیه های انطباق، گواهینامه های بررسی EC نوع، گواهینامه ها و نقشه های کنترل، در صورت لزوم (به ورق های داده مراجعه کنید) ، بخشی جدایی ناپذیر از این سند است.این اسناد را می توان در www.حداکثر دمای سطح دستگاه بدون لایه ای از گرد و غبار بر روی دستگاه تعیین شد.برخی از اطلاعات موجود در این راهنما دقیق تر از اطلاعات موجود در صفحه اطلاعات است.شرایط ویژه حداکثر دمای محیطی مجاز TUmax وابسته به جریان بار IL و حداکثر ولتاژ کاری UBmax اطلاعات را می توان از لیست زیر گرفت.در UBmax=30 V، IL=200 mA 48 °C (118.4 °F) در UBmax=30 V، IL=100 mA 50 °C (122 °F) در UBmax=30 V، IL=50 mA 51 °C (123.8 °F) در UBmax=30 V، IL=25 mA 52 °C (125.6 °F) سطح حفاظت از تجهیزات Dc (tD) عمومی دستگاه باید با توجه به داده های مربوطه در ورق اطلاعات و در این دستورالعمل استفاده شود.حداکثر دمای سطح با توجه به روش A بدون یک لایه گرد و غبار بر روی تجهیزات تعیین شده است. داده های ذکر شده در صفحه اطلاعات توسط این دستورالعمل استفاده محدود می شود.!شرایط ویژه باید رعایت شود! شرایط ویژه حداکثر دمای محیطی مجاز TUmax وابسته به جریان بار IL و حداکثرولتاژ کاری UBmax اطلاعات را می توان از لیست زیر گرفت. در UBmax=30 V، IL=200 mA 48 °C (118.4 °F) در UBmax=30 V، IL=100 mA 50 °C (122 °F) در UBmax=30 V، IL=50 mA 51 °C (123.8 °F) در UBmax=30 V، IL=25 mA 52 °C (125.6 °F)
