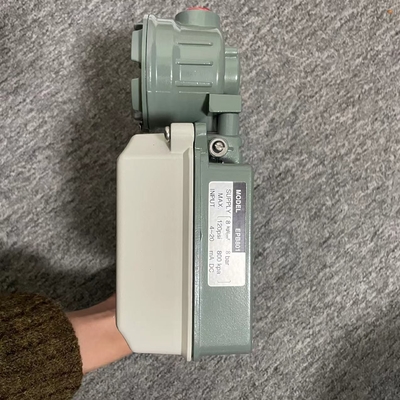

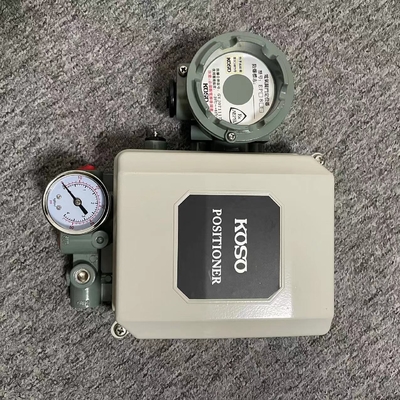

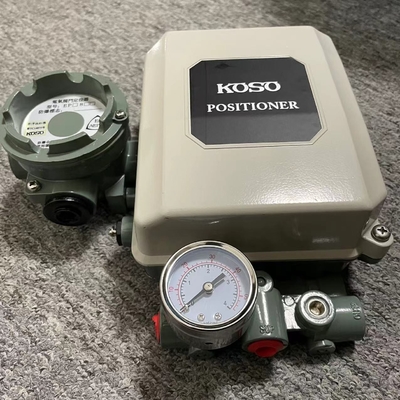

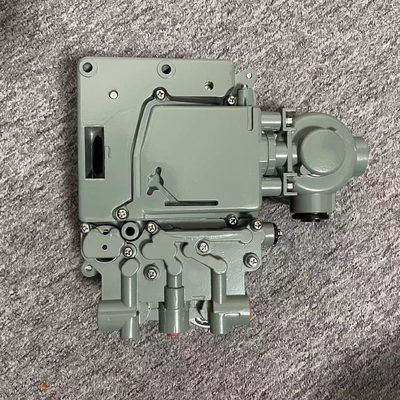

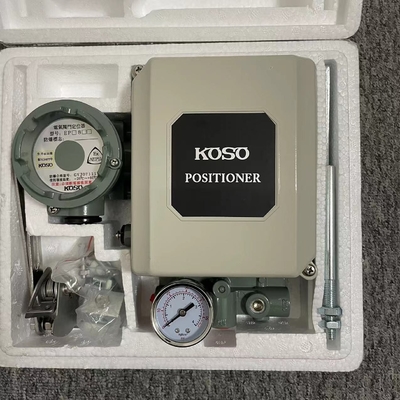

Koso EPB801 موقعیت دهنده شیر

Koso EPB801 دریچه موقعیت دهنده لوازم جانبی اصلی دریچه تنظیم کننده است که معمولاً با دریچه تنظیم کننده پنوماتیک استفاده می شود. این سیگنال موقعیت دهنده دریچه خروجی تنظیم کننده را دریافت می کند ،و سپس از سیگنال خروجی خود برای کنترل شیر تنظیم پنوماتیک استفاده می کند، هنگامی که عمل شیر کنترل، جابجایی ساقه از طریق بازخورد مکانیکی به موقعیت دهنده شیر، موقعیت شیر از طریق سیگنال الکتریکی به سیستم بالا.موقعیت دریچه های الکتریکی، لوازم جانبی اصلی دریچه کنترل است..

موقعیت دهنده شیر برقی EPB801 لوازم جانبی اصلی شیر تنظیم کننده است که معمولاً با شیر تنظیم کننده پنوماتیک استفاده می شود.آن را دریافت سیگنال موقعیت دریچه خروجی تنظیم کننده، و سپس از سیگنال خروجی خود را برای کنترل شیر تنظیم پنوماتیک استفاده می کند، زمانی که عمل شیر کنترل، جابجایی ساقه از طریق بازخورد مکانیکی به موقعیت دریچه،موقعیت دریچه از طریق سیگنال الکتریکی به سیستم بالاییموقعیت دهنده شیر برقی، لوازم جانبی اصلی شیر کنترل است.

پارامترهای فنی و عملکرد:

• سیگنال ورودی: استاندارد: 4-20 MADC.

• تقسیم: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-2527...

• مقاومت ورودی: 250 یورو (4-20 MADC) 100 یورو (10-50 MADC).

• ضرب نامی: ضرب مستقیم: 12... 100 میلی متر، زاویه: 0-90 درجه...

• فشار منبع گاز: 0.14-0.16 mpa 0.17-0.50 mpa

• مصرف گاز: 5NL/min (وقتی فشار گاز 0.4 MPa باشد)...

• واکنش: کمتر از 1% منطقه مرده: کمتر از 0.4%

• ویژگی های خروجی: خطی (ممکن است به سرعت باز شود، مانند ویژگی های درصد)...

• دمای محیط: ضد شعله نوع-20-+ 60°C نوع عادی-40-+ 80°C

• رطوبت نسبی: نه بیشتر از 90٪...

• نوع ضد انفجار: نوع ضد شعله، نوع معمولی. رابط منبع هوا ZG1/4...

• مواد مورد نیاز: آلیاژ آلومینیوم وزن: 3.5 کیلوگرم

  ویژگی های موقعیت دهنده شیر سری EPB800:

• اعمال به ظرفیت کوچک و ظرفیت بزرگ محرک: اتخاذ سیاست موشک کنترل بار، انتخاب سیاست موشک مربوطه می تواند مناسب برای موقعیت محرک شود.

• مصرف گاز کوچک است: مصرف انرژی تقویت کننده کوچک است، ظرفیت بزرگ است.

• ویژگی های خروجی را می توان انتخاب کرد: از آنجا که یک مکانیسم کام در مکانیسم بازخورد وجود دارد، ویژگی های خروجی غیر از استاندارد را می توان انتخاب کرد.

• مدل مربوط به 4 حالت بازخورد مختلف: تا زمانی که جایگزین دستگاه کام شود، می تواند برای محرک مربوطه مورد استفاده قرار گیرد.

• * محرک حرکت مستقیم: استاندارد-----EPB8O1 * محرک حرکت زاویه ای: استاندارد----. EPB8 02, به راحتی تبدیل به تقویت کننده واکنش: هنگامی که یک محرک تک عمل نیاز به کنترل واکنش دارد,یک تقویت کننده مثبت به راحتی می تواند به یک تقویت کننده منفی تبدیل شود.
