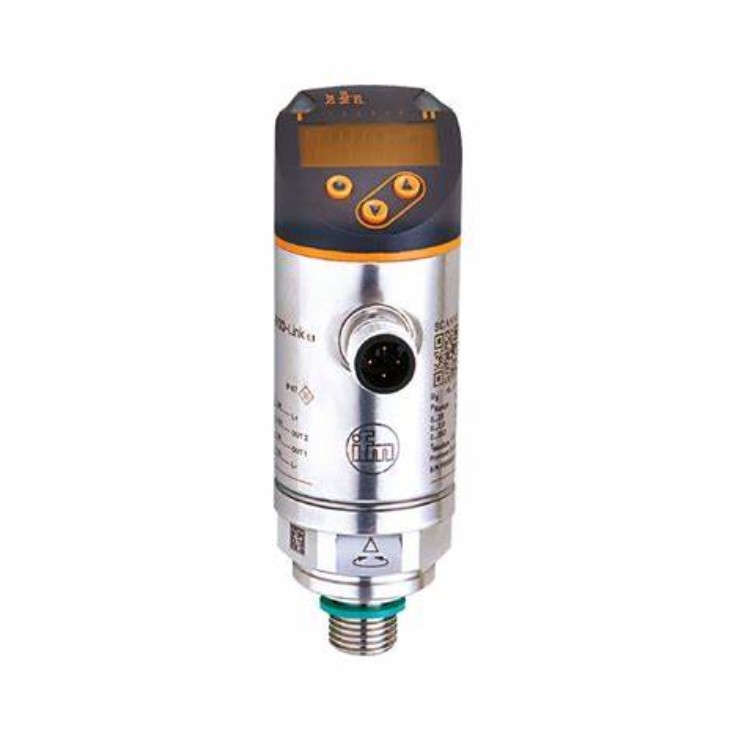

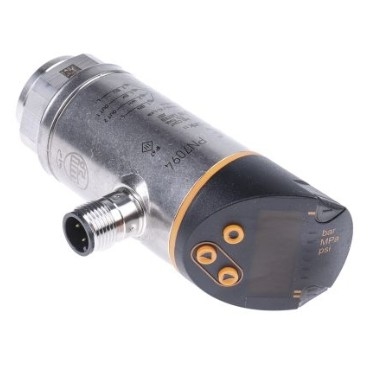

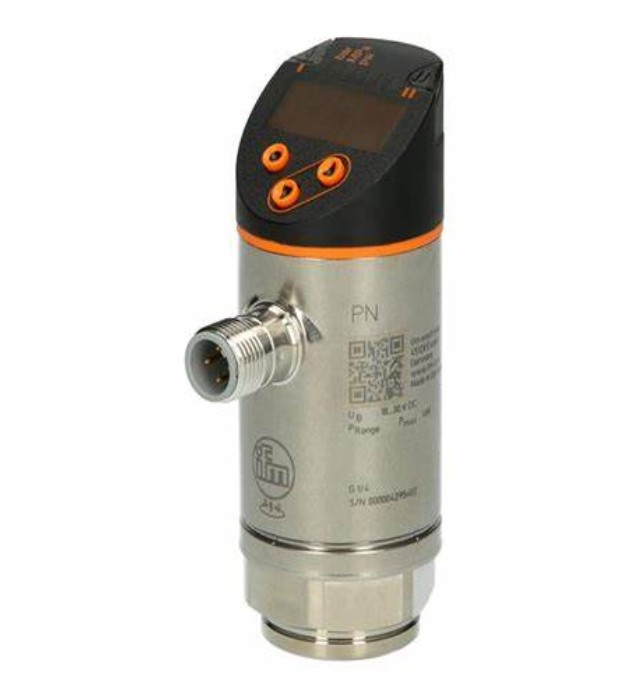

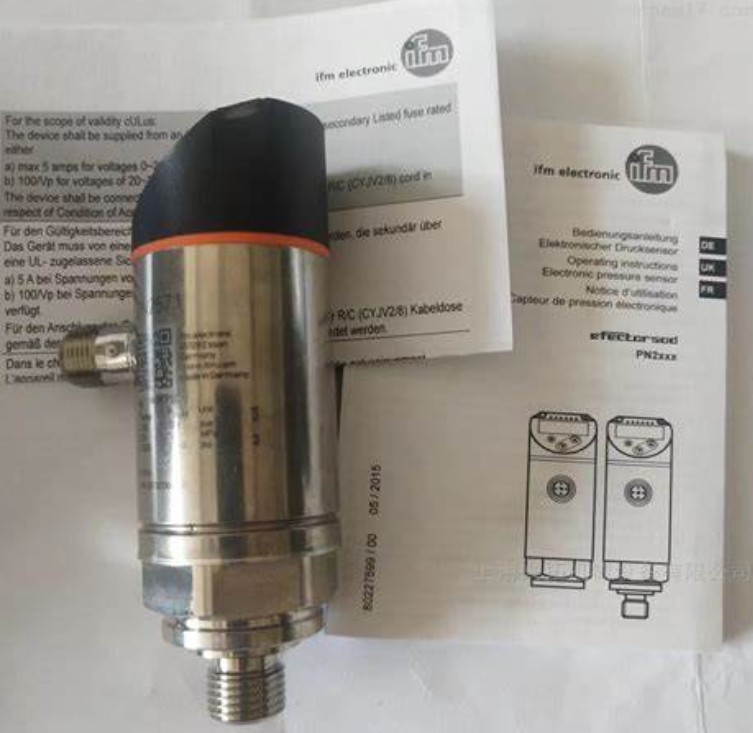

سنسور فشار IFM با صفحه نمایش PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
محل منبع چین
نام تجاری IFM
گواهی CE
شماره مدل PN2571
مقدار حداقل تعداد سفارش 1
قیمت USD$370
جزئیات بسته بندی کارتن
زمان تحویل 4-6 هفته
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
دمای متوسط [°C] -25...80 مقاومت در برابر خلاء [mbar] -1000
زمان تأخیر روشن شدن [s] آره تعداد کل خروجی 2
برجسته کردن

PN2571 سنسور فشار با صفحه نمایش,حسگر فشار IFM با نمایش,سنسور فشار ایالات متحده با صفحه نمایش

,

IFM Pressure sensor with display

,

US Pressure sensor with display
پیام بگذارید
توضیحات محصول
ویژگی های محصول
تعداد ورودی و خروجی تعداد خروجی های دیجیتال: 2؛ تعداد خروجی های آنالوگ: 1
محدوده اندازه گیری
0250 بار 0...3625 psi 0...25 MPa
اتصال فرآیند اتصال رشته ای G 1/4 رشته خارجی (DIN EN ISO 1179-2) ؛ رشته داخلی:M5
درخواست
سیستم تماس های طلا شده
عنصر اندازه گیری سلول فلزی فلزی نازک
درخواست برای کاربردهای صنعتی
رسانه ها مایعات و گازها
دمای متوسط [°C] -25...80
حداقل فشار انفجار
۱۲۰۰ بار 17400 psi 120 MPa
درجه بندی فشار
500 بار ۷۲۵۰ psi 50 MPa
مقاومت خلاء [mbar] -1000
نوع فشار فشار نسبی
داده های برق
ولتاژ عملیاتی [V] 18...30 DC؛ (به SELV/PELV)
مصرف فعلی [mA] < 35
حداقل مقاومت عایق بندی [MΩ] 100(500 ولت DC)
کلاس حفاظت III
حفاظت از قطب معکوس آره
زمان تأخیر روشن شدن برق 0.3
نگهبان یکپارچه آره
ورودی / خروجی
تعداد ورودی و خروجی تعداد خروجی های دیجیتال: 2؛ تعداد خروجی های آنالوگ: 1
خروجی
تعداد کل خروجی ها 2
سیگنال خروجی سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ IO-Link؛ (قابل تنظیم)
طراحی الکتریکی PNP/NPN
تعداد خروجی های دیجیتال 2
عملکرد خروجی به طور معمول باز / بسته است.
حداکثر خروجی قطره ولتاژ DC [V] 2
در حال حاضر در حال اجرا است. 250
فرکانس سوئیچینگ DC [Hz] < 500
تعداد خروجی های آنالوگ 1
خروجی جریان آنالوگ [mA] 4....20؛ (توسعه پذیر 1: 5)
حداکثر بار [Ω] 500
ولتاژ خروجی آنالوگ [V] 0....10؛ (توسعه پذیر 1: 5)
مقاومت حداقل بار [Ω] 2000
حفاظت از اتصال کوتاه آره
نوع محافظت از اتصال کوتاه بله (بدون قفل کردن)
حفاظت از بیش از حد آره
محدوده اندازه گیری/تنظیم
محدوده اندازه گیری
0250 بار 0...3625 psi 0...25 MPa
نقطه شروع آنالوگ
0...200 بار 0... 2900 psi 0...20 MPa
نقطه پایانی آنالوگ
50250 بار 725...3625 psi 5...25 MPa
تنظیمات کارخانه / CMPT = 2
نقطه تنظیم SP
1.5250 بار 25...3625 psi 0.15...25 MPa
نقطه بازنشستگی rP
0.5...249 بار 10...3610 psi 0.05....24.9 MPa
حداقل تفاوت بین SP و rP
1.5 بار 15 پسی 0.15 MPa
در مراحل
0.5 بار 5 پی اس آی 0.05 MPa
حالت_B وضوح بالا / CMPT = 3
نقطه تنظیم SP
1.6250 بار 23...3626 psi 0.16...25 MPa
نقطه بازنشستگی rP
0.5...249 بار 8...3611 پسی 0.05....24.9 MPa
حداقل تفاوت بین SP و rP
1.1 بار 15 پسی 0.11 MPa
در مراحل
0.1 بار 1 پی اس آی 0.01 MPa
دقت / انحراف
دقت نقطه سوئیچ [٪ از دامنه] < ± 04؛ (به پایین برگردد 1:1)
تکرار پذیری [٪ از طول مدت] < ± 01(با نوسانات دما < 10 K؛ کاهش 1:1)
انحراف از ویژگی ها [٪ از دامنه] < ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (تردد 1:1; BFSL = بهترین خط مستقیم مناسب؛ LS = تنظیم مقدار محدودی)
انحراف هیسترسیس [٪ از دامنه] < ± 01؛ (به پایین برگردد 1:1)
ثبات بلند مدت [٪ از مدت زمان] < ± 005؛ (به سمت پایین 1:1در هر شش ماه
ضریب دمای نقطه صفر [٪ از محدوده / 10 K] 0,2(-25 تا 80 درجه سانتیگراد)
ضریب دمای طول کشش [٪ از طول کشش / 10 K] 0,2(-25 تا 80 درجه سانتیگراد)
یادداشت در مورد دقت / انحراف دقت نقطه سوئیچ، خط خطی در DNV GL: < ± 1٪: < ± 1٪
زمان واکنش
زمان پاسخ [ms] < 15
زمان تاخیر قابل برنامه ریزی dS، dr [s] 0....50
مقدار فرآیند خنک کننده dAP [s] 0....4
خنک کننده برای خروجی آنالوگ dAA [s] 0....4
حداکثر زمان پاسخ در خروجی آنالوگ [ms] 3
نرم افزار / برنامه نویسی
گزینه های تنظیم پارامتر هیسترسیس / پنجره؛ به طور معمول باز / بسته؛ تاخیر روشن شدن / خاموش شدن؛ خفیف شدن؛ واحد نمایش؛ خروجی جریان / ولتاژ
رابط ها
رابط ارتباطی IO-Link
نوع انتقال COM2 (38,4 kBaud)
بازنگری IO-Link 1.1
استاندارد SDCI IEC 61131-9
حالت SIO آره
کلاس بندر اصلی مورد نیاز A؛ (وقتی پین 2 متصل نشده است: B)
شناسه های دستگاه پشتیبانی شده
نوع عملیات ID دستگاه
تنظیمات کارخانه / CMPT = 2 460
حالت_B وضوح بالا / CMPT = 3 639
یادداشت
برای اطلاعات بیشتر لطفا فایل PDF IODD را در "Downloads" ببینید.
تنظیمات کارخانه / CMPT = 2
پروفایل حسگر هوشمند: متغیر داده پردازش؛ شناسایی دستگاه، تشخیص دستگاه
حداقل زمان چرخه فرآیند [ms] 2.3
فشار رزولوشن IO-Link [بار] 0.1
داده های فرآیند IO-Link (سیکلیک)
عملکرد طول بیت
فشار 14
اطلاعات تغییر دوگانه 2
عملکردهای IO-Link (acyclic) برچسب خاص برنامه
حالت_B وضوح بالا / CMPT = 3
پروفایل سنسور هوشمند ED2: سنسور اندازه گیری دیجیتال (0x000A) ، شناسایی و تشخیص (0x4000)
حداقل زمان چرخه فرآیند [ms] 3
فشار رزولوشن IO-Link [بار] 0.1
داده های فرآیند IO-Link (سیکلیک)
عملکرد طول بیت
فشار 16
وضعیت دستگاه 4
اطلاعات تغییر دوگانه 2
عملکردهای IO-Link (acyclic) برچسب خاص برنامه
شرایط عملیاتی
دمای محیط [°C] -25...80
دمای نگهداری [°C] -چهارده...100
حفاظت IP 65؛ IP 67
آزمایشات / تاییدات
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
مقاومت در برابر ضربه
DIN EN 60068-2-27 50 گرم (11 میلیمتر)
مقاومت لرزش
DIN EN 60068-2-6 20g (10...2000 هرتز)
MTTF [سال] 129
تایید UL
شماره تأیید UL J014
دستورالعمل تجهیزات تحت فشار شیوه های مهندسی صحیح؛ می تواند برای مایعات گروه 2 استفاده شود؛ مایعات گروه 1 بر اساس درخواست
داده های مکانیکی
وزن [g] 261.5
مواد فولاد ضد زنگ (630/1.4542/17-4 PH) ؛ فولاد ضد زنگ (1.4404 / 316L) ؛ PBT+PC-GF30؛ PBT-GF20؛ PC
مواد (بخش های مرطوب شده) فولاد ضد زنگ (630/1.4542/17-4 PH)
حداقل چرخه های فشار ۱۰۰ میلیون
چرخش محکم کننده [Nm] 25....35; (قلب کشش توصیه شده؛ بستگی به روانکاری، مهر و فشار درجه بندی دارد)
اتصال فرآیند اتصال رشته ای G 1/4 رشته خارجی (DIN EN ISO 1179-2) ؛ رشته داخلی:M5
مهر و موم اتصال فرآیند FKM (DIN EN ISO 1179-2)
عنصر محدود کننده یکپارچه نه (می تواند به بعد مجهز شود)
نمایشگرها / عناصر عملیاتی
نمايش
واحد نمایش 3 × LED، سبز (بار، psi، MPa)
وضعیت تغییر 2 × LED، زرد
مقادیر اندازه گیری شده نمایش حروف و ارقام، قرمز/سبز چهار رقمی
