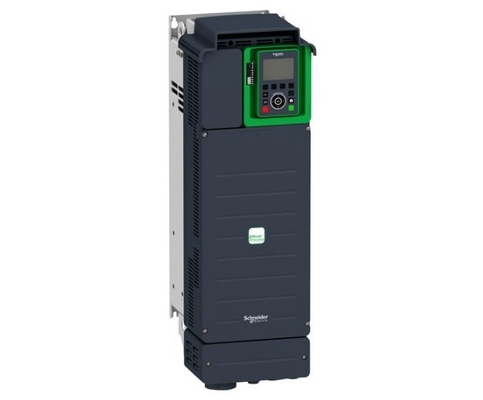

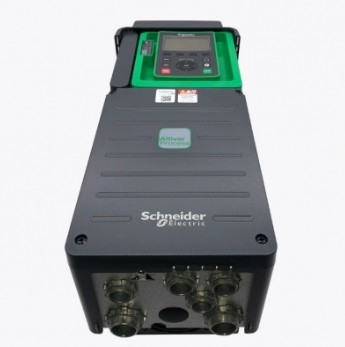

درایو سرعت متغیر شنایدر ATV630، 30kW/40HP، 380-480V، IP21/UL نوع 1 ATV630D30N4
| محل منبع | چین |
|---|---|
| نام تجاری | Schneider |
| گواهی | CE |
| شماره مدل | ATV630D30N4 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | USD$950 |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | در انبار |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 500 PC |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام کوتاه دستگاه | ATV630 | گونه | نسخه استاندارد |
|---|---|---|---|
| خط آینده نگر Isc | 50 کیلو آمپر | منطق ورودی گسسته | 16 سرعت از پیش تعیین شده |
| برجسته کردن | 40HP شنایدر درایو سرعت متغیر,IP21 شنایدر درایو با سرعت متغیر,۳۸۰-۴۸۰ ولت شاینیدر,IP21 Schneider variable speed drive,380-480V Schneider variable speed drive |
||
توضیحات محصول
این Altivar Process ATV600 variable speed drive می تواند موتورهای قدرت سه فاز همگام و همگام را تغذیه کند. دارای 3 پورت ارتباطی RJ45 داخلی به عنوان استاندارد، 1 پورت اترنت،2 پورت سریال. این درایو با ولتاژ عرضه نامی از 380 ولت تا 480 ولت AC کار می کند. این درایو به دلیل عملکرد نوآورانه Stop and Go بدون هزینه های اضافی تا 30٪ صرفه جویی در انرژی را در حالت آماده ارائه می دهد.مناسب برای موتورهای دارای قدرت نامی تا 30kW / 40hp برای کاربردهایی است که نیاز به اضافه بار کمی (تا 120٪) دارندمناسب برای موتورها با قدرت نامی تا 22kW / 30hp برای برنامه هایی که نیاز به بیش از حد قابل توجهی (تا 150٪) دارد..این برنامه بر روی پردازش مدیریت مایعات و صرفه جویی در انرژی متمرکز است، انعطاف پذیری گسترده ای در آب و فاضلاب، معادن، مواد معدنی و فلزات،کاربردهای نفت و گاز و مواد غذایی و نوشیدنیلوازم جانبی (کیت فن، ترمینال نمایش گرافیکی) و گزینه ها (ماژول های گسترش I / O، ماژول های ارتباطی، فیلترهای ورودی EMC) با درایوهای Altivar Process ATV600 در دسترس هستند.با توجه به قدرت رانندهآن را برای نصب در موقعیت عمودی (+/- 10 °) در یک دیوار طراحی شده است.این مفهوم جدید درایو ها با حمایت از مدیریت انرژی، نیازهای عمده فرآیند و خدمات را از نظر بهره وری تجهیزات و کل هزینه مالکیت برآورده می کند.، مدیریت دارایی و همچنین عملکرد کلی فرآیند.
| دامنه محصول | فرآیند آلتیوار ATV600 |
|---|---|
| نوع محصول یا جزء | درایو با سرعت متغیر |
| کاربرد خاص محصول | فرآیندها و خدمات |
| نام کوتاه دستگاه | ATV630 |
| نوع | نسخه استاندارد |
| مقصد محصول | موتورهای آسنکرون موتورهای هم زمان |
| فیلتر EMC | یکپارچه با 50 متر مطابق با EN/IEC 61800-3 دسته C2 یکپارچه با 150 متر مطابق با EN/IEC 61800-3 دسته C3 |
| درجه حفاظت IP | IP21 مطابق با IEC 61800-5-1 IP21 مطابق با IEC 60529 |
| ولتاژ نامی تغذیه [ما] | 380...480 ولت |
| درجه حفاظت | UL نوع 1 مطابق با UL 508C |
| نوع خنک کننده | محرک اجباری |
| فرکانس عرضه | 50...60 هرتز - 5...5٪ |
| ولتاژ نامی تغذیه [ما] | 380...480 ولت - 15...10٪ |
| قدرت موتور kW | 30 کیلو وات (وظیفه عادی) ۲۲ کیلو وات (کار سنگین) |
| قدرت موتور hp | ۴۰ اسب بخار کار عادی کار سنگین 30 اسب بخار |
| جریان خط | 53.3 A در 380 ولت (کار عادی) 45.9 A در 480 ولت (کار عادی) 40.5 A در 380 ولت (کار سنگین) 35.8 A در 480 ولت (کار سنگین) |
| خط چشم انداز Isc | 50 kA |
| قدرت ظاهری | 38.2 کلو ولت در 480 ولت (کار عادی) 29.8 کلو ولت در 480 ولت (کار سنگین) |
| جریان خروجی مداوم | 61.5A در 4kHz برای کار عادی 46.3 A در 4 kHz برای کار سنگین |
| پروفایل کنترل موتور اسینکرون | استاندارد گشتاور متغیر حالت گشتاور بهینه شده استاندارد گشتاور ثابت |
| مشخصات کنترل موتور هم زمان | موتور مغناطیس دائمی موتور عدم تمایل هم زمان |
| فرکانس خروجی درایو سرعت | 0.1...500 هرتز |
| فرکانس اسمی سوئیچ | ۴ کیلوهرتز |
| فرکانس تغییر | 2...12 کلو هرتز قابل تنظیم 4...12 کلو هرتز با فاکتور کاهش |
| عملکرد ایمنی | STO (دوره ایمنی خاموش) SIL 3 |
| منطق ورودی جداگانه | 16 سرعت پیش تنظیم شده |
| پروتکل پورت ارتباطی | اترنت Modbus TCP سریال Modbus |
| کارت گزینه | اسلات A: ماژول ارتباطی، Profibus DP V1 اسلات A: ماژول ارتباطی، PROFINET اسلات A: ماژول ارتباطات، DeviceNet اسلات A: ماژول ارتباطی، Modbus TCP/EtherNet/IP اسلات A: ماژول ارتباطات، CANopen daisy chain RJ45 اسلات A: ماژول ارتباطی، CANopen SUB-D 9 اسلات A: ماژول ارتباطی، CANپایگاه های پیچ باز اسلات A/اسلات B: ماژول تمدید I/O دیجیتال و آنالوگ اسلات A/اسلات B: ماژول تمدید رله خروجی محل A: ماژول ارتباطی، Ethernet IP/Modbus TCP/MD-Link ماژول ارتباطات، BACnet MS/TP ماژول ارتباطات، Ethernet Powerlink |
| حالت نصب | نصب دیواری |
|---|---|
| حداکثر جریان گذرا | 67.7 A در طول 60 s (کار عادی) 69.5 A در طول 60 s (کار سنگین) |
| تعداد فاز های شبکه | سه مرحله |
| شماره خروجی جداگانه | 0 |
| نوع خروجی جداکار | خروجی رله R1A، R1B، R1C 250 V AC 3000 mA خروجی رله R1A، R1B، R1C 30 V DC 3000 mA خروجی رله R2A، R2C 250 V AC 5000 mA خروجی رله R2A، R2C 30 V DC 5000 mA خروجی رله R3A، R3C 250 V AC 5000 mA خروجی رله R3A، R3C 30 V DC 5000 mA |
| ولتاژ خروجی | <= ولتاژ برق |
| افزایش موقت جریان مجاز | 1.1 x در طول 60 ثانیه (کار عادی) 1.5 x در طول 60 ثانیه (کار سنگین) |
| جبران لغزش موتور | قابل تنظیم اتوماتيك بدون توجه به بار ميتونه سرکوب بشه در قانون موتور مقناطیس دائمی موجود نیست |
| رامپ های شتاب و کاهش سرعت | خطی قابل تنظیم به صورت جداگانه از 0.01...9999 s |
| رابط فیزیکی | اترنت دو سیم RS 485 |
| ترمز به حالت توقف | با تزریق DC |
| نوع حفاظت | حفاظت حرارتی: موتور تورم امن خاموش: موتور قطع مرحله موتور: موتور حفاظت حرارتی: محرک تورم امن خاموش: راننده گرم شدن بیش از حد: راننده جریان بیش از حد بین مراحل خروجی و زمین: درایو فشار بیش از حد ولتاژ خروجی: درایو حفاظت از اتصال کوتاه: محرک وقفه فاز موتور: راننده ولتاژ بالا در اتوبوس DC: درایو ولتاژ بیش از حد خط تغذیه: محرک ولتاژ پایین خط تغذیه: محرک از دست دادن فاز خط تغذیه: محرک سرعت بیش از حد: رانندگی شکستن مدار کنترل: راننده |
| نرخ انتقال | 10، 100 مگابيت 4800 bps، 9600 bps، 19200 bps، 38.4 Kbps |
| رزولوشن فرکانس | واحد نمایش: 0.1 هرتز ورودی آنالوگ: 0.012/50 هرتز |
| قاب انتقال | RTU |
| اتصال الکتریکی | کنترل: پایانه های پیچ قابل برداشت 0.5....1.5 mm2/AWG 20...AWG 16 طرف خط: پای پیچ 25...50 mm2/AWG 4...AWG 1 موتور: محور پیچ 25...50 mm2/AWG 4...AWG 1 |
| نوع کانکتور | RJ45 (در ترمینال گرافیک از راه دور) برای Ethernet/Modbus TCP RJ45 (در ترمینال گرافیک از راه دور) برای Modbus سریال |
| فرمت داده | 8 بیت، پیکربندی غیرمستقیم، حتی یا بدون برابری |
| نوع قطبی شدن | هيچ مانع |
| حالت مبادله | نیمه دوپلیکس، دوپلیکس کامل، خود مذاکره ایترنت/Modbus TCP |
| تعداد آدرس ها | 1...247 برای Modbus سریال |
| روش دسترسی | برد Modbus TCP |
| عرضه | منبع تغذیه خارجی برای ورودی های دیجیتال: 24 ولت DC (19...30 ولت) ، <1.25 mA، نوع حفاظت: محافظت از بیش از حد و مدار کوتاه منبع داخلی پتانتیومتر مرجع (1 تا 10 kOhm): 10.5 V DC +/- 5٪، <10 mA، نوع حفاظت: محافظت از بیش از حد و مدار کوتاه منبع داخلی برای ورودی های دیجیتال و STO: 24 V DC (21...27 V) ، <200 mA، نوع حفاظت: محافظت از بیش از حد و مدار کوتاه |
| سیگنال دهی محلی | 3 لامپ LED برای تشخیص محلی 3 لامپ LED (دو رنگ) برای وضعیت ارتباطات جاسازی شده ۴ ال ای دی (دو رنگ) برای وضعیت ماژول ارتباطات 1 LED (سرخ) برای حضور ولتاژ |
| عرض | ۲۲۶ میلی متر |
| ارتفاع | ۶۷۳ میلی متر |
| عمق | ۲۷۱ میلی متر |
| وزن خالص | 28 کیلوگرم |
| شماره ورودی آنالوگ | 3 |
| نوع ورودی آنالوگ | ولتاژ AI1، AI2، AI3 قابل تنظیم با نرم افزار: 0...10 V DC، مقاومت: 31.5 kOhm، رزولوشن 12 بیت AI1، AI2، AI3 جریان قابل تنظیم با نرم افزار: 0...20 mA، مقاومت: 250 Ohm، رزولوشن 12 بیت ورودی آنالوگ ولتاژ AI2: - 10...10 V DC، مقاومت: 31.5 kOhm، رزولوشن 12 بیت |
| شماره ورودی جدا | 8 |
| نوع ورودی جداگانه | DI7، DI8 قابل برنامه ریزی به عنوان ورودی پالس: 0...30 kHz، 24 V DC (<= 30 V) |
| سازگاری ورودی | DI1...DI6: PLC سطح ورودی جداگانه 1 مطابق با EN/IEC 61131-2 DI5، DI6: PLC سطح ورودی جداگانه 1 مطابق با IEC 65A-68 STOA، STOB: PLC سطح ورودی جداگانه 1 مطابق با EN/IEC 61131-2 |
| منطق ورودی جداگانه | منطق مثبت (منبع) (DI1...DI8) ، < 5 ولت (حال 0) ، > 11 ولت (حال 1) منطق منفی (سنگ) (DI1...DI8) ، > 16 ولت (حال 0) ، < 10 ولت (حال 1) |
| شماره خروجی آنالوگ | 2 |
| نوع خروجی آنالوگ | ولتاژ قابل تنظیم با نرم افزار AQ1, AQ2: 0...10 V DC مقاومت 470 Ohm, رزولوشن 10 بیت جریان قابل تنظیم توسط نرم افزار AQ1، AQ2: 0...20 mA، وضوح 10 بیت جریان DQ-DQ+ قابل تنظیم با نرم افزار: 30 V DC جریان DQ-DQ+ قابل تنظیم با نرم افزار: 100 mA |
| مدت زمان نمونه گیری | 2 ms +/- 0.5 ms (DI1...DI4) - ورودی جداگانه 5 ms +/- 1 ms (DI5, DI6) - ورودی جداگانه 5 ms +/- 0.1 ms (AI1, AI2, AI3) - ورودی آنالوگ 10 ms +/- 1 ms (AO1) - خروجی آنالوگ |
| دقت | +/- 0.6٪ AI1, AI2, AI3 برای تغییرات دمایی 60 °C ورودی آنالوگ +/- 1٪ AO1، AO2 برای یک خروجی آنالوگ 60 درجه سانتیگراد |
| خطای خطی | AI1, AI2, AI3: +/- 0.15٪ از حداکثر مقدار برای ورودی آنالوگ AO1، AO2: +/- 0.2٪ برای خروجی آنالوگ |
| شماره خروجی رله | 3 |
| نوع خروجی رله | منطق رله قابل تنظیم R1: رله نقص NO/NC دوام الکتریکی 100000 چرخه منطق رله قابل تنظیم R2: رله دنباله ای NO دوام الکتریکی 100000 چرخه منطق رله قابل تنظیم R3: رله دنباله ای NO دوام الکتریکی 100000 چرخه |
| زمان تازه سازی | خروجی رله (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| حداقل جریان سوئیچ | خروجی رله R1, R2, R3: 5 mA در 24 V DC |
| حداکثر جریان سوئیچ | خروجی رله R1، R2، R3 در بار مقاومت، cos phi = 1: 3 A در 250 V AC خروجی رله R1، R2، R3 در بار مقاومت، cos phi = 1: 3 A در 30 V DC خروجی رله R1، R2، R3 در بار تحرک، cos phi = 0.4 و L / R = 7 ms: 2 A در 250 V AC خروجی رله R1، R2، R3 در بار تحرک، cos phi = 0.4 و L / R = 7 ms: 2 A در 30 V DC |
| انزوا | بین ترمینال های قدرت و کنترل |
| حداکثر فرکانس خروجی | 500 کیلوهرتز |
| حداکثر جریان ورودی | 53.3 A |
| انتخاب برنامه درایو با سرعت متغیر | ساختمان - کمپرسور HVAC سانتریفیوژ فرآوری مواد غذایی و نوشیدنی های دیگر فنر معدنی و فلزی پمپ معدنی و فلزی معدن فنر نفت و گاز آب و فاضلاب کاربرد دیگر ساختمان - کمپرسور پیچدار HVAC پمپ پردازش مواد غذایی و نوشیدنی فنر فرآوری مواد غذایی و نوشیدنی اتم سازی مواد غذایی و نوشیدنی پمپ الکترو غوطه ور نفت و گاز (ESP) پمپ تزریق آب روغن و گاز پمپ سوخت جت نفت و گاز کمپرسور نفت و گاز برای پالایشگاه پمپ سانتریفیوژ آب و فاضلاب پمپ جابجایی مثبت آب و فاضلاب پمپ الکترو غوطه ور آب و فاضلاب (ESP) پمپ پیچ آب و فاضلاب کمپرسور آب و فاضلاب کمپرسور پیچ آب و فاضلاب کمپرسور آب و فاضلاب سانتریفیوژ فنر آب و فاضلاب حمل کننده آب و فاضلاب مخلوط کننده آب و فاضلاب |
| محدوده قدرت موتور AC-3 | 30 تا 50 کیلو وات در 380 تا 440 ولت سه فاز 30 تا 50 کیلو وات در 480 تا 500 ولت 3 فاز |
| مقدار در هر مجموعه | 1 |
| نصب محفظه | نصب روی دیوار |
| مقاومت عایق بندی | > 1 MOhm 500 V DC برای 1 دقیقه به زمین |
|---|---|
| سطح سر و صدا | 63.5 دبیل مطابق با 86/188/EEC |
| از بین رفتن قدرت در وات | محرک طبیعی: 93 وات در 380 ولت، فرکانس تغییر 4 کیلو هرتز محرک اجباری: 640 وات در 380 ولت، فرکانس تغییر 4 کیلو هرتز |
| حجم هوا خنک کننده | ۲۴۰ متر در ساعت |
| موقعیت عملیاتی | عمودی +/- 10 درجه |
| حداکثر THDI | <48٪ از 80...100٪ بار با مطابقت با IEC 61000-3-12 |
| سازگاری الکترومغناطیسی | آزمایش ایمنی تخلیه الکترواستاتیک سطح 3 مطابق با IEC 61000-4-2 آزمایش ایمنی میدان الکترومغناطیسی تابش فرکانس رادیویی سطح 3 مطابق با IEC 61000-4-3 آزمایش مقاومت سریع الکتریکی سطح 4 مطابق با IEC 61000-4-4 1.2/50 μs - 8/20 μs آزمایش مقاومت به افزایش سطح 3 مطابق با IEC 61000-4-5 آزمایش ایمنی رادیویی سطح 3 مطابق با IEC 61000-4-6 |
| درجه آلودگی | 2 مطابق با استاندارد EN/IEC 61800-5-1 |
| مقاومت لرزش | 1.5 میلی متر از اوج به اوج (f= 2...13 Hz) مطابق با IEC 60068-2-6 1 gn (f= 13...200 Hz) مطابق با IEC 60068-2-6 |
| مقاومت در برابر ضربه | 15 gn برای 11 ms مطابق با IEC 60068-2-27 |
| رطوبت نسبی | 5...95٪ بدون تهویه مطابق با IEC 60068-2-3 |
| دمای هوای محیط برای کار | -15 تا 50 درجه سانتیگراد (بدون کاهش درجه) 50 تا 60 درجه سانتیگراد (با فاکتور کاهش) |
| دمای هوای محیط برای ذخیره سازی | -40 تا 70 درجه سانتیگراد |
| ارتفاع عملیاتی | <= 1000 متر بدون کاهش قیمت 1000...4800 متر با کاهش جریان 1٪ در هر 100 متر |
| صدور گواهینامه محصولات | TÜV ATEX INERIS UL CSA منطقه ATEX 2/22 DNV-GL |
| علامت گذاری | CE |
| استانداردها | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 محیط زیست 1 دسته C2 EN/IEC 61800-3 محیط زیست 2 دسته C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| دسته بندی ولتاژ بالا | III |
| حلقه تنظیم | تنظیم کننده PID تنظیم پذیر |
| سطح سر و صدا | 63.5 دی سی بی |
| درجه آلودگی | 2 |
| واحد نوع بسته 1 | PCE |
|---|---|
| تعداد واحدها در بسته 1 | 1 |
| بسته 1 ارتفاع | 55.0 سانتی متر |
| بسته بندی 1 عرض | 84.0 سانتی متر |
| بسته 1 طول | 33.0 سانتی متر |
| بسته بندی 1 وزن | 38.0 کیلوگرم |
