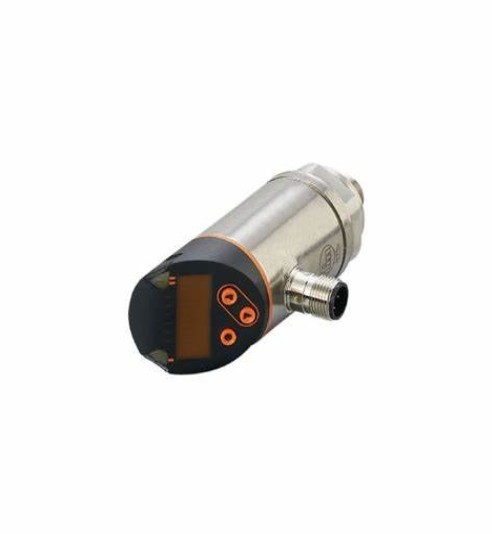

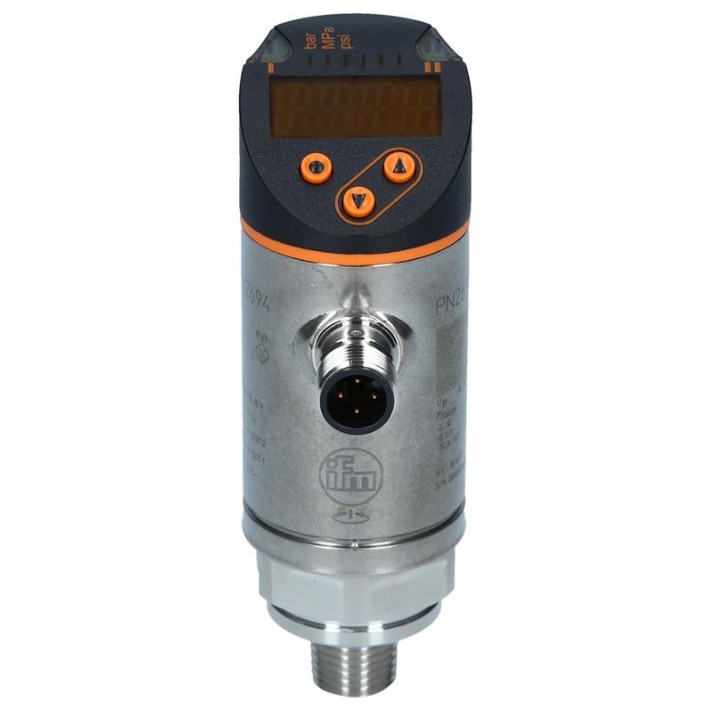

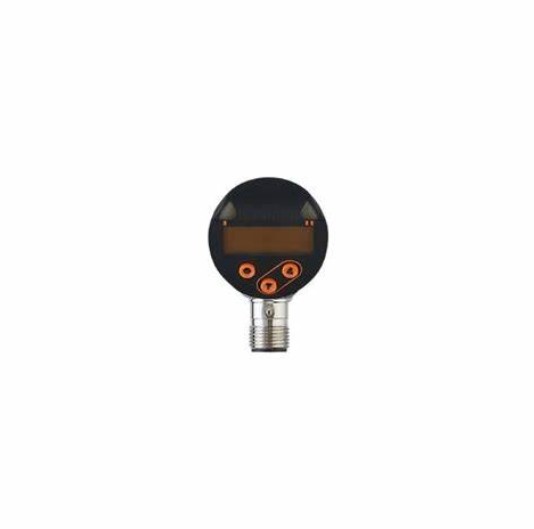

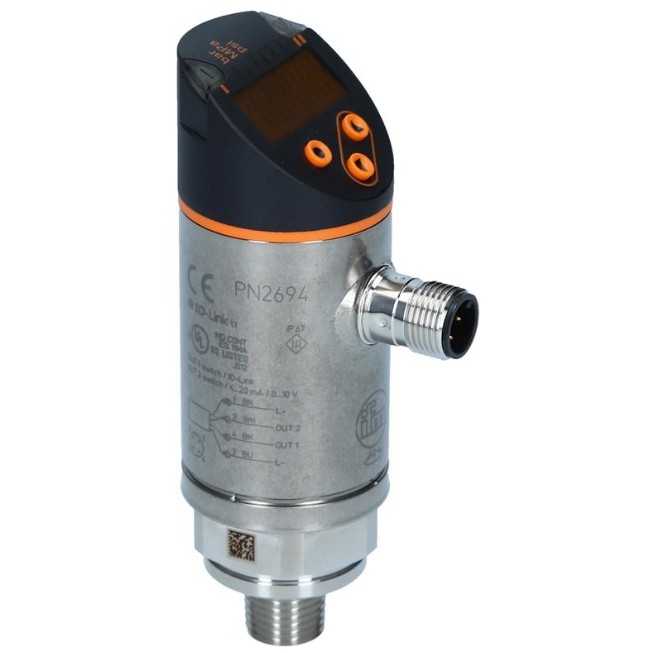

سنسور فشار IFM با صفحه نمایش PN2694 PN-010-REN14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
محل منبع چین
نام تجاری IFM
گواهی CE
شماره مدل PN2694
مقدار حداقل تعداد سفارش 1
قیمت USD$220
جزئیات بسته بندی کارتن
زمان تحویل 6-8 هفته
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه 500 PC

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ عملیاتی [V 9 مصرف جریان [mA 9
حداقل مقاومت عایق بندی [MΩ] 9 کلاس حفاظت III
برجسته کردن

حسگر فشار IFM با نمایش,IFM PN2694 سنسور فشار,سنسور فشار ایالات متحده با صفحه نمایش

,

IFM PN2694 Pressure sensor

,

US Pressure sensor with display
پیام بگذارید
توضیحات محصول
ویژگی های محصول
تعداد ورودی و خروجی تعداد خروجی های دیجیتال: 2؛ تعداد خروجی های آنالوگ: 1
محدوده اندازه گیری
-1...10 بار -14.6...145 psi -100 تا 1000 کپا -0.1...1 MPa
اتصال فرآیند اتصال رشته ای 1/4" رشته خارجی NPT
درخواست
سیستم تماس های طلا شده
عنصر اندازه گیری سلول اندازه گیری فشار ظرفی سرامیکی
درخواست برای کاربردهای صنعتی
رسانه ها مایعات و گازها
دمای متوسط [°C] -25...80
حداقل فشار انفجار
150 بار ۲۱۷۵ psi 15 MPa
درجه بندی فشار
75 بار 1087 psi 7.5 MPa
مقاومت خلاء [mbar] -1000
نوع فشار فشار نسبی؛ خلاء
حداکثر کارایی (برای درخواست ها بر اساس CRN)
50 بار ۷۲۵ پی اس آی 5 MPa
داده های برق
ولتاژ عملیاتی [V] 18...30 DC؛ (به SELV/PELV)
مصرف فعلی [mA] < 35
حداقل مقاومت عایق بندی [MΩ] 100(500 ولت DC)
کلاس حفاظت III
حفاظت از قطب معکوس آره
زمان تأخیر روشن شدن برق 0.3
نگهبان یکپارچه آره
ورودی / خروجی
تعداد ورودی و خروجی تعداد خروجی های دیجیتال: 2؛ تعداد خروجی های آنالوگ: 1
خروجی
تعداد کل خروجی 2
سیگنال خروجی سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ IO-Link؛ (قابل تنظیم)
طراحی الکتریکی PNP/NPN
تعداد خروجی های دیجیتال 2
عملکرد خروجی به طور معمول باز / بسته است.
حداکثر خروجی قطره ولتاژ DC [V] 2
در حال حاضر در حال اجرا است. 250
فرکانس سوئیچینگ DC [Hz] < 500
تعداد خروجی های آنالوگ 1
خروجی جریان آنالوگ [mA] 4....20؛ (توسعه پذیر 1: 5)
حداکثر بار [Ω] 500
ولتاژ خروجی آنالوگ [V] 0....10؛ (توسعه پذیر 1: 5)
مقاومت حداقل بار [Ω] 2000
حفاظت از اتصال کوتاه آره
نوع محافظت از اتصال کوتاه بله (بدون قفل کردن)
حفاظت از بیش از حد آره
محدوده اندازه گیری/تنظیم
محدوده اندازه گیری
-1...10 بار -14.6...145 psi -100 تا 1000 کپا -0.1...1 MPa
نقطه شروع آنالوگ
-1...8 بار -14.6...116 psi -0.1....0.8 مپای
نقطه پایانی آنالوگ
1...10 بار 14.6...145 psi 0.1...1 MPa
تنظیمات کارخانه / CMPT = 2
نقطه تنظیم SP
-0.94...10 بار -۱۳6...145 psi -0.094...1 MPa
نقطه بازنشستگی rP
-0.98....9.96 بار -14.2....144.4 psi -0.098....0.996 MPa
حداقل تفاوت بین SP و rP
0.06 بار 0.6 psi 0.006 MPa
در مراحل
0.02 بار 0.2 psi 0.002 MPa
حالت_B وضوح بالا / CMPT = 3
نقطه تنظیم SP
-0.94...10 بار -۱۳6...145 psi -0.094...1 MPa
نقطه بازنشستگی rP
-0.98....9.96 بار -14.2....144.4 psi -0.098....0.996 MPa
حداقل تفاوت بین SP و rP
0.06 بار 0.6 psi 0.005 MPa
در مراحل
0.01 بار 0.1 psi 0.001 MPa
دقت / انحراف
دقت نقطه سوئیچ [٪ از دامنه] < ± 04؛ (به پایین برگردد 1:1)
تکرار پذیری [٪ از طول مدت] < ± 01(با نوسانات دما < 10 K؛ کاهش 1:1)
انحراف از ویژگی ها [٪ از دامنه] < ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (تغییر:1; BFSL = بهترین خط مستقیم مناسب؛ LS = تنظیم مقدار محدودی)
انحراف هیسترسیس [٪ از دامنه] < ± 01؛ (به پایین برگردد 1:1)
ثبات بلند مدت [٪ از مدت زمان] < ± 005؛ (به سمت پایین 1:1در هر شش ماه
ضریب دمای نقطه صفر [٪ از محدوده / 10 K] < ± 02(-0 تا 80 درجه سانتیگراد)
ضریب دمای طول کشش [٪ از طول کشش / 10 K] < ± 02(-0 تا 80 درجه سانتیگراد)
یادداشت در مورد دقت / انحراف دقت نقطه سوئیچ، خط خطی در DNV GL: < ± 1٪: < ± 1٪
زمان واکنش
زمان پاسخ [ms] < 15
زمان تاخیر قابل برنامه ریزی dS، dr [s] 0....50
مقدار فرآیند خنک کننده dAP [s] 0....4
خنک کننده برای خروجی آنالوگ dAA [s] 0....4
حداکثر زمان پاسخ در خروجی آنالوگ [ms] 3
نرم افزار / برنامه نویسی
گزینه های تنظیم پارامتر هیستریز / پنجره؛ به طور معمول باز / بسته؛ تاخیر روشن شدن / خاموش شدن؛ خنک کننده؛ واحد نمایش؛ خروجی جریان / ولتاژ
رابط ها
رابط ارتباطی IO-Link
نوع انتقال COM2 (38,4 kBaud)
بازنگری IO-Link 1.1
استاندارد SDCI IEC 61131-9
حالت SIO آره
کلاس بندر اصلی مورد نیاز A؛ (وقتی پین 2 متصل نشده است: B)
شناسه های دستگاه پشتیبانی شده
نوع عملیات ID دستگاه
تنظیمات کارخانه / CMPT = 2 473
حالت_B وضوح بالا / CMPT = 3 989
یادداشت
برای اطلاعات بیشتر لطفا فایل PDF IODD را در "Downloads" ببینید.
تنظیمات کارخانه / CMPT = 2
پروفایل حسگر هوشمند: متغیر داده پردازش؛ شناسایی دستگاه، تشخیص دستگاه
حداقل زمان چرخه فرآیند [ms] 2.3
فشار رزولوشن IO-Link [بار] 0.01
داده های فرآیند IO-Link (سیکلیک)
عملکرد طول بیت
فشار 14
اطلاعات تغییر دوگانه 2
عملکردهای IO-Link (acyclic) برچسب خاص برنامه
حالت_B وضوح بالا / CMPT = 3
پروفایل سنسور هوشمند ED2: سنسور اندازه گیری دیجیتال (0x000A) ، شناسایی و تشخیص (0x4000)
حداقل زمان چرخه فرآیند [ms] 3
فشار رزولوشن IO-Link [بار] 0.005
داده های فرآیند IO-Link (سیکلیک)
عملکرد طول بیت
فشار 16
وضعیت دستگاه 4
اطلاعات تغییر دوگانه 2
عملکردهای IO-Link (acyclic) برچسب خاص برنامه
شرایط عملیاتی
دمای محیط [°C] -25...80
دمای نگهداری [°C] -چهارده...100
حفاظت IP 65؛ IP 67
آزمایشات / تاییدات
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
مقاومت در برابر ضربه
DIN EN 60068-2-27 50 گرم (11 میلیمتر)
مقاومت لرزش
DIN EN 60068-2-6 20g (10...2000 هرتز)
MTTF [سال] 138
تایید UL
شماره تأیید UL J012
دستورالعمل تجهیزات تحت فشار شیوه های مهندسی صحیح؛ می تواند برای مایعات گروه 2 استفاده شود؛ مایعات گروه 1 بر اساس درخواست
داده های مکانیکی
وزن [g] 246
مواد فولاد ضد زنگ (1.4404 / 316L) ؛ PBT+PC-GF30؛ PBT-GF20؛ PC
مواد (بخش های مرطوب شده) فولاد ضد زنگ (1.4404 / 316L) ؛ Al2O3 (سرامیک) ؛ FKM
حداقل چرخه های فشار ۱۰۰ میلیون
چرخش محکم کننده [Nm] > 50؛ (مربوط به روغن، مهر و فشار)
اتصال فرآیند اتصال رشته ای 1/4" رشته خارجی NPT
عنصر محدود کننده یکپارچه نه (می تواند به بعد مجهز شود)
نمایشگرها / عناصر عملیاتی
نمايش
واحد نمایش 3 × LED، سبز (بار، psi، MPa)
وضعیت تغییر 2 × LED، زرد
مقادیر اندازه گیری شده نمایش حروف و ارقام، قرمز/سبز چهار رقمی
ملاحظات
مقدار بسته بندی يک تا
اتصال الکتریکی
ارتباط کانکتور: 1 x M12؛ کد: A؛ تماس: طلا شده
