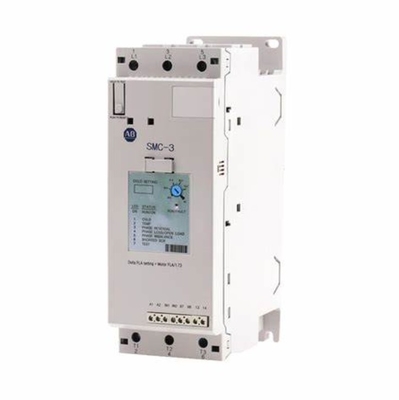

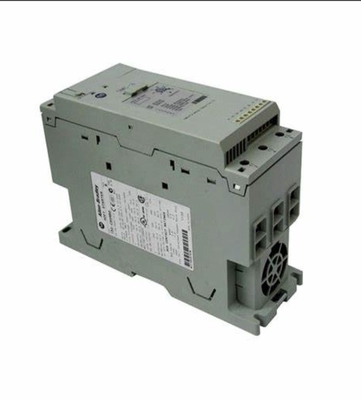

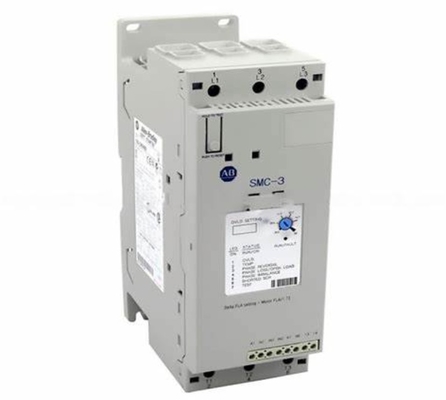

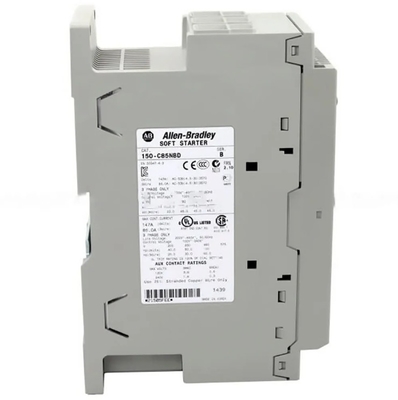

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 کنترل کننده موتور هوشمند سه سیم باز
| محل منبع | چین |
|---|---|
| نام تجاری | ALLEN-BRADLEY |
| گواهی | CE |
| شماره مدل | 150-C85NBD |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | USD$1030 |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | در انبار |
| شرایط پرداخت | L/C، D/A، T/T، Western Union، MoneyGram، D/P |
| قابلیت ارائه | 500 PC |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع محوطه | باز | رتبه بندی فرکانس | 50/60 |
|---|---|---|---|
| وضعیت مورد | فعال | سازنده | اتوماسیون راکول |
| نوع محصول | ساده | ||
| برجسته کردن | کنترل کننده موتور هوشمند روکول اتومات,کنترل کننده موتور هوشمند آلن بردلی,کنترل کننده موتور هوشمند سه سیم,ALLEN-BRADLEY Smart Motor Controller,3-Wire Smart Motor Controller |
||
توضیحات محصول
مشخصات فنی
برق
| با نمايشگاه | نه |
|---|---|
| نوع ولتاژ برای فعال کردن | AC/DC |
| ولتاژ کار نامی Ue | 200 ولت |
| ولتاژ نامی منبع کنترل در AC 50 Hz | 100 ولت |
| ولتاژ ولتاژ کنترل نامی در AC 60 Hz | 100 ولت |
| جریان بیش از حد | 28.3 A |
| نوع کنترل کننده | SMC-3 |
| حفاظت از DV/DT | 1000V/μs برای مدار قدرت |
| ولتاژ اوج تکراری | 1400 ولت در UL/CSA/NEMA برای مدار برق |
| فرکانس کار | 50/60 هرتز در UL/CSA/NEMA برای مدار برق |
| قدرت موتور متصل به خط، حداکثر | 45 کیلو وات @ 380/400/415 ولت AC، 50 هرتز، سه فاز |
| قدرت موتور متصل به دلتا، حداکثر | 25...100 اسپی @ 460 ولت AC، 60 هرتز، 3 فاز |
| دسته بندی ولتاژ بالا | III در هر IEC برای تماس های کمکی نصب جانبی |
| ولتاژ امپولسی نامی | ۶ کیلوولت برای مدار برق |
| مقاومت دی الکتریک | 2500 ولت AC در IEC برای مدار برق |
| جریان موتور متصل به خط | 28.3...85 A @ 380/400/415/460V AC، سه فاز |
| جریان موتور متصل به دلتا | 50...147 A @ 380/400/415/460V AC، سه فاز |
| ولتاژ عایق بندی | برق متناوب 600 ولت در UL/CSA/NEMA برای مدار برق |
| ولتاژ کار نامی | 250V AC/30V DC برای UL/CSA/NEMA برای تماس های کمکی نصب جانبی |
| قدرت کنترل نامی در هنگام شروع با فن | 200 mA @ 120V AC/100 mA @ 240V AC، 700 mA @ 24V AC/DC |
| جریان ورودی در حالت OFF | <10 mA، <12 mA @ ولتاژ ورودی حالت OFF (IN1, IN2) برای مدار کنترل |
| لیست دستگاه های حفاظت از اتصال کوتاه | تاخیر غیر زمانی قطع کننده مدار مغناطیسی حرارتی ظرفیت بالا کلاس تاخیر زمان CC / J / L |
| تعداد تماس ها | TB-97, -98 (OVLD/Fault): 1 برای تماس های کمکی |
| جریان نقص در دسترس با ظرفیت بالا، حداکثر | 70 kA @ 600V، حداکثر جریان 300 A فیوز با تاخیر زمان کلاس J یا کلاس L برای موتورهای متصل به داخل دلتا |
| نوع جریان | TB-97، -98 (OVLD/Fault): AC/DC برای تماس های کمکی |
| جریان حرارتی معمولی (Ith) | TB-97، -98 (OVLD/Fault): 1 A برای تماس های کمکی |
| نوع مدار کنترل | TB-97, -98 (OVLD/Fault): رله الکترومغناطیسی برای تماس های کمکی |
| نوع تماس ها | TB-97، -98 (OVLD/Fault): به طور معمول باز (NO) برای تماس های کمکی |
| دسته بندی استفاده | TB-23, -24 (عادی/به سرعت بالا) ، TB-33, -34 (عادی/به سرعت بالا): C300/R150 برای UL/CSA/NEMA برای تماس های کمکی نصب جانبی |
| جریان تشقی نامی، حداکثر | TB-97، -98 (OVLD/Fault): 0.6 A @ 120V AC و 0.3 A @ 240V AC برای تماس های کمکی |
| ویژگی استاندارد کنترل کننده | توقف نرم |
| جریان معیاری موجود خطا، حداکثر | 10 kA @ حداکثر فیوز استاندارد 400 A برای دستگاه دلتا |
| حفاظت از اضافه بار موتور | آره |
| عملکرد دستگاه محافظت از اتصال کوتاه (SCPD) | نوع 1 |
| کلاس سفر بیش از حد قابل انتخاب | کلاس سفر 10، 15 یا 20 |
| زمان شروع قابل انتخاب | 25، 10، 15، 20، 25 یا 30 ثانیه |
| ولتاژ ورودی در حالت OFF (IN1, IN2) ، حداکثر | 40 ولت AC، 17 ولت DC/12 ولت AC برای مدار کنترل |
| محدوده جریان قابل انتخاب | 150٪، 250٪، 350٪ و 450٪ جریان بار کامل |
| ولتاژ ورودی حالت ON، در هنگام شروع (IN1, IN2) | حداقل 85 ولت AC، 19.2 ولت DC/19.2 ولت AC برای مدار کنترل |
| جریان ورودی حالت روشن (IN1, IN2) | 9.8 mA @ 120V AC/19.6 mA @ 240V AC برای مدار کنترل، 7.3 mA @ 24V AC/DC برای مدار کنترل |
ماشین آلات
| درجه حفاظت (IP) | IP2X |
|---|---|
| وزن | 2.25 کیلوگرم |
| شوک | عملکردی: 15G |
| عرض | 72 میلی متر (2.83 اینچ) |
| عمق | 130 میلی متر (5.12 اینچ) |
| ارتفاع | 206 میلی متر (8.11 اینچ) |
| اندازه کابل | 2.5...95 mm2 (14...3/0 AWG) برای پایانه های برق خط |
| ارتعاش | عملیاتی: 1.0 G اوج، 0.15 میلی متر (0.006 اینچ) جابجایی |
| درستش کن | TB-97، -98 (OVLD/Fault): 432VA برای تماس های کمکی |
| استراحت کن | TB-97، -98 (OVLD/Fault): 72VA برای تماس های کمکی |
| چرخش محکم کننده | 11.3....12.4 Nm (100...110 lb.inch) برای ترمینال های قدرت بار |
| بای پاس داخلی | آره |
| عملکرد | جهت واحد |
| شروع شروع قابل انتخاب - 450٪ FLA | 0، 0.5، 1.0یا 1.5 ثانیه |
| چرخش اولیه قابل انتخاب | 15٪، 25٪، 35٪ و 65٪ از گشتاور قفل شده |
| توقف نرم قابل انتخاب | خاموش، 100٪، 200٪، یا 300٪ از تنظیمات زمان شروع در صورت سیم کشی |
محیط زیست
| تبعید گرما در حالت ثابت | ۸۲ وات |
|---|---|
| دمای نگهداری و حمل | -25 °C |
| محدوده درجه حرارت محیطی نامی بدون کاهش درجه | -5 °C |
| رطوبت | 5...95% بدون فشرده سازی |
| دمای کار | باز: -5 تا 50 °C (23 تا 122 °F) |
| سطح انتشار EMC | انتشار تابش: کلاس A بر اساس IEC |
| سطح ایمنی EMC | فشار انتقالی: بر اساس EN/IEC 60947-4-2 بر اساس IEC |
| ارتفاع | 2000 متر |
| درجه آلودگی | 2 |
ساخت و ساز
| اندازه سوراخ نصب | 5.3 میلی متر |
|---|---|
| تعداد قطب ها | تجهیزات برای 3 فاز فقط برای مدار قدرت طراحی شده است |
| محفظه | نوع باز |
