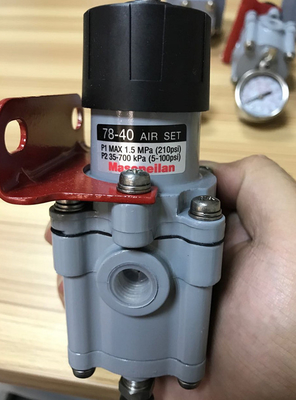

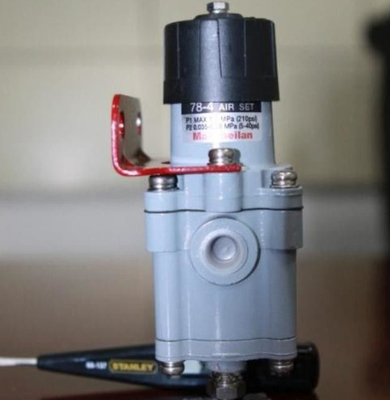

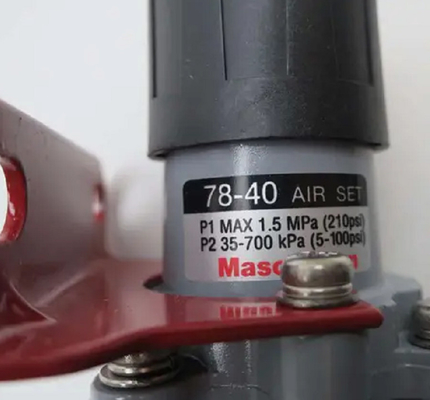

محدوده فشار اصلی Masoneilan 78-40 تنظیم کننده فیلتر 5 - 100psi

Masoneilan 78-40 تنظیم کننده فیلتر محدوده فشار 5-100psi

تنظیم کننده های فشار سری 78 شیرهای فشرده، سبک وزن و با عملکرد بالا هستند.آنها در درجه اول برای تامین یک منبع پایدار از هوا به تجهیزات کنترل فرآیند مانند کنترلرهای پنوماتیک و موقعیت دهنده های دریچه کنترل استفاده می شوند

اصل کار

چرخش دکمه تنظیم فشار، بهار محدوده را در برابر صفحه دیافراگم فشرده می کند و دریچه اصلی را باز می کند.از طریق آسپریاتور جریان پیدا می کند و روی قسمت پایین دیافراگم عمل می کند.این حالت متعادل فشار خروجی ثابت را با تغییرات در فشار تغذیه و بار خروجی حفظ می کند.اگر فشار خروجی بالاتر از فشار تنظیم شده باشددر صورت قرار گرفتن کثافت یا سایر مواد خارجی زیر صندلی دریچه ورودی که منجر به افزایش فشار خروجی می شود،فشار اضافی روی دیافراگم باعث می شود که شیر تخلیه باز شود.، تخلیه هوا بیش از حد از طریق صندلی دریچه کمک و دریچه فاضلاب به اتمسفر
