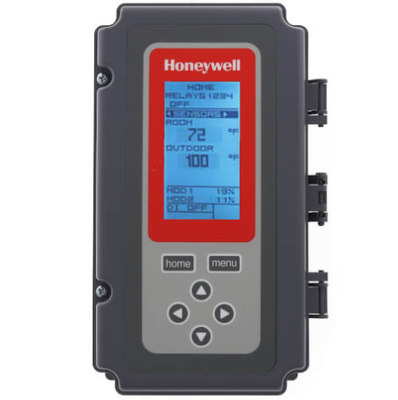

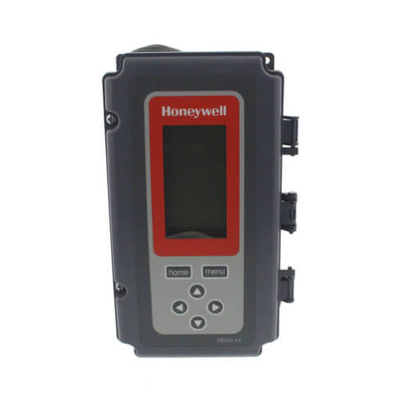

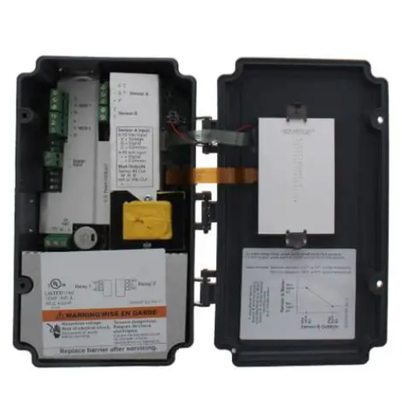

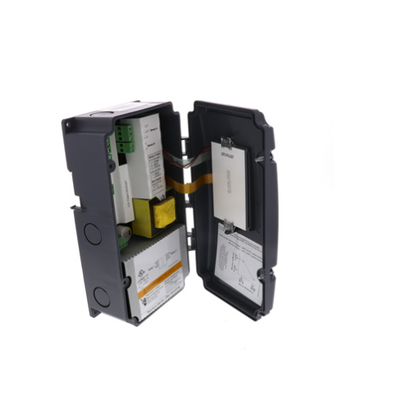

کنترل کننده دمای الکترونیک جدید T775B2016 با قدرت 24، 120 یا 240 وات و -40 درجه فارنهایت تا 140 درجه فارنهایت

توان: 24، 120، یا 240 Vac. 50/60 هرتز یک زمین جداگانه برای هر منبع برق مورد نیاز است. مصرف برق: • حداکثر 8 VA در 60 هرتز • حداکثر 10 VA در 50 هرتز دمای عملیاتی و ذخیره‌سازی رتبه‌بندی محیط: • -40 درجه فارنهایت تا 125 درجه فارنهایت (-40 درجه سانتی‌گراد تا 52 درجه سانتی‌گراد) @ 50 هرتز • -40 درجه فارنهایت تا 140 درجه فارنهایت @ 60 درجه سانتی‌گراد (40-6) رطوبت: 5% تا 95% بدون متراکم ابعاد: به شکل 1 در صفحه 4 مراجعه کنید. همه کنترل‌کننده‌های T775 در هر جهتی روی پانل یا دیوار قابل نصب هستند. ورودی دیجیتال (DI): 18 Vdc و 3.5 میلی آمپر (برای انتخاب تماس خارجی) هشدار خروجی دیجیتال (DO) (فقط T775P): • جریان متناوب (AC): — 30 Vac RMS; 1.5 یک هجوم ثابت 3 آمپر PF 0.45 NC — 20 Vac RMS. حداقل بار 100 میلی آمپر روی کنتاکت های NO و NC • جریان مستقیم (DC): 1 میلی آمپر در 100 میلی ولت DC حداقل بار توجه: در کاربردهایی که نیاز به رله سیگنال تماس طلایی دارند، ممکن است یک رله سیگنال خارجی یا مقاومت بار اضافی برای خروجی دیجیتال مورد نیاز باشد. رتبه های خروجی تماس رله (NO و NC): • 1/2 اسب بخار; 9.8 AFL، 58.8 ALR @ 120 Vac • 1/2 اسب بخار; 4.9 AFL، 29.4 ALR @ 240 Vac • وظیفه خلبانی 125 VA @ 120/240 Vac • خروجی های تعدیل کننده 10A @ 24 Vac (مقاومتی): • 0-10 Vdc; درایو حداقل 2000 اهم • 2-10 Vdc. درایو حداقل 2000 اهم • 4-20 میلی آمپر. درایو حداکثر 600 اهم • سری الکترونیک 90; به مقاومت 340 اهم (شامل) در ترمینال های R و W نیاز دارد • محدودیت های دمایی با حس شناور (نمایش داده شده): • حداقل -60 درجه فارنهایت (-51 درجه سانتیگراد) • حداکثر 270 درجه فارنهایت (132 درجه سانتیگراد)
