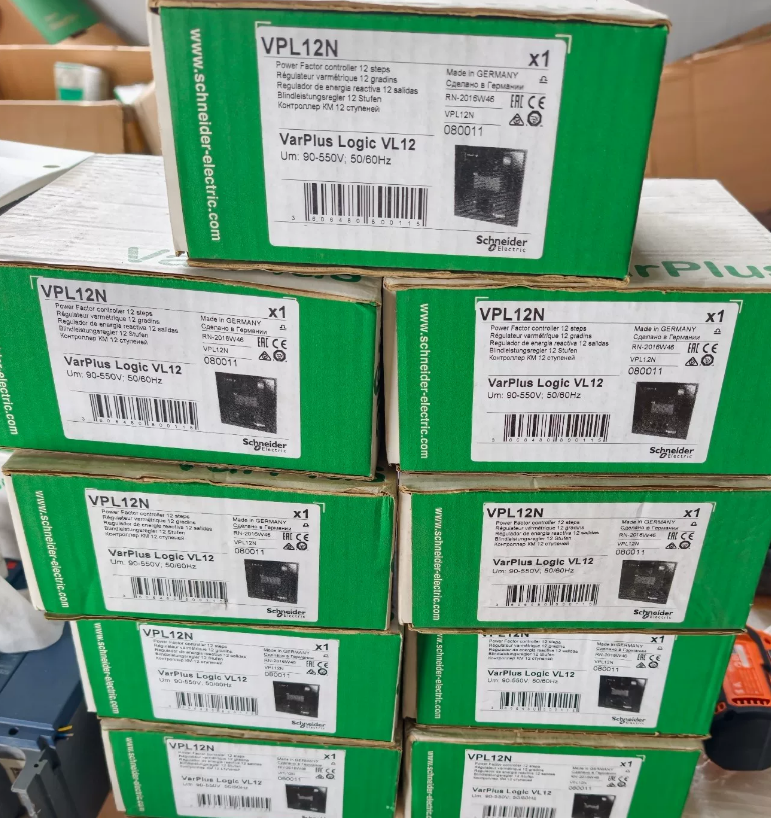

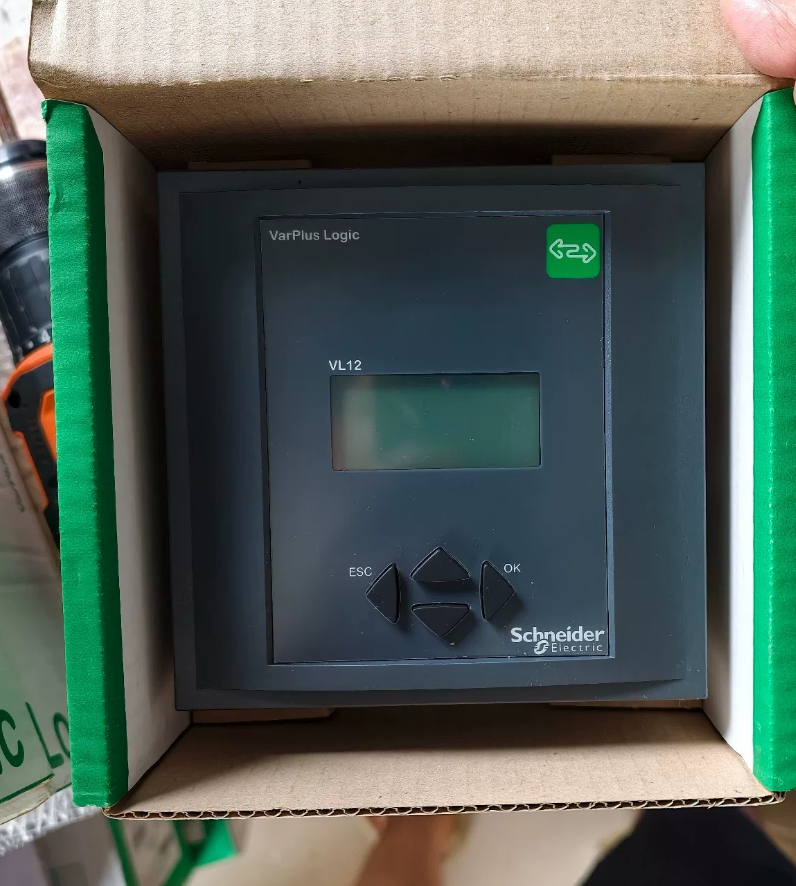

کنترلر قدرت اصلي جديد SCHNEIDER VPL12N در انبار است.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
محل منبع آلمان
نام تجاری SCHNEIDER
شماره مدل VPL12N
مقدار حداقل تعداد سفارش 2
قیمت USD＄520
جزئیات بسته بندی بسته بندی اصلی
زمان تحویل در انبار
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union
قابلیت ارائه 10 عدد
جزئیات محصول
پیام بگذارید
توضیحات محصول



مشخصات

اصلی
محدوده PowerLogic

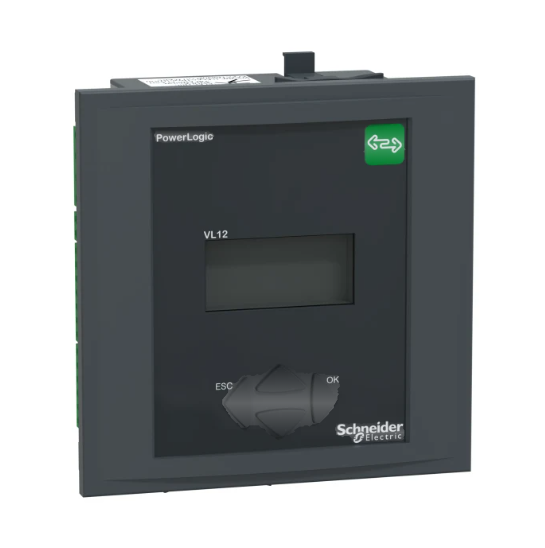

نام محصول کنترلر PFC PowerLogic
نوع محصول یا جزء کنترل کننده ضریب قدرت
نام کوتاه دستگاه VPL12
مکمل
تعداد مخاطبین خروجی مرحله 12
[ما] ولتاژ منبع تغذیه نامی 90...550 ولت متناوب
<= 999 کیلو ولت AC با VT خارجی
جریان اندازه گیری 0…5 A
ولتاژ اندازه گیری 90…550 ولت AC 50/60 هرتز
حالت عملیاتی دستی یا اتوماتیک
تعداد عملیات ربع برای کاربرد ژنراتور 4
اتصال دستگاه Modbus ارتباطی RS485
تابع ورودی سوئیچ 1 x تماس خشک
کد رنگ جلو خاکستری تیره RAL 7016
نوع نمایشگر LCD با نور پس زمینه
اندازه نمایشگر 56 × 25 میلی متر
تابع موجود است برنامه نویسی دستی
مقداردهی اولیه خودکار
تشخیص خودکار
برنامه نویسی پیشرفته (کارشناس)
هر دنباله گام
نوع اندازه گیری ضریب توان و جابجایی PF (امضا، چهار ربع)
اعوجاج هارمونیک کل جریان THD (I)
میانگین ضریب توان در طول عمر
حداکثر دما
جریان فاز I1، I2، I3 RMS در بار
توان فعال P، P1، P2، P3 در بار
توان راکتیو Q، Q1، Q2، Q3 در بار
قدرت ظاهری S، S1، S2، S3 در بار
ولتاژ U21، U32، U13، V1، V2، V3 در بار
نوع اندازه گیری اضافه بار جریان خازن Irms/I1
هارمونیک ولتاژ مجزا
ضریب قدرت
زمان عملیات
Cos φ
دمای محیط داخل کابین
قهوهای مایل به زرد φ
اطلاعات نمایش داده شده تعداد چرخه های سوئیچینگ در هر مرحله
اندازه گام فردی بر حسب kVAr
ظرفیت گام باقی مانده بر حسب %
نوع آلارم ها افت انرژی مرحله ای < 75 %) پیام و تماس زنگ هشدار + مرحله مسدود شده است
مرحله پیام معیوب و تماس زنگ هشدار + مرحله مسدود شده است
جریان بالا > 6 A CT) پیام و تماس زنگ
شکار (تنظیم ناپایدار) پیام و تماس زنگ + مرحله مسدود شده است
جریان کم < 15 mA CT) پیام و تماس زنگ
پیام جبران بیش از حد و تماس با زنگ
اضافه بار جریان خازن (Irms/I1) > 130 % I1) پیام و تماس آلارم + مرحله خاموش
بیش از دمای 50 درجه سانتیگراد) پیام و تماس زنگ + مرحله خاموش است
سوئیچ فن بیش از 30 درجه سانتیگراد
Over Voltage +/- 10%) پیام و تماس زنگ هشدار + کنترل متوقف شد
اعوجاج هارمونیک کل > 7٪ پیام و تماس زنگ + مرحله خاموش است
ثبت داده ها 5 آلارم
زنگ ساعت عملیاتی 100000 ساعت بدون تعمیر و نگهداری
هشدار ضد عملیاتی 65000 چرخه بدون تعمیر و نگهداری
نوع ورودی فاز به فاز
فاز به خنثی
به قطبیت سی تی حساس نیست
غیر حساس به قطبیت چرخش فاز
ورودی جریان CT...X/5 A و X/1 A
نوع خروجی رله کنترل 0.2 A 110 ولت DC
رله کنترل 1 A 48 ولت DC
رله کنترل 2 A 400 ولت AC 50/60 هرتز
رله کنترل 1 A 24 ولت DC
رله کنترل 5 A 250 ولت AC 50/60 هرتز
رله کنترل 5 A 120 ولت AC 50/60 هرتز
فن 5 A 250 ولت AC 50/60 هرتز
فن 1 A 48 ولت DC
رله آلارم 5 A 250 ولت AC 50/60 هرتز
رله دزدگیر 1 A 48 ولت DC
حداکثر در ترمینال مشترک 10 A
تنظیمات حالت عملکرد خودکار
دستی
نوع تنظیم انتخاب خودکار برنامه های پله ای
انتخاب برنامه های پله ای LIFO
انتخاب برنامه های پله ای خطی
تاخیر بین 2 سوئیچ متوالی در همان مرحله 5...1200 ثانیه
تنظیمات مرحله ای برنامه نویسی خودکار
برنامه نویسی پیکربندی مرحله ای خاموش است
برنامه نویسی پیکربندی مرحله ثابت شد
هدف cos phi 0.7 القایی...0.7 خازنی
هدف cos phi dual cos φ
دقت اندازه گیری ولتاژ +/- 1٪
فعلی +/- 1٪
فرکانس +/- 1 %
انرژی (P,Q,S) +/- 2 %
Cos φ +/- 2 %
اعوجاج هارمونیک کل ولتاژ THD (U) +/- 2 %
هارمونیک ولتاژ مجزا +/- 3 %
دما +/- 3 درجه سانتی گراد
محدوده تاخیر زمانی 1...6500 ثانیه در وصل مجدد)
1...6500 ثانیه در پاسخ)
تجهیزات ارائه شده راهنمای کاربر
حالت نصب فلاش نصب شده
پشتیبانی نصب پانل 0.04…0.1 اینچ (1…3 میلی متر)
محل نصب در کابینه
ابعاد برش خورده 138 × 138 میلی متر
ارتفاع 5.7 اینچ (144 میلی متر)
عرض 5.7 اینچ (144 میلی متر)
عمق 2.3 اینچ (58 میلی متر)
وزن محصول 1.3 پوند (ایالات متحده) (0.6 کیلوگرم)
کد سازگاری VPL 12
محیط زیست
استانداردها IEC 61000-6-4
UL 61010-1
EN 61010-1
IEC 61000-6-2
IEC 61326-1
گواهینامه های محصول EAC
NRTL
cNRTL
CE
درجه حفاظت IP صفحه جلو IP41
صفحه عقب IP20
ارتفاع عملیاتی <= 6561.68 فوت (2000 متر)
دمای هوای محیط برای عملیات -4…140 درجه فارنهایت (-20…60 درجه سانتیگراد)
دمای هوای محیط برای ذخیره سازی -40…185 درجه فارنهایت (-40…85 درجه سانتیگراد)
جزئیات سفارش و ارسال
دسته بندی US1DE2C00050
برنامه تخفیف DE2C
GTIN 3606480800115
قابلیت برگشت پذیری بله
کشور مبدا DE
واحدهای بسته بندی
نوع واحد بسته 1 PCE
Nbr. واحدها در pkg 1
بسته 1 ارتفاع 3.622 اینچ (9.200 سانتی متر)
بسته 1 عرض 6.969 اینچ (17.700 سانتی متر)
بسته 1 طول 7.244 اینچ (18.400 سانتی متر)
وزن بسته (پوند) 25.644 اونس (727.000 گرم)
نوع واحد بسته 2 S03
تعداد واحد در بسته 2 8
بسته 2 ارتفاع 11.811 اینچ (30.000 سانتی متر)
بسته 2 عرض 11.811 اینچ (30.000 سانتی متر)
بسته 2 طول 15.748 اینچ (40.000 سانتی متر)
بسته 2 وزن 13.569 پوند (US) (6.155 کیلوگرم)
نوع واحد بسته 3 P06
تعداد واحد در بسته 3 64
بسته 3 ارتفاع 29.528 اینچ (75.000 سانتی متر)
بسته 3 عرض 23.622 اینچ (60.000 سانتی متر)
بسته 3 طول 31.496 اینچ (80.000 سانتی متر)
بسته 3 وزن 128.768 پوند (ایالات متحده) (58.408 کیلوگرم)
