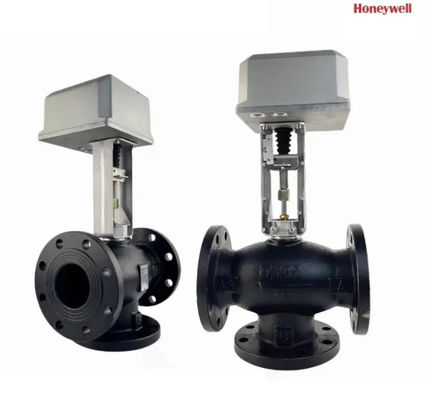

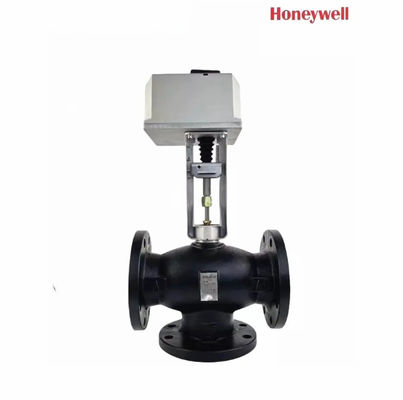

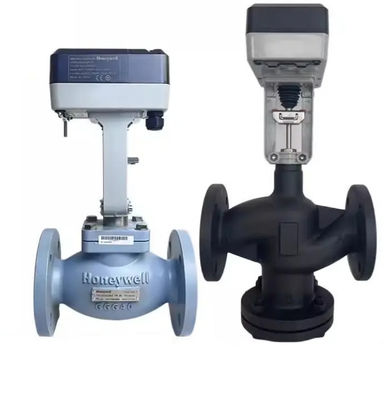

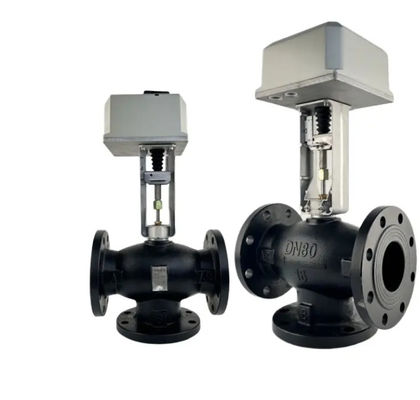

Honeywell ML7421 کنترل متناسب یکپارچه الکتریکی دریچه دمای دو طرفه مواد تماس مس تعادل دینامیکی

ویژگی ها • نصب سریع و آسان. • بدون نیاز به اتصال جداگانه. • 3/4 اینچ (20 میلی متر) کورس در ML7421A؛ 1-1/2 اینچ (38 میلی متر) کورس در ML7421B. • بدون نیاز به تنظیمات. • موقعیت یابی دقیق شیر. • سیگنال ورودی قابل انتخاب 0(2) تا 10 Vdc/0(4) تا 20 mA. • بازخورد موقعیت. • سوئیچ های انتهایی محدود کننده نیرو. • اپراتور دستی. • عملکرد مستقیم یا معکوس. • موتور سنکرون. • طراحی مقاوم در برابر خوردگی. • بدون نیاز به تعمیر و نگهداری. • ضربه گیر کانکتور لوله

عمومی در ML7421، درایو یک موتور سنکرون با استفاده از یک انتقال دنده کرمی به حرکت خطی ساقه محرک تبدیل می شود. یک گیره نگهدارنده دکمه، ساقه محرک را به ساقه شیر متصل می کند. سنسور نیروی داخلی، با استفاده از میکرو سوئیچ های نصب شده، محرک را هنگامی که نیروی ساقه مشخص شده به دست می آید، خاموش می کند. عملکرد دستی ML7421 مجهز به یک دستگیره اپراتور دستی (به شکل 7 مراجعه کنید) برای باز یا بسته کردن شیر در صورت قطع برق است. قبل از کارکرد دستی ML7421، منبع تغذیه را خاموش یا قطع کنید. برای کارکرد، دستگیره اپراتور دستی را به سمت پایین فشار دهید و دستگیره را در جهت خلاف عقربه های ساعت بچرخانید تا ساقه به سمت پایین حرکت کند یا در جهت عقربه های ساعت بچرخانید تا ساقه به سمت بالا حرکت کند. اگر محرک به کنترل خودکار بازگردانده شود، دستگیره اپراتور دستی به طور خودکار باز می شود. توجه: اگر دستگیره اپراتور دستی در حین چرخش فشار داده نشود، فقط مسافت کوتاهی را قبل از اینکه به طور خودکار بدون از سرگیری برق، درگیر شود، می چرخد. مهم: عملکرد دستی، نیروی بسته شدن بسیار بالایی را امکان پذیر می کند که می تواند دوک محرک را گیر کند، از رتبه بندی سوئیچ های نیرو فراتر رود و موتور را متوقف کند. پس از یک عملیات بسته شدن دستی شیر، دوک را با چرخاندن دستگیره اپراتور دستی یک دور آزاد کنید تا اپراتور دستی به طور خودکار در هنگام از سرگیری برق، از مدار خارج شود. ورودی سیگنال (+) محدوده سیگنال ورودی آنالوگ (+) در کارخانه روی 0 تا 10 Vdc تنظیم شده است. تغییر موقعیت دوشاخه انتخابگر W2، محدوده را روی 2 تا 10 Vdc تنظیم می کند. با تغییر موقعیت W4 به mA (به شکل 8 مراجعه کنید)، محدوده ها 0(4) تا 20 mA هستند. دوشاخه های انتخابگر W1، W2، W3 و W4 در پشت ورق محافظ PCB قرار دارند. برای مکان دوشاخه های انتخابگر به شکل 8 مراجعه کنید. شکل 7. دستگیره اپراتور دستی ML7421A,B. خرابی ورودی سیگنال با استفاده از دوشاخه انتخابگر W1، محرک را می توان در صورت خرابی سیگنال در یکی از سه موقعیت تنظیم کرد: 1. 0% — موقعیت محرک با سیگنال 0 یا 2 Vdc مطابقت دارد 2. 50% — ساقه محرک در موقعیت میانی 3. 100% — موقعیت محرک مطابق با سیگنال 10 Vdc توجه: W1 در کارخانه روی 50% تنظیم شده است. اگر W4 روی موقعیت mA تنظیم شود، محرک همیشه به 0% می رود. W1 (W4 ) W3 W4 V
