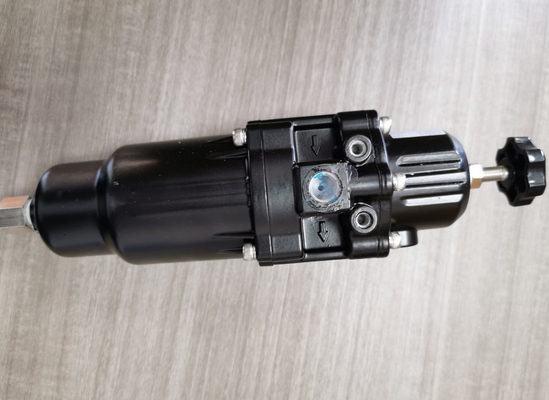

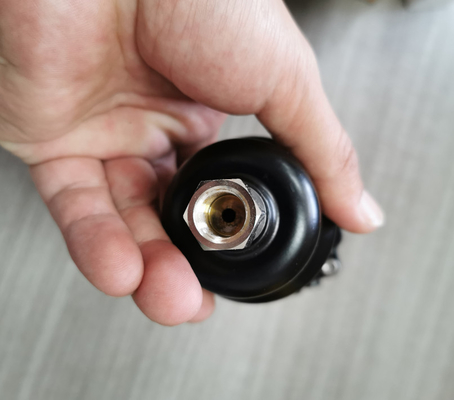

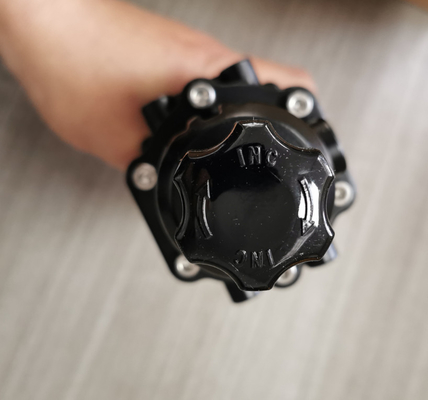

YTC YT-200 YT-220 کیفیت بالا سری های فیلتر هوا تنظیم کننده YT-220BN210 YT-220BN211 فیلتر فشار کاهش دریچه

مشخصات محصول مدل YT-200 YT-220 YT-205 YT-225 حداکثر فشار 1.7 MPa (17 bar) حداکثر فشار خروجی 0.42 MPa (نوع A) ؛84 MPa (نوع B) اتصال هوا PT ((NPT) 1/4 PT ((NPT) 1/2 Gauge اتصال NPT 1/4 PT ((NPT) 1/4 PT ((NPT) 1/4 NPT 1/2 NPT 1/4 دمای استاندارد. :-20~70°C دمای محیط NPT 1/4 دمای گزینه بالا. : -20 ~ 120 ° C دمای گزینه پایین: -40 ~ 70 ° C دقیقه. اندازه فیلتر 5 میکران مواد آلومینیوم سنگینه سازی وزن فولاد ضد زنگ 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) در دمای محیط 20°C آزمایش می شود، فشار مطلق 760mmHg و رطوبت 65٪. لطفا برای مشخصات دقیق آزمایش با شرکت جوان تک تماس بگیرید. 5 YT-200 / 205 / 220 / 225 سری 2.6 2.7 2.8 عملیات منطق فشار هوا به پورت خروجی عرضه می شود به عنوان بولت تنظیم در جهت ساعت است که فشار دیافراگمفشار دیافراگم به پایین دیسک را از ساقه جدا می کند. سطح فشار تنظیم شده با انتقال فشار به دیافراگم پایین باقی می ماند، که منجر به تعادل بهار تنظیم می شود.در صورت فشار بالاتر از سطح تنظیم شده، فشار به دیافراگم فشار می دهد و فشار از طریق سوراخ بر روی کیس بهار آزاد می شود. ابعاد (YT-200 / 205) ابعاد (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 سری 3. نصب 3.1 ایمنی هنگام نصب یک واحدلطفا اطمینان حاصل کنید که دستورالعمل های ایمنی را مطالعه کرده و دنبال کنید. مشخصات واحد را بررسی کنید و اطمینان حاصل کنید که همانطور که مشخص شده است استفاده می شود. کیفیت هوا را تمیز و خشک کنید.لطفاً دستگاه را در محدوده مشخص شده سطح فشار هوا کار دهید. در صورت تجاوز، محصول ممکن است آسیب ببیند و ممکن است منجر به آسیب های ناشی از آن و تصادف شود.3 YT-200 / 205 / 220 / 225 نصب YT-200 / 205 / 220 / 225 می تواند با یا بدون براکت بسته به نیاز زمینه نصب شودلطفا به ابعاد YT-200 / 205 / 220 / 225 مراجعه کنید تا اگر لازم باشد براکت مناسب را ایجاد کنید. تنظیم 1) قبل از فشار هوا اصلی به محصول،لطفاً در جهت معکوس ساعت، بولت تنظیم کننده را بچرخانید2) یک فشار سنج بر روی پورت خروجی فشار ثانویه نصب کنید تا سطح فشار را به طور مداوم کنترل کنید.فشار سنج فشار اولیه را نشان می دهد که از محصول خارج می شود3) بندر خروجی بلوک و بندر فشار سنج با نوع شیر توپ یا سایر انواع تجهیزات و فشار اولیه را به بندر ورودی وارد کنید. 4) هنگامی که فشار ثانویه به سطح تنظیم شده برسد،لطفاً پیچ تنظیم کننده رو ببندید. 7 YT-200 / 205 / 220 / 225 سری 4. نگهداری 4.1 4.1.141.2 YT-200 / 205 / 220 / 225 نیاز به تعمیر و نگهداری منظم. لطفا به لیست قطعات کیت تعمیرات زیر مراجعه کنید. پیشنهاد می شود همه قطعات را در همان زمان جایگزین کنید تا چرخه عمر محصول را تضمین کنید.کیت ترمیم : ️ دیافراگم پایین: هر یک از هر یک تخلیه آب فشردهفشار اصلی تغذیه محصول باید به طور کامل متوقف شود یا سطح فشار را به حداقل 1kgf/cm2 تنظیم کند.. ️ به آرامی پلاگین تخلیه را باز کنید تا آب فشرده را تخلیه کنید. ️ پس از تخلیه، لطفا پلاگین تخلیه را ببندید.1.3 تعویض قاب فیلتر و قطعات آنفشار اصلی تغذیه محصول باید به طور کامل متوقف شود یا سطح فشار را به حداقل 1kgf/cm2 تنظیم کند.. ️ از مغز قفل بر روی بولت تنظیم آزاد شوید و بولت تنظیم را در جهت معکوس جهت ساعت چرخش دهید تا فشار تنظیم را کاهش دهید. ️ پلاگین تخلیه را روی قاب فیلتر باز کنید تا آب فشرده را تخلیه کنید و ببندید.️ پیچ ها را روی قاب فیلتر در ترتیب قطبی جدا کنید. ️ فیلتر، حلقه O و ساقه را تعویض کنید. ️ پیچ ها را بر روی قاب فیلتر به ترتیب قطبی پیچ کنید. ️ 6 پیچ را بر روی قاب بهار به ترتیب قطبی پیچ کنید. ️ مجموعه دیافراگم را جایگزین کنید.️ پیچ پیچ بر روی صورت بهار در ترتیب قطبی. لطفاً اطمینان حاصل کنید که هنگام پیچ زدن به دیافراگم آسیب نمی رسانید. بعد از تعویض قطعه، لطفا فشار هوا را به سطح مورد نظر تنظیم کنید. 8 سری YT-200 / 205 / 220 / 225
