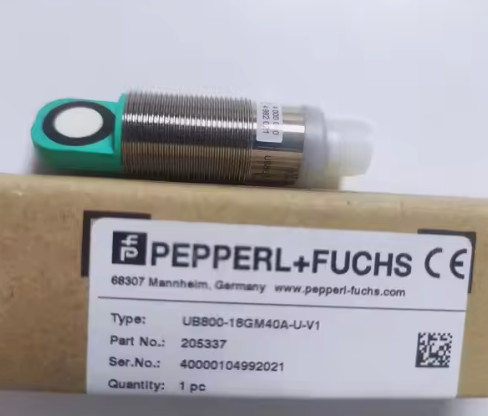

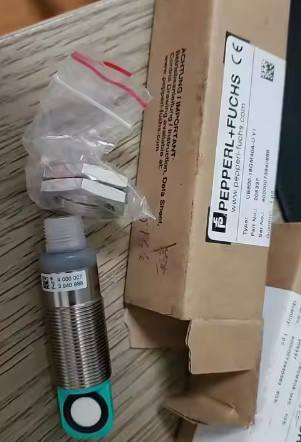

UB800-18GM40-U-V1 سوئیچ سطح شناور 1 سال گارانتی 100% اصلی

حسگر فوق صوت UB800-18GM40-U-V1 < طراحی کوتاه، 40 میلی متر < شاخص های عملکرد قابل مشاهده از همه جهت ها < خروجی آنالوگ 0...10 ولت < تنظیم پنجره اندازه گیری < ورودی برنامه < جبران دما سیستم سر تک ابعاد 10 M18 x 1 M12 x 1 4 24 24.5 LED 39.2 50.2 اطلاعات فنی مشخصات کلی محدوده حسگر 50... 800 میلی متر محدوده تنظیم 70... 800 میلی متر باند مرده 0...50 میلی متر صفحه هدف استاندارد 100 میلی متر × 100 میلی متر فرکانس گیرنده. 255 kHz تاخیر پاسخ تقریباً 100 ms شاخص ها / روش های کار LED سبز قدرت در 1 تاریخ انتشار: 2023-11-- 07 تاریخ انتشار: 2023-11-07 تاریخ انتشار: 2023-11-07 نام فایل: 205336_eng.pdf گروه آلمان: +49 621 776 1111 به "تذکرات عمومی مربوط به اطلاعات محصول " مراجعه کنید. ایالات متحده آمریکا: +1 330 486 0001 سنگاپور: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@deفوکس های فلفلی.com fa-info@sg.pepperl-fuchs.com داده های فنی LED زرد جامد زرد: شی در محدوده ارزیابی زرد، چشمک زدن: عملکرد برنامه، شی کشف شده LED قرمز جامد قرمز: خطای قرمز، چشمک زدن:عملکرد برنامه، جسم شناسایی نشده است مشخصات الکتریکی ولتاژ عملیاتی UB 15... 30 V DC ، موج 10٪ SS جریان منبع بدون بار I0 ≤ 20 mA ورودی ورودی نوع 1 ورودی برنامه محدوده پایین ارزیابی A1: -UB.. +1 V، حد بالا ارزیابی A2: +4 V... +UB مقاومت ورودی: > 4.7 kΩ، طول نبض: ≥ 1 s خروجی خروجی نوع 1 خروجی آنالوگ 0... 10 V تنظیم پیش فرض حد ارزیابی A1:محدودیت ارزیابی 70 میلی متر A2: 800 میلی متر وضوح 0.4 میلی متر در حداکثر محدوده سنجش انحراف منحنی مشخص ± 1٪ از مقدار کامل مقیاس تکرار دقت ± 0.5٪ از مقدار کامل مقیاس مقاومت بار > 1 kOhm تأثیر دمای ± 1.5 درصد از مقدار کامل مطابقت با استانداردها و دستورالعمل ها استانداردهای استاندارد سازگاری EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 تاییدیه ها و گواهینامه های تایید UL cULus فهرست شده، تایید منبع برق CCC کلاس 2 تایید CCC / علامت گذاری برای محصولات با درجه بندی ≤36 V مورد نیاز نیست شرایط محیطی دمای محیط -25... 70 °C (-13... 158 °F) دمای ذخیره سازی -40...85 °C (-40 ... 185 ° F) مشخصات مکانیکی نوع اتصال پلاگین اتصال M12 x 1 ، 4 پین طول خانه 40 میلی متر قطر خانه 18 میلی متر درجه حفاظت IP67 ماده خانه مسمخلوط رژد اپوکسی ترانسدوسر/کوره شیشه ای توخالی، نیکل شده; پلی اورتان فوم، پوشش PBT جرم 25 گرمی اتصال 3 (BU) 1 (BN) 2 (WH) 4 (BK) U + UB ورودی آنالوگ را آموزش دهید خروجی - رنگ های هسته UB مطابق با EN 60947-5-2.(نسخه U) حسگر فوق صوت UB800-18GM40-U-V1 تاریخ انتشار: 2023-11-07 تاریخ انتشار: 2023-11-07 نام فایل: 205336_eng.pdf 2 گروه آلمان: +49 621 776 1111 به "تفصیلات عمومی مربوط به اطلاعات محصول " مراجعه کنید. ایالات متحده:+1 330 486 0001 سنگاپور: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchscom Connection Assignment 1 3 2 4 1 BN 2 WH 3 BU 4 BK Wire colors in accordance with EN 60947-5-2 (brown) (white) (blue) (black) Characteristic Curve Characteristic response curve Distance X [mm] Distance Y [mm] Curve 1: سطح صاف 100 میلی متر × 100 میلی متر منحنی 2: میله گرد، Ø 25 میلی متر 0 200 400 600 800 1000 1200 1400 200 150 100 50 0 -50 -100 -150 -200 2 1 X Y برنامه ریزی حالت خروجی آنالوگریمپ سقوط A2 < A1: محدوده اشیاء A1 -> ∞، A2 -> ∞: تشخیص حضور اشیاء0 V A1 A2 A2 A1 برنامه نویسی سنسور دارای خروجی آنالوگ قابل برنامه ریزی با دو مرز ارزیابی قابل برنامه ریزی استبرنامه ریزی مرزهای ارزیابی و حالت عملیاتی با اعمال ولتاژ تغذیه -UB یا +UB به ورودی آموزش انجام می شود.ولتاژ تغذیه باید حداقل برای یک ثانیه به ورودی Teach-In اعمال شود.. LED ها نشان می دهند که آیا سنسور در طول روند برنامه نویسی هدف را تشخیص داده است. توجه: مرزهای ارزیابی فقط می تواند بلافاصله پس از روشن شدن مشخص شود.یک قفل زمان نقاط سوئیچینگ تنظیم شده را در برابر تغییر ناخواسته 5 دقیقه پس از روشن شدن برق امن می کند. برای تغییر مرزهای ارزیابی بعدا، کاربر می تواند مقادیر مورد نظر را فقط پس از روشن شدن مجدد روشن کند. توجه: اگر یک آداپتور برنامه نویسی UB-PROG2 برای روش برنامه نویسی استفاده شود،دکمه A1 به -UB و دکمه A2 به +UB اختصاص داده شده استحسگر فوق صوت UB800-18GM40-U-V1 تاریخ انتشار: 2023-11-07 تاریخ انتشار: 2023-11-07 نام فایل: 205336_eng.pdf 3 Group آلمان:+49 621 776 1111 مراجعه به "تذکرات عمومی مربوط به اطلاعات محصول ". ایالات متحده آمریکا: +1 330 486 0001 سنگاپور: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.برنامه نویسی برنامه نویسی خروجی آنالوگ. هدف را در انتهای نزدیک محدوده ارزیابی مورد نظر قرار دهید. 2. مرز ارزیابی را با اعمال -UB به ورودی آموزش در برنامه ریزی کنید (بلش های LED زرد) 3.اتصال ورودی Teach-In را از -UB جدا کنید تا مرز ارزیابی 4 ذخیره شود.. هدف را در انتهای محدوده ارزیابی مورد نظر قرار دهید. 5. مرز ارزیابی را با اعمال +UB به ورودی آموزش در برنامه ریزی کنید.اتصال ورودی Teach-In را از +UB جدا کنید تا مرز ارزیابی را ذخیره کنید. هدف را در انتهای محدوده ارزیابی مورد نظر قرار دهید. 2. مرز ارزیابی را با اعمال -UB به ورودی آموزش در برنامه ریزی کنید (بلش های LED زرد) 3.اتصال ورودی Teach-In را از -UB جدا کنید تا مرز ارزیابی 4 ذخیره شود.. هدف را در انتهای نزدیک محدوده ارزیابی مورد نظر قرار دهید. 5. برنامه ریزی مرز ارزیابی با اعمال +UB به ورودی آموزش (بلش های LED زرد) 6.اتصال ورودی Teach-In را از +UB قطع کنید تا مرز ارزیابی را ذخیره کنید سنسور فوق صوتی UB800-18GM40-U-V1 تاریخ انتشار: 2023-11-07 تاریخ انتشار: 2023-11-07 نام فایل: 205336_eng.pdf 4 Group آلمان: +49 621 776 111
