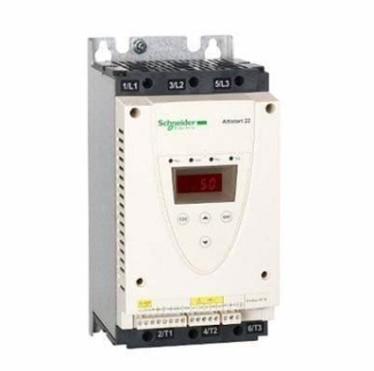

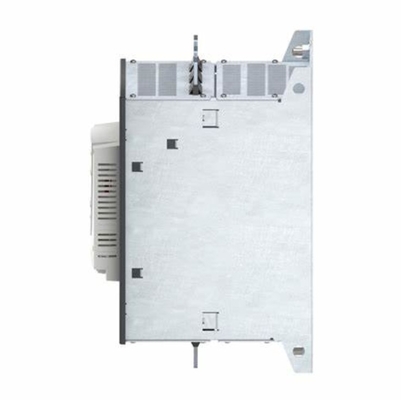

ATS22 سری 210A نرم شروع 3 فاز 110 kW 230/440V شنایدر الکتریک Altistart 22
| محل منبع | چین |
|---|---|
| نام تجاری | Schneider |
| گواهی | CE |
| شماره مدل | ATS22C21Q |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | USD$1250 |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | در انبار |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 500 PC |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محدوده محصول | Altistart 22 | مقصد محصول | موتورهای آسنکرون |
|---|---|---|---|
| نام قطعه | ATS22 | تعداد فازهای شبکه | 3 فاز |
| برجسته کردن | 110 کيلووايت نرم کننده,۲۳۰/۴۴۰ ولت نرم کننده,شاینیدر الکتریک نرم استارتر,230/440V Soft Starter,Schneider Electric Soft Starter |
||
توضیحات محصول
| دامنه محصول | ارتستارت 22 |
|---|---|
| نوع محصول یا جزء | راه اندازی نرم |
| مقصد محصول | موتورهای آسنکرون |
| کاربرد خاص محصول | پمپ و فن ها |
| نام قطعات | ATS22 |
| تعداد فاز های شبکه | سه مرحله |
| ولتاژ نامینی تغذیه [ما] | 230...440 ولت - 15...10٪ |
| قدرت موتور kW | 110 کیلو وات 400 ولت 110 کیلو وات 440 ولت 55 کیلو وات 230 ولت |
| جریان تنظیم شده کارخانه | 195 A |
| پراکندگی قدرت در وات | 117 وات برای کاربردهای استاندارد |
| دسته بندی استفاده | AC-53A |
| نوع شروع | با کنترل گشتاور شروع کنید (جریان محدود به 3.5 اینچ) |
| درجه بندی شروع IcL | 210A برای اتصال به خط تغذیه موتور برای کاربردهای استاندارد |
| درجه حفاظت IP | IP00 |
| سبک مونتاژ | با سینک گرما |
|---|---|
| عملکرد در دسترس | بای پاس داخلی |
| محدوده ولتاژ تغذیه | 195...484 ولت |
| فرکانس عرضه | 50...60 هرتز - 10...10٪ |
| فرکانس شبکه | 45...66 هرتز |
| اتصال دستگاه | به سمت ترمینال های موتور دلتا در خط تغذیه موتور |
| ولتاژ مدار کنترل [Uc] | 230 ولت - 15...10٪ 50/60 هرتز |
| مصرف مدار کنترل | 20 وات |
| شماره خروجی جدا | 2 |
| نوع خروجی جداکار | خروجی رله R1 230 V در حال اجرا، هشدار، شروع، متوقف شده، متوقف نشده، شروع، آماده C / O خروجی رله R2 230 V در حال اجرا، هشدار، شروع، متوقف شده، متوقف نشده، شروع، آماده C / O |
| حداقل جریان سوئیچ | 100 mA در 12 ولت DC (خروجی های رله) |
| حداکثر جریان سوئیچ | 5 A 250 V AC مقاومت 1 خروجی رله خروجی 5 A 30 V DC مقاومت 1 رله 2 A 250 V AC خروجی رله ای 0.4 20 ms 2 A 30 V DC خروجی رله ای 7 ms |
| شماره ورودی جداگانه | 3 |
| نوع ورودی جداگانه | (LI1, LI2, LI3) منطق، 5 mA 4.3 kOhm |
| ولتاژ ورودی جداگانه | برق 24 ولت <= 30 ولت |
| منطق ورودی جداگانه | منطق مثبت LI1, LI2, LI3 در حالت 0: < 5 V و <= 2 mA در حالت 1: > 11 V، >= 5 mA |
| جریان خروجی | 0.4...1 Icl تنظیم می شود |
| ورودی سنجه PTC | ۷۵۰ اوم |
| پروتکل پورت ارتباطی | مودبوس |
| نوع کانکتور | 1 RJ45 |
| پیوند داده های ارتباطی | سریال |
| رابط فیزیکی | RS485 چند قطره |
| نرخ انتقال | 4800، 9600 یا 19200 bps |
| دستگاه نصب شده | 31 |
| نوع حفاظت | شکست فاز: خط حفاظت حرارتی: موتور حفاظت حرارتی: راه اندازی |
| علامت گذاری | CE |
| نوع خنک کننده | محرک اجباری |
| موقعیت عملیاتی | عمودی +/- 10 درجه |
| ارتفاع | ۴۲۵ میلی متر |
| عرض | 206 میلی متر |
| عمق | ۲۹۹ میلی متر |
| وزن خالص | 33 کیلوگرم |
| محدوده قدرت موتور AC-3 | 55...100 کیلو وات در 200...240 ولت سه فاز 110...220 کیلو وات در 380...440 ولت سه فاز |
| نوع موتور استارتر | راه اندازی نرم |
| سازگاری الکترومغناطیسی | سطح انتشارات هدایت شده و تابش شده A مطابق با IEC 60947-4-2 امواج نوسان کننده خفیف سطح 3 مطابق با IEC 61000-4-12 تخلیه الکترواستاتیک سطح 3 مطابق با IEC 61000-4-2 مقاومت در برابر عارضه های الکتریکی سطح 4 مطابق با IEC 61000-4-4 ایمنی در برابر تداخل رادیویی الکتریکی سطح 3 مطابق با IEC 61000-4-3 سطح ولتاژ/انبوه جریان 3 مطابق با IEC 61000-4-5 |
|---|---|
| استانداردها | IEC 60947-4-2 |
| صدور گواهینامه محصولات | CCC UL GOST CSA C-Tick |
| مقاومت لرزش | 1 gn (f= 13...200 Hz) مطابق با IEC 60068-2-6 1.5 mm (f= 2...13 Hz) مطابق با IEC 60068-2-6 |
| مقاومت در برابر ضربه | 15 gn برای 11 ms مطابق با IEC 60068-2-27 |
| سطح سر و صدا | 56 دبیل |
| درجه آلودگی | سطح 2 مطابق با IEC 60664-1 |
| رطوبت نسبی | ۰-۹۵٪ بدون گرده افشانی یا آب قطره ور مطابق با IEC 60068-2-3 |
| دمای هوای محیط برای کار | -10 تا 40 درجه سانتیگراد (بدون کاهش درجه) ۴۰ تا ۶۰ درجه سانتیگراد (با کاهش جریان ۲.۲ درصد در هر درجه سانتیگراد) |
| دمای هوای محیط برای ذخیره سازی | -25 تا 70 درجه سانتیگراد |
| ارتفاع عملیاتی | <= 1000 متر بدون کاهش قیمت > 1000...< 2000 متر با کاهش جریان 2.2٪ در هر 100 متر اضافی |
| واحد نوع بسته 1 | PCE |
|---|---|
| تعداد واحدها در بسته 1 | 1 |
| بسته بندی 1 ارتفاع | 46.000 سانتي متر |
| بسته بندی 1 عرض | 40.000 سانتي متر |
| بسته 1 طول | 60.000 سانتي متر |
| بسته بندی 1 وزن | 24.500 کیلوگرم |
| تضمین | 18 ماه |
|---|
