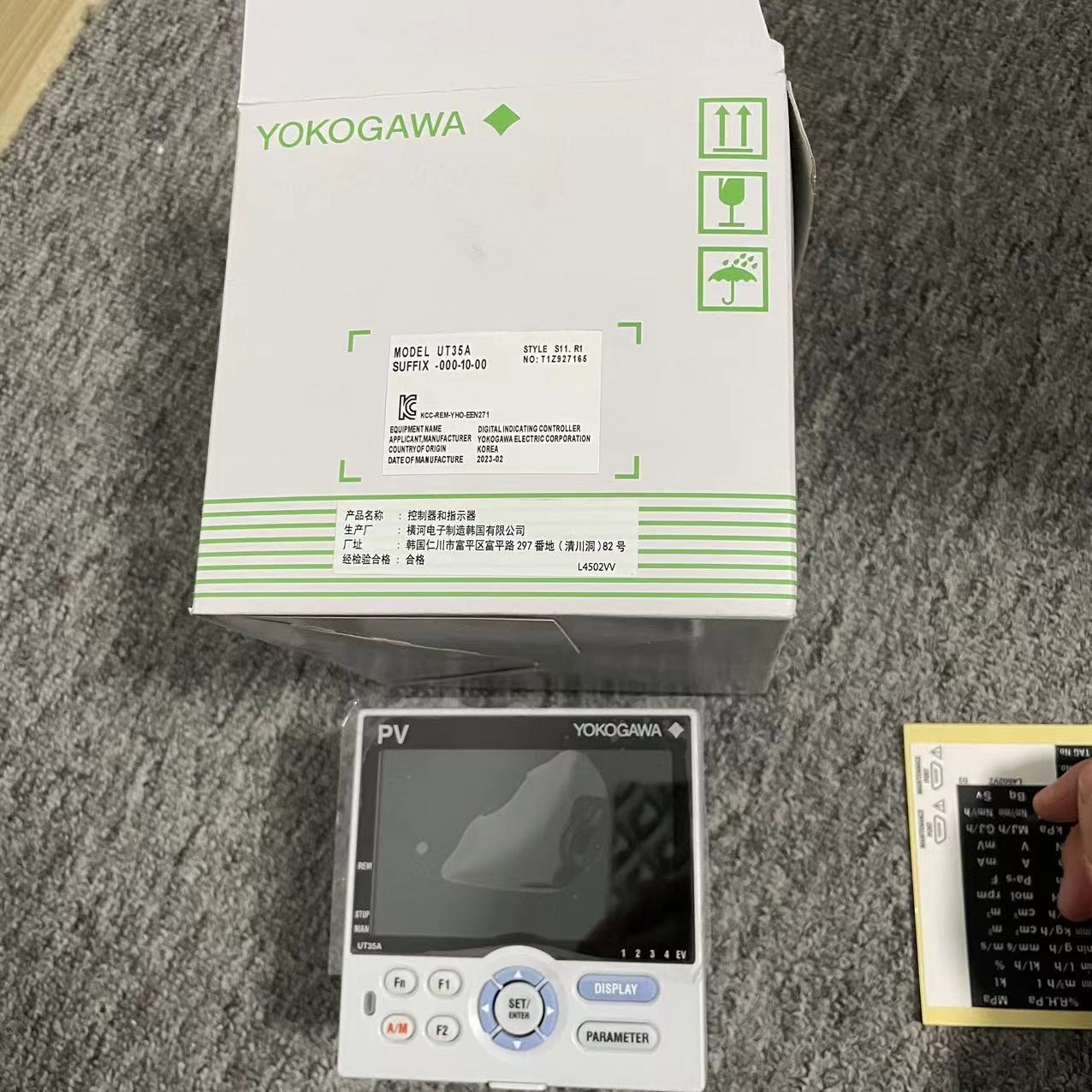

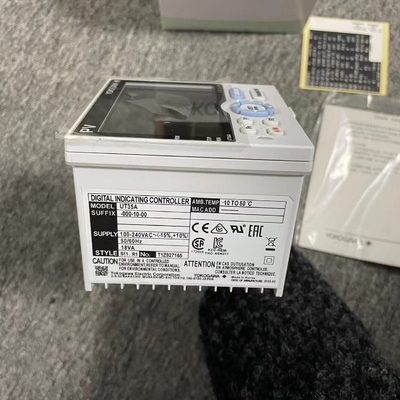

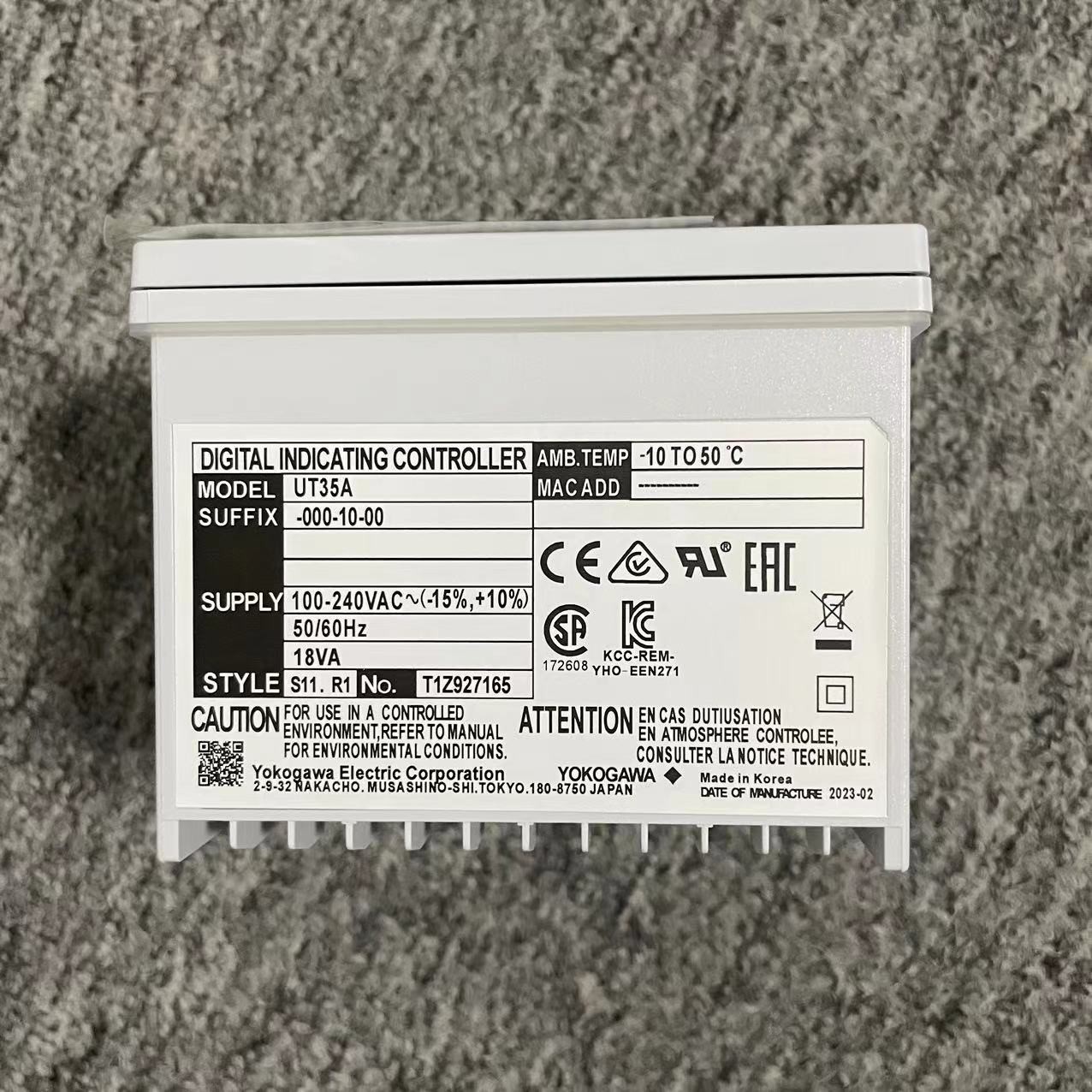

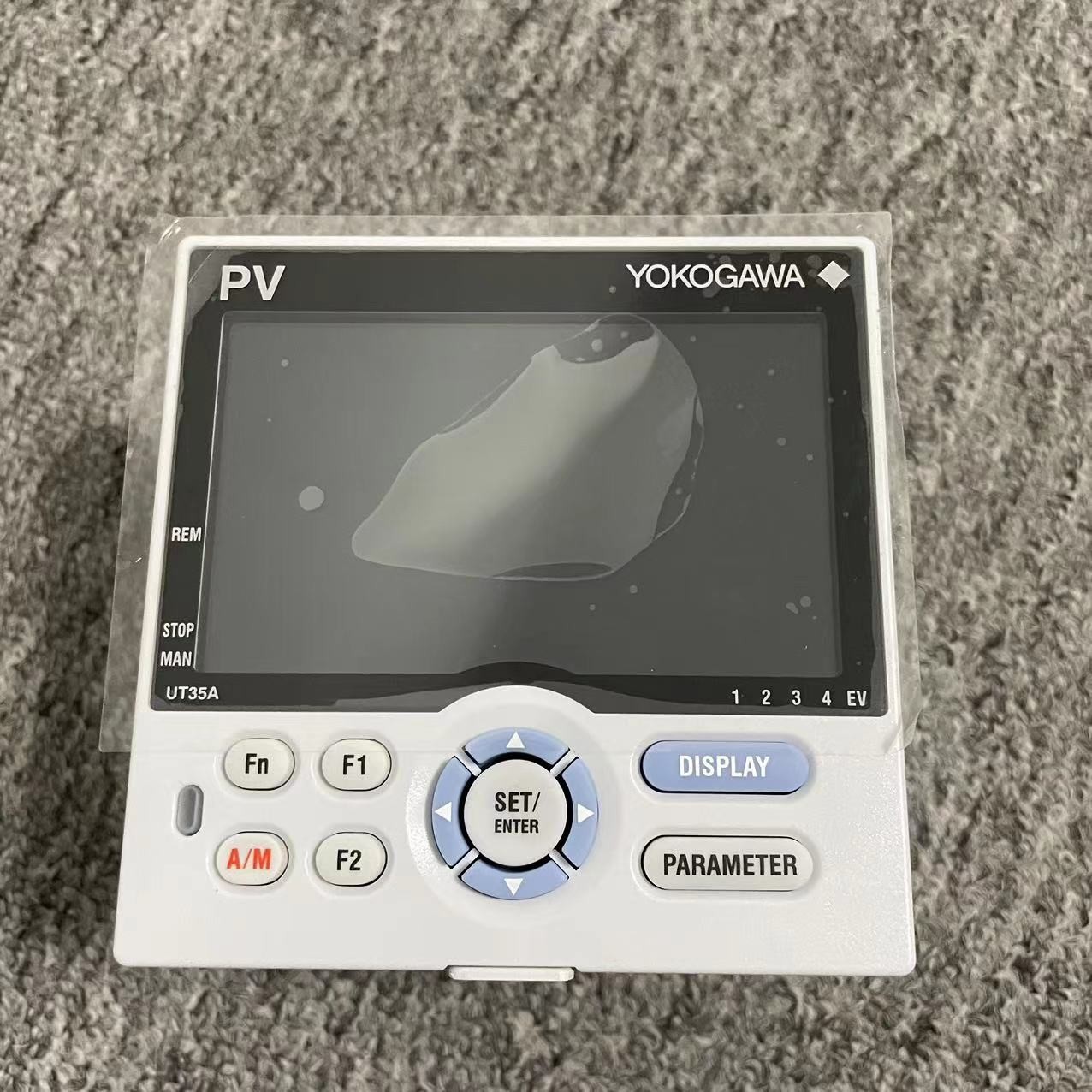

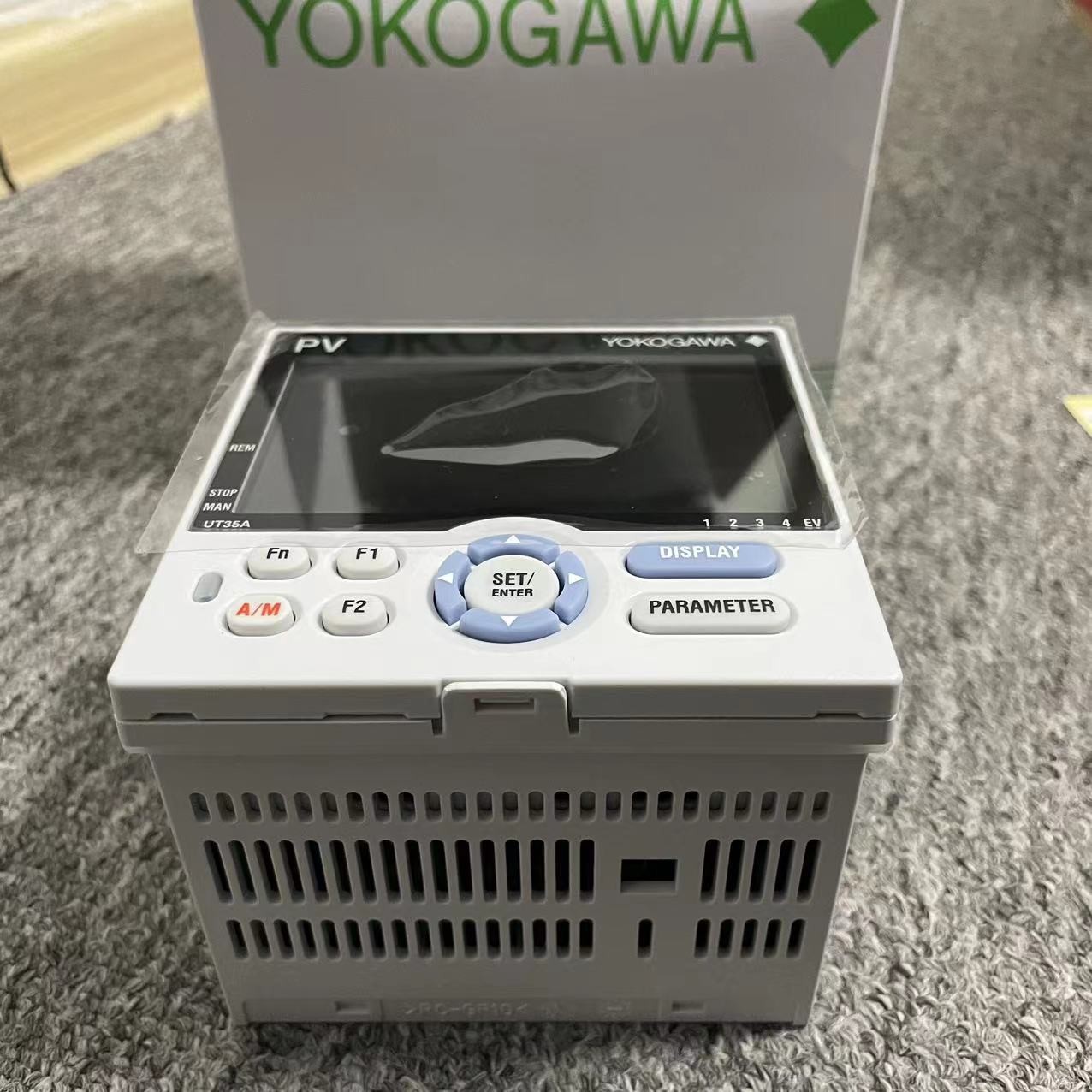

UT35A-001-10-00 کنترلگر دیجیتال درجه حرارت اصلی برای کاربردهای صنعتی

کنترل کننده های دما UT35A و UT32A از یک صفحه نمایش LCD رنگی بزرگ 14 بخش آسان برای خواندن و همراه با دکمه های ناوبری استفاده می کنند، بنابراین به طور قابل توجهی قابلیت های نظارت و کار را افزایش می دهند.یک تابع ردیف نردبان به عنوان استاندارد وجود داردعمق کوتاه کنترل کننده به صرفه جویی در فضای صفحه ابزار کمک می کند. UT35A / UT32A همچنین از شبکه های باز مانند ارتباطات اترنت پشتیبانی می کند.

ویژگی های کنترلگر دما UT35A و UT32A

• ۴ نقطه تعیین هدف (شماره PID) به صورت استاندارد در دسترس است
• 3 ترمینال مشترک مستقل هشدار به عنوان استاندارد در دسترس است
• برنامه های ردیف نردبان می توانند ساخته شوند
• عملیات ساده
• حداکثر 8 DO (جفت بندی در دسترس)

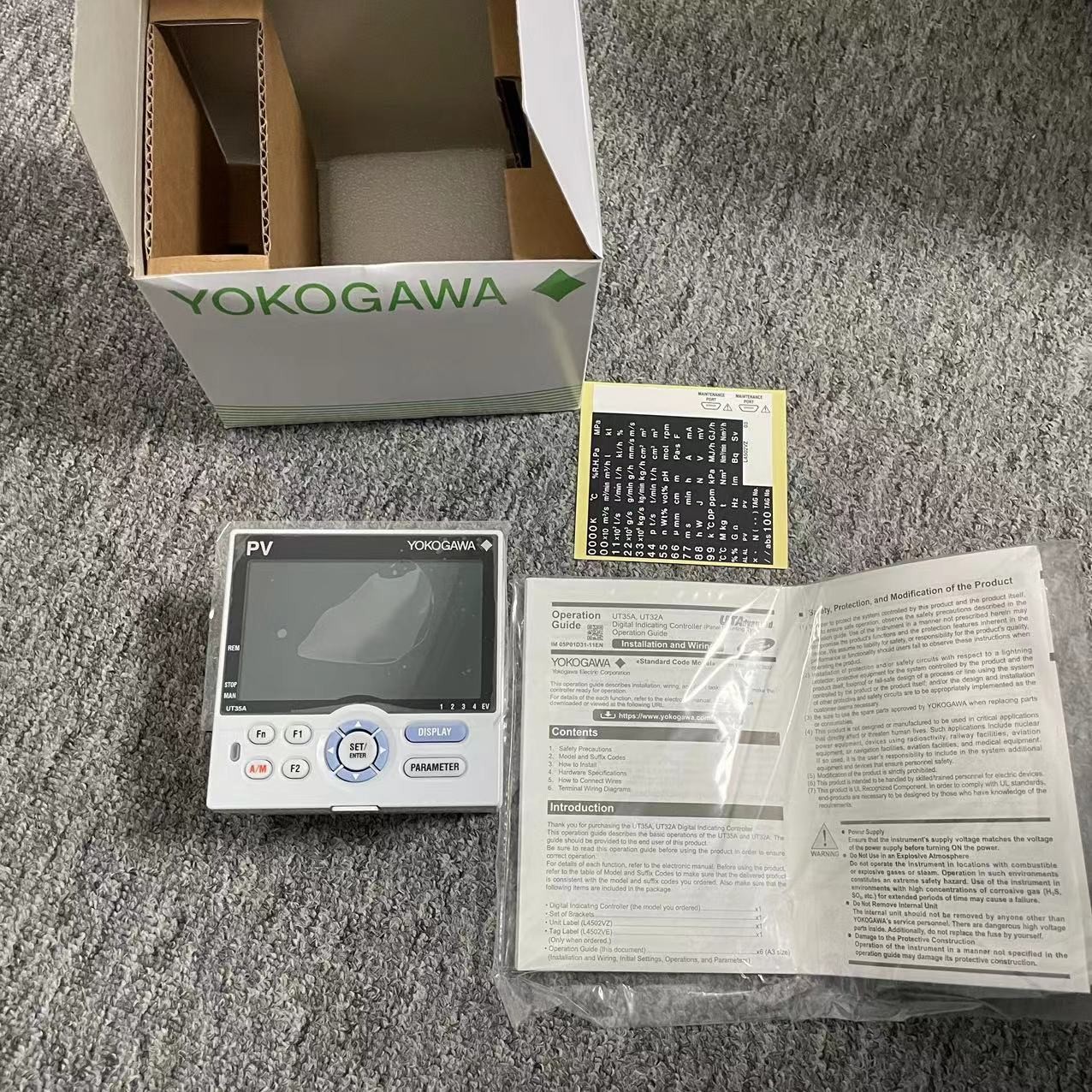

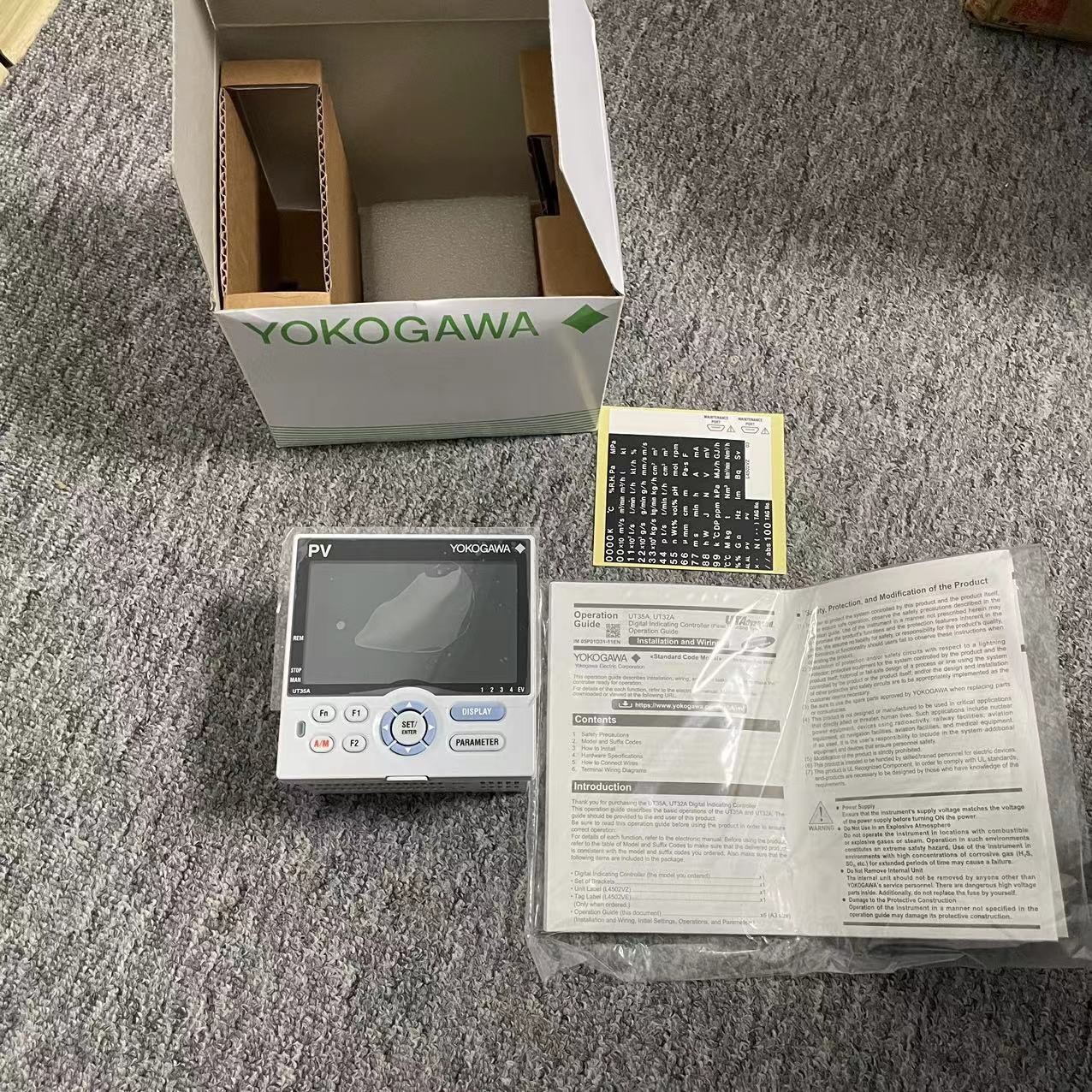

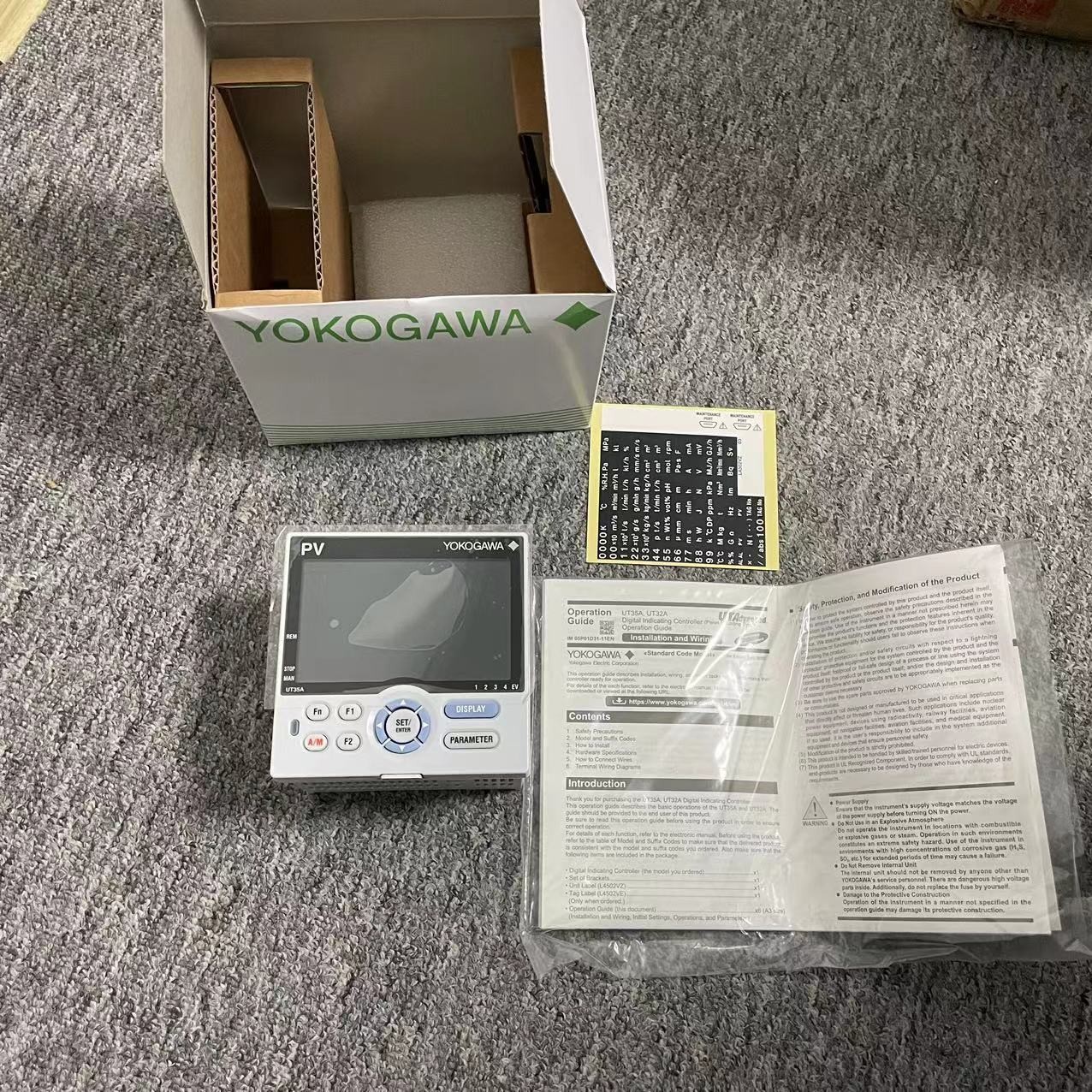

• کتابچه راهنمای چند زبان (ژاپنی، انگلیسی، آلمانی، فرانسوی، اسپانیایی، چینی و کره ای) در دسترس است. لطفاً زبان مورد نظر را هنگام سفارش مشخص کنید.
• مدل کد مفصل در دسترس برای سفارشی کردن مشخصات مناسب برای شما.

• کنترل پیشرفته

  حالت های کنترل

  حالت کنترل اجازه می دهد به راحتی تنظیمات را تنظیم کنید و تغییرات را با پارامترها انجام دهید.

• کنترل با یک حلقه

• 5 انواع کنترل های داخلی

  • کنترل PID
  • کنترل ON/OFF (یک نقطه هیستریس)
  • کنترل ON/OFF (2 نقطه هیستریس)
  • دو موقعیت، کنترل دو سطح
  • کنترل گرمایش/برد



  برای مطابقت بین حالت کنترل بالا و انواع کنترل برای هر مدل، لطفاً به مشخصات مراجعه کنید.

  کنترل تسلسل نردبان

  این ویژگی در تمام کنترل کننده های UTAadvanced (به جز UM33A) استاندارد است.عملکرد کنترل ردیف نردبان می تواند یک PLC کوچک مورد نیاز توسط برنامه جایگزین. کنترل توالی و کنترل PID می تواند به طور همزمان انجام شود.

• نظارت و کنترل ماشین آلات خارجی
  به عنوان مثال: لامپ ها، سوئیچ ها، تایمرها
• به راحتی قابلیت منطق ورودی/خرید دیجیتال را حل کنید.
  تعداد انواع دستورات اساسی: 13
  تعداد انواع دستورات برنامه: 73

• [نمونه ای از دستورالعمل های نردبان]	[نمونه برنامه نویسی نردبان]

  نمونه های برنامه ردیف نردبان

  می توان مدارهای کنترل ردیف هشدار را کاهش داد
  برنامه ردیف نردبان به عنوان استاندارد در UTAadvanced ساخته شده است. عملکرد ردیف نردبان امکان نظارت و کنترل دستگاه های محیطی مانند رله ها،در نتیجه امکان کاهش هزینه ها وجود دارد.

  [معمولي] عمل هشدار توسط یک مدار کنترل توالی (ریله، تایمر و غیره) در خارج از کنترل کننده ساخته شده است.

  [UTAadvanced] عمل هشدار توسط برنامه توالی نردبان در داخل UTAadvanced ساخته شده است، بنابراین کاهش هزینه ها امکان پذیر است.





  بار سیستم میزبان کاهش می یابد

  [معمولي] انواع مختلفی از داده های آنالوگ در سیستم میزبان (PLC و غیره) ضبط و محاسبه می شدند و نتایج توسط کنترل کننده میدان برای کنترل از طریق یک دستور پردازش می شدند.

  [UTAadvanced] UTAadvanced با حداکثر 4 ورودی آنالوگ* امکان می دهد انواع مختلفی از داده های آنالوگ به طور مستقیم به کنترل کننده ثبت شوند و توسط برنامه نردبان محاسبه شوند.بنابراین کاهش بار ساخت سیستم میزبانعمل: انواع مختلفی از داده های آنالوگ در سیستم میزبان (PLC و غیره) ضبط و محاسبه شده و نتایج توسط کنترل کننده میدان برای کنترل از طریق یک دستور پردازش می شود. * در مورد UT55A



  ورودی/خرید جهانی
  انواع ورودی و خروجی را از طریق تنظیمات انتخاب کنید

  ورودی جهانی

  از TC، RTD، ولتاژ mV/DC و جریان DC انتخاب کنید.

  نوع ورودی و محدوده توسط کاربر از طریق پانل جلویی یا با استفاده از نرم افزار تنظیم پارامتر LL50A انتخاب می شود.

• ± 0.1% دقت نشان دادن.
• تا دو تا فرستنده دو سيم رو همزمان وصل کن

• تمام ابزارها دارای یک منبع برق 15 ولت لوپ (15 ولت LPS) برای یک فرستنده هستند.
  علاوه بر این، یک LPS 24 ولت نیز به عنوان یک تابع اختیاری برای برخی از ابزارها در دسترس است.



  خروجی جهانی

  کاربر می تواند برای رله، ولتاژ پالس و خروجی های فعلی انتخاب کند.

• خروجی رله: کنترل ON/OFF، کنترل PID متناسب با زمان
• ولتاژ پالس خروجی: کنترل PID متناسب با زمان
• جریان خروجی: کنترل مداوم PID

• کنترل گرمایش و خنک سازی دارای دو مجموعه خروجی جهانی است.

• هر ترکیبی از خروجی رله، پالس و جریان در دسترس است.

• با استفاده از PID متناسب با موقعیت، یک شیر کنترل موتور شده را حرکت دهید.

• عملکرد کنترل PID متناسب با موقعیت دارای دو مجموعه خروجی رله برای چرخش مستقیم / معکوس شیر کنترل موتور است.
• ورودی سیم اسلاید برای تغذیه مجدد موقعیت شیر نیز در دسترس است.

• عملکرد تنظیم خودکار (AT)

  شرایط زیر را می توان برای افزایش دقت محاسبه ثابت های PID با استفاده از AT تنظیم کرد.

• دو نوع الگوریتم برای محاسبه ثابت های PID برای انتخاب در دسترس هستند.
