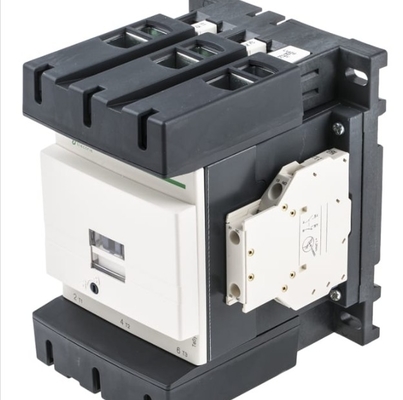

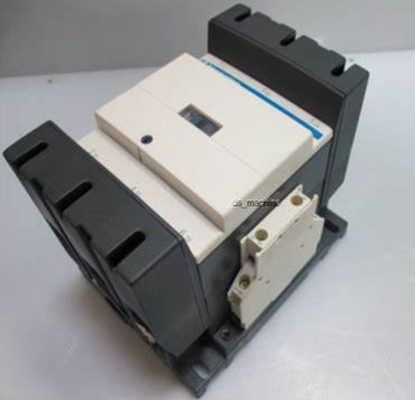

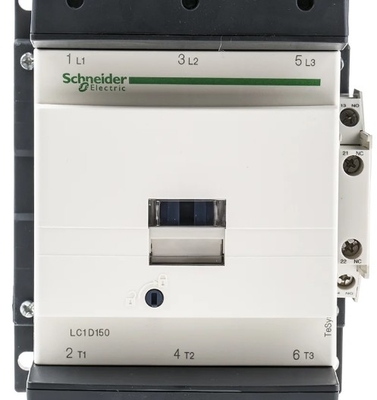

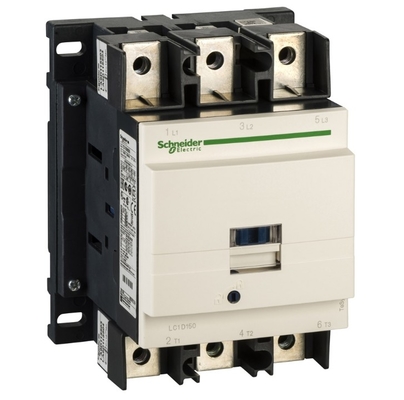

تماسگر IEC، TeSys Deca، غیر برگشت، 150A، 100HP در 480VAC، تا 100kA SCCR، 3 فاز، 3 NO، 24VDC کویل، سبک باز

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
محل منبع چین
نام تجاری Schneider
گواهی CE
شماره مدل LC1D150BD
مقدار حداقل تعداد سفارش 1
قیمت USD$150
جزئیات بسته بندی کارتن
زمان تحویل 4-6 هفته
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه 500 PC

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
محدوده TeSys محدوده محصول TeSys Deca
نام کوتاه دستگاه LC1D توضیحات قطب 3P
برجسته کردن

تماسگر IEC 100HP,تماسگر 150A IEC,کانتاکتور IEC سه فاز

,

150A IEC contactor

,

3 phase IEC contactor
پیام بگذارید
توضیحات محصول



دامنه TeSys
محدوده محصول TeSys Deca
نوع محصول یا جزء کنتاکتور
نام کوتاه دستگاه LC1D
برنامه کنتاکتور بار مقاومتی
کنترل موتور
دسته استفاده AC-3
AC-4
AC-1
AC-3e
توضیحات قطب 3P
[Ue] ولتاژ عملیاتی نامی مدار برق <= 1000 ولت AC 25...400 هرتز
مدار تغذیه <= 300 ولت DC
[یعنی] جریان عملیاتی نامی 200 A (در <140.000000000 درجه فارنهایت (60 درجه سانتیگراد)) در <= 440 ولت AC AC-1 برای مدار برق
150 A (در <140.000000000 درجه فارنهایت (60 درجه سانتیگراد)) در <= 440 ولت AC AC-3 برای مدار برق
150 A (در <140.000000000 درجه فارنهایت (60 درجه سانتیگراد)) در <= 440 ولت AC AC-3e برای مدار قدرت
ولتاژ مدار کنترل [Uc] 24 ولت DC
مکمل
قدرت موتور کیلووات 40 کیلووات در 220...230 ولت AC 50/60 هرتز (AC-3)
75 کیلووات در 380...400 ولت AC 50/60 هرتز (AC-3)
80 کیلووات در 415...440 ولت AC 50/60 هرتز (AC-3)
90 کیلووات در 500 ولت AC 50/60 هرتز (AC-3)
100 کیلووات در 660...690 ولت AC 50/60 هرتز (AC-3)
75 کیلووات در 1000 ولت AC 50/60 هرتز (AC-3)
22 کیلو وات در 400 ولت AC 50/60 هرتز (AC-4)
40 کیلو وات در 220...230 ولت AC 50/60 هرتز (AC-3e)
75 کیلووات در 380...400 ولت AC 50/60 هرتز (AC-3e)
80 کیلووات در 415...440 ولت AC 50/60 هرتز (AC-3e)
90 کیلو وات در 500 ولت AC 50/60 هرتز (AC-3e)
100 کیلووات در 660...690 ولت AC 50/60 هرتز (AC-3e)
75 کیلووات در 1000 ولت AC 50/60 هرتز (AC-3e)
حداکثر امتیاز قدرت اسب 40 اسب بخار در 200/208 ولت AC 50/60 هرتز برای موتورهای 3 فاز
50 اسب بخار در 230/240 ولت AC 50/60 هرتز برای موتورهای 3 فاز
100 اسب بخار در 460/480 ولت AC 50/60 هرتز برای موتورهای 3 فاز
125 اسب بخار در 575/600 ولت AC 50/60 هرتز برای موتورهای 3 فاز
کد سازگاری LC1D
ترکیب تماس قطب 3 NO
پوشش محافظ با
[Ith] جریان حرارتی هوای آزاد معمولی 200 A (در 140.0000000000 درجه فارنهایت (60 درجه سانتیگراد)) برای مدار قدرت
Irms به ظرفیت ساخت امتیاز داد 140 A AC برای مدار سیگنال دهی مطابق با IEC 60947-5-1
250 A DC برای مدار سیگنال دهی مطابق با IEC 60947-5-1
1660 A در 440 ولت برای مدار تغذیه مطابق با IEC 60947
ظرفیت شکست امتیازی 1400 A در 440 ولت برای مدار تغذیه مطابق با IEC 60947
[Icw] دارای امتیاز جریان مقاومت کوتاه مدت 250 A 104.000000000 درجه فارنهایت (40 درجه سانتیگراد) - 10 دقیقه برای مدار برق
580 A 104.000000000 درجه فارنهایت (40 درجه سانتیگراد) - 1 دقیقه برای مدار برق
1200 A 104.000000000 درجه فارنهایت (40 درجه سانتیگراد) - 10 ثانیه برای مدار برق
1400 A 104.000000000 درجه فارنهایت (40 درجه سانتیگراد) - 1 ثانیه برای مدار برق
100 A - 1 ثانیه برای مدار سیگنالینگ
120 A - 500 ms برای مدار سیگنالینگ
140 A - 100 ms برای مدار سیگنالینگ
رتبه فیوز مرتبط 10 A gG برای مدار سیگنالینگ مطابق با IEC 60947-5-1
315 A gG در <= 690 V هماهنگی نوع 1 برای مدار قدرت
250 A gG در <= 690 V هماهنگی نوع 2 برای مدار قدرت
امپدانس متوسط 0.6 میلی اهم - Ith 200 A 50 هرتز برای مدار برق
اتلاف نیرو در هر قطب 24 وات AC-1
13.5 وات AC-3
13.5 وات AC-3e
[Ui] ولتاژ عایق نامی مدار برق 600 ولت CSA
مدار برق 600 ولت UL
مدار برق 1000 ولت IEC 60947-4-1
مدار سیگنالینگ 690 ولت IEC 60947-1
مدار سیگنالینگ 600 ولت CSA
مدار سیگنالینگ 600 ولت UL
دسته اضافه ولتاژ III
درجه آلودگی 3
[Uimp] ولتاژ مقاومت در برابر ضربه نامی 8 کیلوولت IEC 60947
سطح قابلیت اطمینان ایمنی کنتاکتور B10d = 684932 سیکل با بار نامی EN/ISO 13849-1
B10d = کنتاکتور 10000000 سیکل با بار مکانیکی EN/ISO 13849-1
دوام مکانیکی 8 سیکل
دوام الکتریکی 0.85 Mcycles 150 A AC-3 <= 440 V
1 Mcycles 200 A AC-1 <= 440 V
0.85 Mcycles 150 A AC-3e <= 440 V
نوع مدار کنترل استاندارد DC
تکنولوژی کویل با دستگاه سرکوب یکپارچه
کنترل محدودیت های ولتاژ مدار 0.75...1.2 Uc -40.0000000000…131.0000000000 درجه فارنهایت (-40...55 درجه سانتیگراد) DC عملیاتی
0.15...0.4 Uc -40.0000000000…158.0000000000 درجه فارنهایت (-40...70 درجه سانتیگراد) DC انصرافی
1...1.2 Uc 131.0000000000…158.0000000000 درجه فارنهایت (55...70 درجه سانتیگراد) DC عملیاتی
قدرت هجومی در W 270…365 W 68.0000000000 درجه فارنهایت (20 درجه سانتیگراد))
مصرف برق نگهدارنده در W 2.4…5.1 W 68.0000000000 درجه فارنهایت (20 درجه سانتیگراد)
زمان عملیات 20...35 میلی ثانیه بسته شدن
40...75 میلی ثانیه باز شدن
ثابت زمانی 25 میلی‌ثانیه
حداکثر نرخ عملیاتی 1200 سیکل در ساعت 140.0000000000 درجه فارنهایت (60 درجه سانتیگراد)
حداکثر نرخ عملیاتی 1200 سیکل در ساعت در 60 درجه سانتیگراد
اتصالات - پایانه ها مدار کنترل: پایانه های گیره پیچ 2 0.002…0.004 اینچ مربع (1…2.5 میلی متر مربع) - سفتی کابل: انعطاف پذیر با انتهای کابل
مدار کنترل: پایانه های گیره پیچ 1 0.002…0.004 اینچ مربع (1…2.5 میلی متر مربع) - سفتی کابل: با انتهای کابل انعطاف پذیر
مدار کنترل: پایانه های گیره پیچ 1 0.002…0.004 اینچ مربع (1…2.5 میلی متر مربع) - سفتی کابل: انعطاف پذیر بدون انتهای کابل
مدار کنترل: پایانه های گیره پیچ 2 0.002…0.004 اینچ مربع (1…2.5 میلی متر مربع) - سفتی کابل: انعطاف پذیر بدون انتهای کابل
مدار کنترل: پایانه های گیره پیچ 1 0.002…0.004 اینچ مربع (1…2.5 میلی متر مربع) - سفتی کابل: جامد بدون انتهای کابل
مدار کنترل: پایانه های گیره پیچ 2 0.002…0.004 اینچ مربع (1…2.5 میلی متر مربع) - سفتی کابل: جامد بدون انتهای کابل
مدار تغذیه: کانکتور 1 0.02…0.2 اینچ مربع (10…120 میلی متر مربع) - سفتی کابل: انعطاف پذیر بدون انتهای کابل
مدار تغذیه: کانکتور 2 0.02…0.08 اینچ مربع (10…50 میلی متر مربع) - سفتی کابل: انعطاف پذیر بدون انتهای کابل
مدار برق: کانکتور 1 0.02…0.2 اینچ (10…120 میلی متر مربع) - سفتی کابل: انعطاف پذیر با انتهای کابل
مدار برق: کانکتور 2 0.02…0.08 اینچ مربع (10…50 میلی متر مربع) - سفتی کابل: انعطاف پذیر با انتهای کابل
مدار تغذیه: کانکتور 1 0.02…0.2 اینچ (10…120 میلی متر مربع) - سفتی کابل: جامد بدون انتهای کابل
مدار تغذیه: کانکتور 2 0.02…0.08 اینچ مربع (10…50 میلی متر مربع) - سفتی کابل: جامد بدون انتهای کابل
گشتاور سفت شدن مدار کنترل 10.6 lbf.in (1.2 نیوتن متر) پایانه های گیره پیچ تخت Ø 6 میلی متر
مدار کنترل پایانه های گیره پیچ 10.6 lbf.in (1.2 نیوتن متر).
مدار تغذیه 106.2 lbf.in (12 نیوتن متر) کانکتور شش ضلعی 0.2 اینچ (4 میلی متر)
مدار کنترل 10.6 lbf.in (1.2 نیوتن متر) پایانه های گیره پیچ pozidriv No 2
ترکیب تماس کمکی 1 NO + 1 NC
نوع مخاطبین کمکی اتصال مکانیکی 1 NO + 1 NC IEC 60947-5-1
تماس آینه 1 NC IEC 60947-4-1
فرکانس مدار سیگنالینگ 25...400 هرتز
حداقل ولتاژ سوئیچینگ 17 ولت برای مدار سیگنالینگ
حداقل جریان سوئیچینگ 5 میلی آمپر برای مدار سیگنالینگ
مقاومت عایق > 10 MOhm برای مدار سیگنالینگ
زمان عدم همپوشانی 1.5 ms در قطع انرژی بین تماس NC و NO
1.5 ms در انرژی بین تماس NC و NO
پشتیبانی از نصب ریل
بشقاب
محیط
استانداردها CSA C22.2 شماره 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1: بند 30.2
IEC 60335-2-40: Annex JJ
UL 60335-2-40: Annex JJ
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
گواهینامه های محصول UL
CCC
CSA
CE
UKCA
دریایی
EAC
درجه حفاظت IP IP20 جلو IEC 60529
درمان حفاظتی THIEC 60068-2-30
مقاومت در برابر آب و هوا قرار گرفتن IACS E10 در معرض گرمای مرطوب
دمای مجاز هوای محیط اطراف دستگاه -40.0000000000…140.0000000000 درجه فارنهایت (-40…60 درجه سانتیگراد)
140.0000000000…158.0000000000 درجه فارنهایت (60…70 درجه سانتیگراد) با کاهش
ارتفاع عملیاتی 0...9842.52 فوت (0...3000 متر)
مقاوم در برابر آتش 1562.0000000000 درجه فارنهایت (850 درجه سانتیگراد) IEC 60695-2-1
تاخیر در شعله V1 مطابق با UL 94
استحکام مکانیکی کنتاکتور ارتعاش باز 2 Gn، 5...300 هرتز)
کنتاکتور ارتعاش بسته 4 Gn، 5...300 هرتز)
کنتاکتور شوک 15 Gn برای 11 میلی ثانیه بسته شد)
کنتاکتور شوک باز 6 Gn برای 11 میلی ثانیه)
ارتفاع 6.2 اینچ (158 میلی متر)
عرض 4.7 اینچ (120 میلی متر)
عمق 5.4 اینچ (136 میلی متر)
وزن خالص 5.5 پوند (US) (2.5 کیلوگرم)
جزئیات سفارش و ارسال
دسته بندی US10I1222359
برنامه تخفیف 0I12
GTIN 3389110475982
قابلیت برگشت پذیری آره
کشور مبدا FR
واحدهای بسته بندی
نوع واحد بسته 1 PCE
تعداد واحد در بسته 1 1
بسته 1 ارتفاع 6.9 اینچ (17.5 سانتی متر)
بسته 1 عرض 7.5 اینچ (19 سانتی متر)
بسته 1 طول 8.5 اینچ (21.5 سانتی متر)
بسته 1 وزن 5.454 پوند (ایالات متحده) (2.474 کیلوگرم)
نوع واحد بسته 2 S06
تعداد واحد در بسته 2 27
بسته 2 ارتفاع 29.5 اینچ (75 سانتی متر)
بسته 2 عرض 23.6 اینچ (60 سانتی متر)
بسته 2 طول 31.5 اینچ (80 سانتی متر)
بسته 2 وزن 175.925 پوند (US) (79.798 کیلوگرم)
