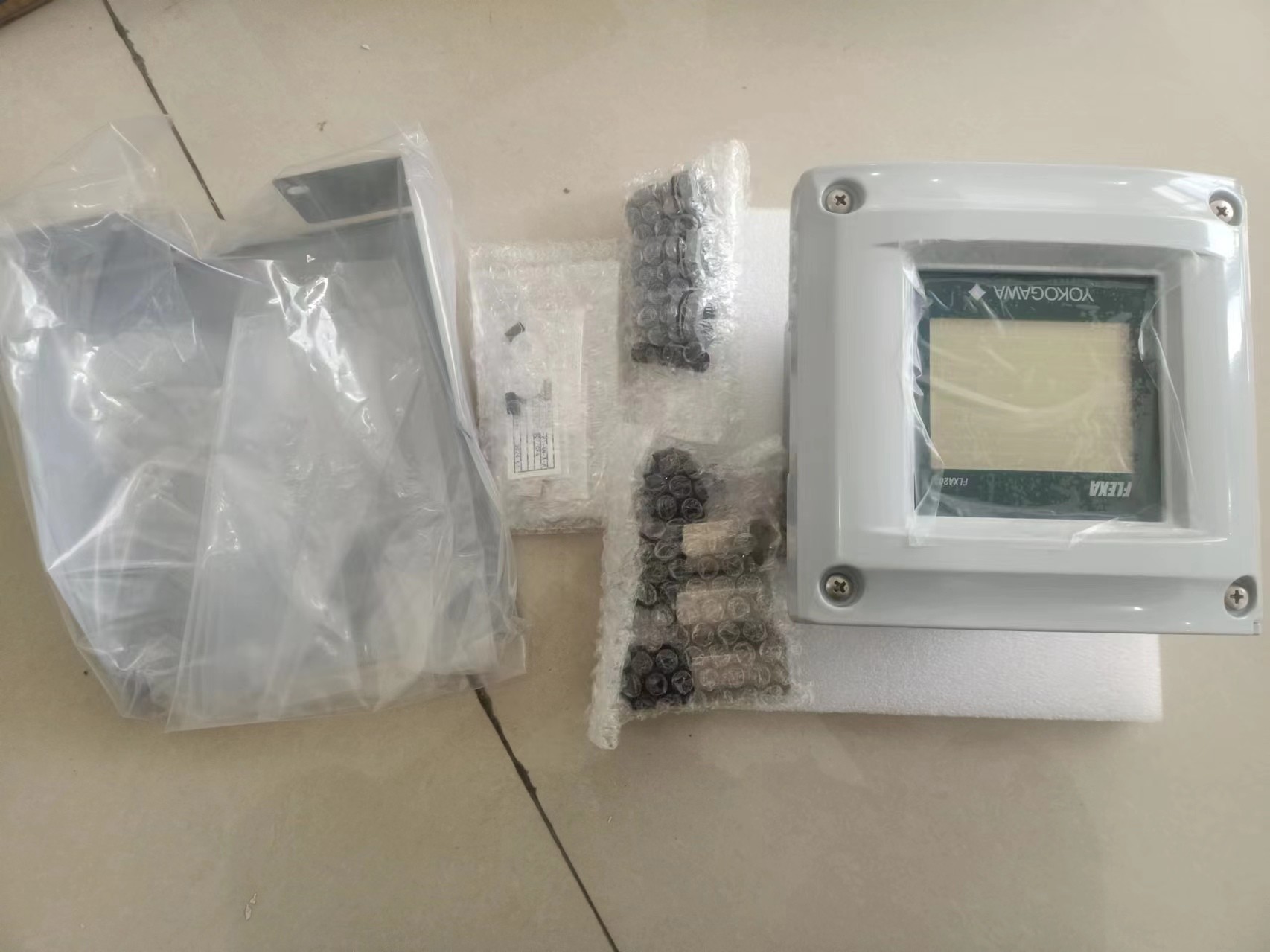

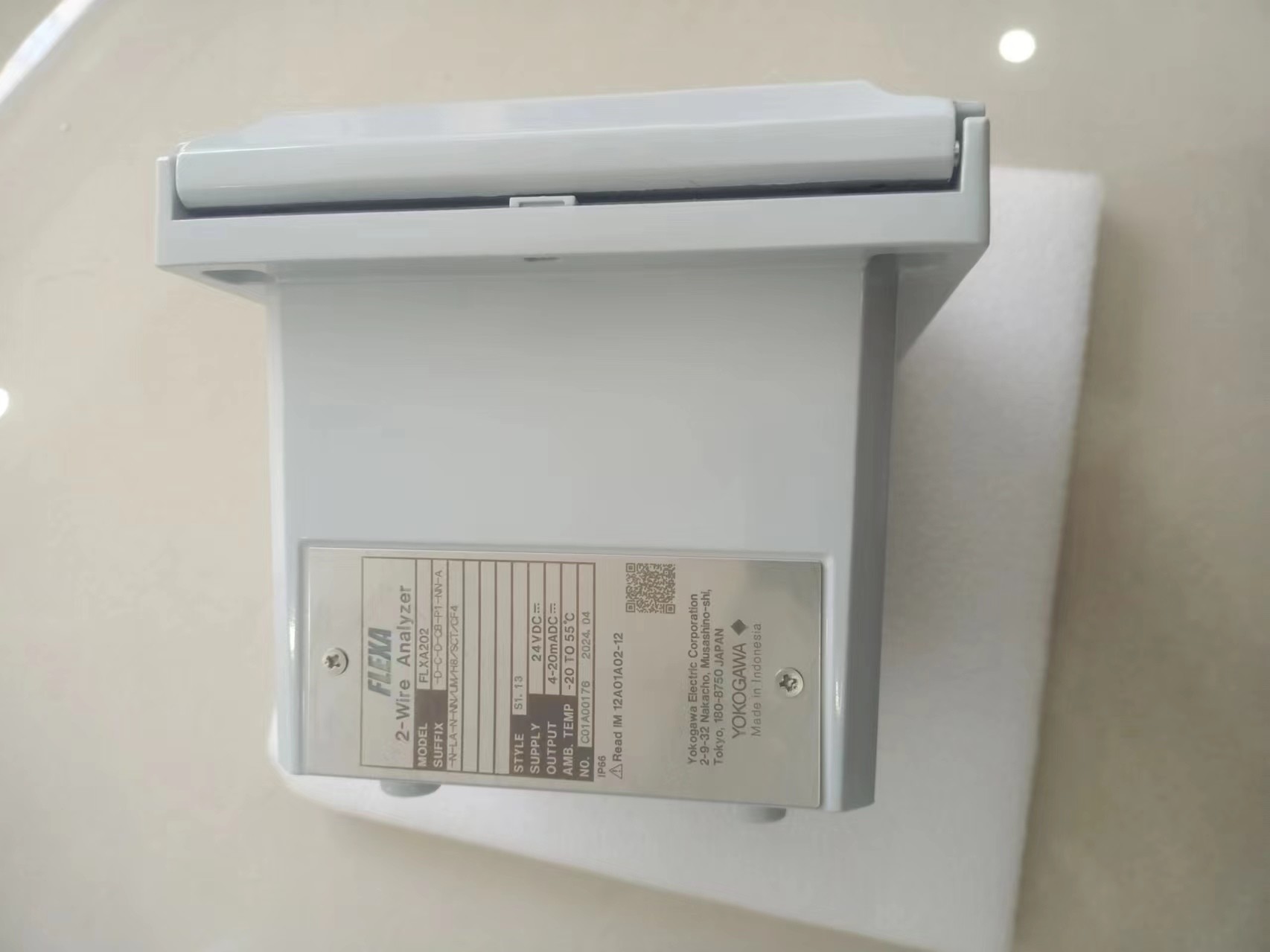

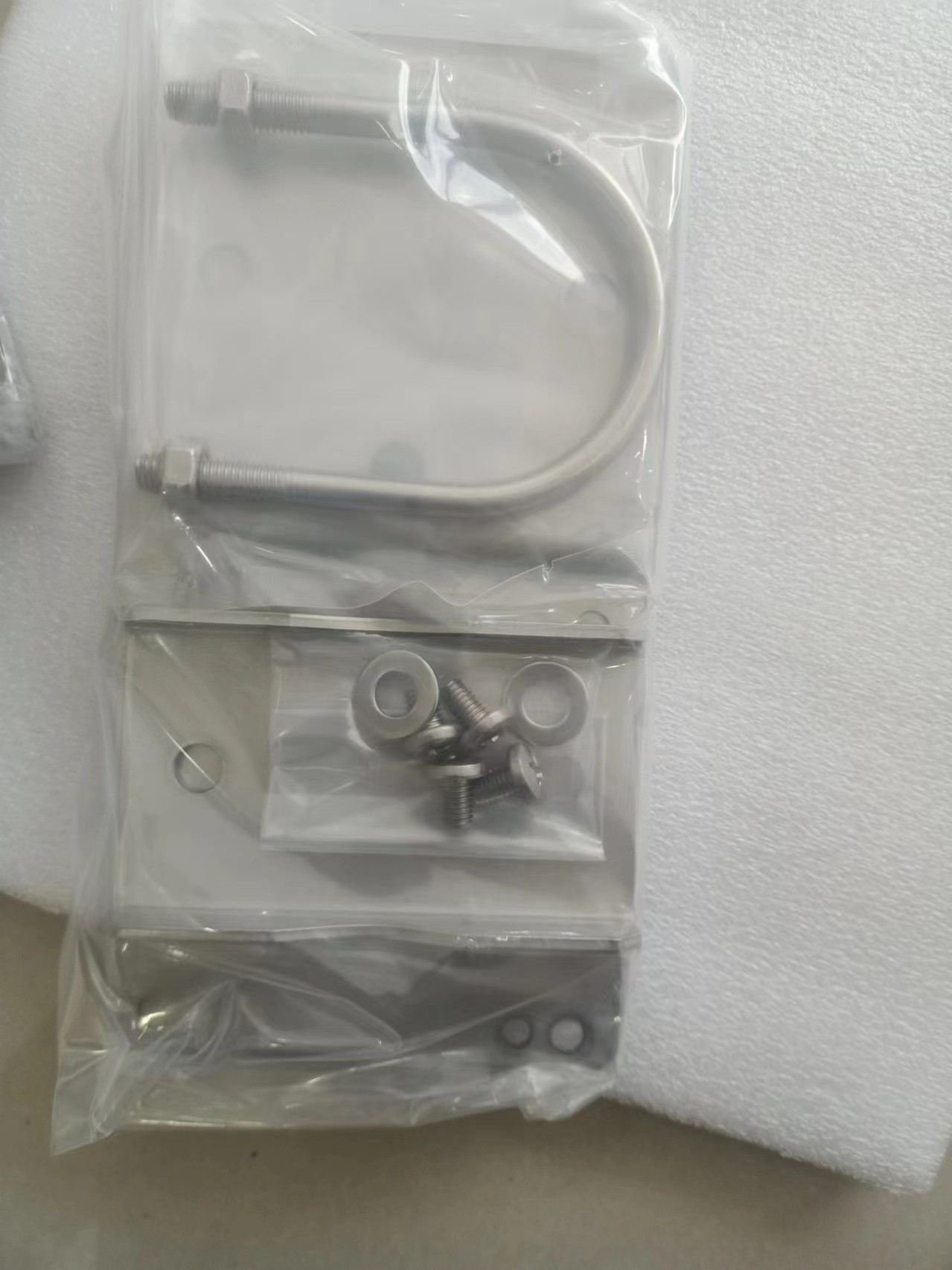

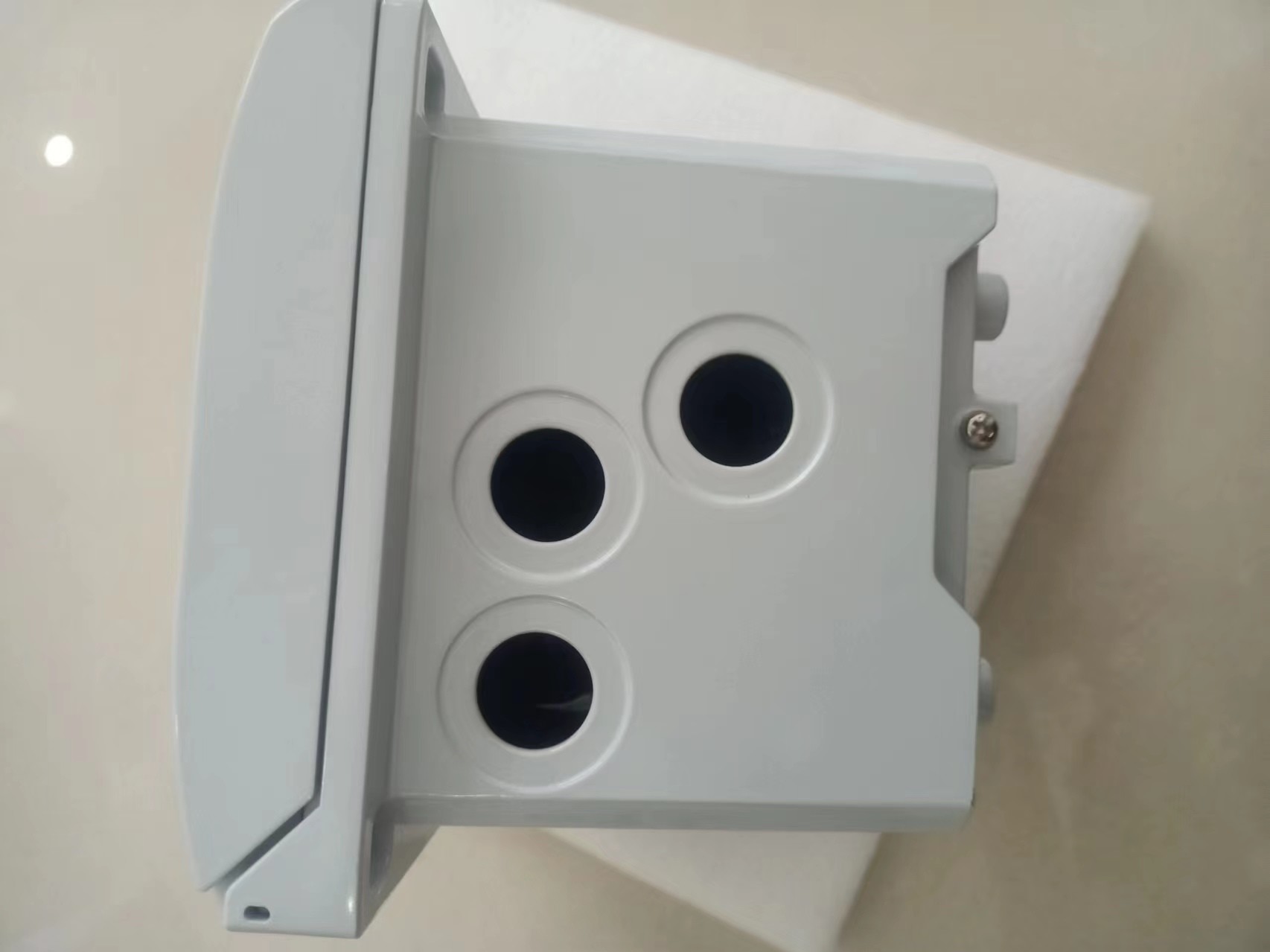

Yokogawa FLXA202 2-Wire دو کانال فرستنده / تحلیلگر از ژاپن سفارشی OEM

هشیاری محرک (ISC) ■ مشخصات ورودی سازگار با سری هشیاری محرک Yokogawa ISC40 با سنسور دمای یکپارچه: NTC30k یا Pt1000. ■ هشیاری محدوده ورودی:0 تا 2000 mS/cm در دمای مرجع 25 oCدرجه حرارت: -20 تا 140 درجه C طول کابل: حداکثر 60 متر طول کل کابل سنسور ثابت + کابل تمدید WF10 ((J).تاثیر کابل می تواند با انجام یک AIR CAL با کابل متصل به یک سلول خشک تنظیم شود. ■ محدوده خروجی رسانایی: حداقل طول: 100 μS / cm حداکثر طول: 2000 mS / cm (حداکثر 90٪ سرکوب صفر) دمای: حداقل طول 25 oC حداکثردامنه 160 oC ■ عملکرد (دقیقیت) (اصطلاحات با ورودی های شبیه سازی شده بیان می شوند)) (طول خروجی 0-100 μS/cm یا بیشتر است) رسانایی: خطی: ±(0.4٪ F.S. + 0.3 μS/cm) تکرار پذیری: ±(0.4٪ F.S. + 0.3 μS/cm) دمای: ±0.3 oC پاسخ مرحله ای:90٪ (< 2 دهه) در 8 ثانیه: "FS" به معنای حداکثر مقدار تنظیم خروجی تحلیلگر است. 2-4. اکسیژن حل شده (DO) ■ مشخصات ورودی FLXA202 خروجی را از سنسورهای اکسیژن حل شده پوشش داده شده با غشا پذیرفته است.اين حسگرها ميتونن از نوع گالواني باشند، جایی که سنسور ولتاژ محرک خود را تولید می کند یا نوع پولاروگرافیک، جایی که سنسور از ولتاژ محرک خارجی از کنورتر استفاده می کند.محدوده ورودی 0 تا 50 μA برای حسگرهای گالوانک و 0 تا 1 میکرو A برای حسگرهای قطبی استبرای جبران دما FLXA202 عناصر Pt1000 (سینسور DO30) و NTC22k (سینسورهای OXYFERM و OXYGOLD) را پذیرفته است. ■ محدوده ورودی سنسور DO30: اکسیژن حل شده: 0 تا 50 mg / l (ppm) دمای:-20 تا 150 oC توجه: دمای فرآیند برای DO30 0 تا 40 oC است حسگرهای هیملتون: Oxyferm: محدوده اندازه گیری: 10ppb تا 40ppm محدوده دمای: 0 تا 130 oC Oxygold G: محدوده اندازه گیری:2ppb تا 40ppm محدوده دمای: 0 تا 130 oC Oxygold B: محدوده اندازه گیری: 8ppb تا 40ppm محدوده دمای: 0 تا 100 oC ■ محدوده خروجی غلظت DO: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % اشباع: حداقل: 10٪ حداکثر: 600٪ دمای: حداقل 25 oC حداکثر 170 oC ■ عملکرد (دقیقیت) (تفصیلات با ورودی های شبیه سازی شده بیان شده است) عملکرد در حالت ppm: خطی: ± 0.05 ppm یا ±0.8٪ F.S، هر کدام بزرگتر است تکرار پذیری: ±0.05 ppm یا ±0.8٪ F.S، هر کدام بزرگتر است دقت: ±0.05 ppm یا ±0.8٪ F.S، هر کدام بزرگتر است عملکرد در حالت ppb: خطی بودن: ±1 ppb یا ±0.8٪ F.S، هر کدام بزرگتر است تکرار پذیری: ±1 ppb یا ±0.8% F.S، هر کدام بزرگتر است دقت: ±1 ppb یا ±0.8% F.S، هر کدام بزرگتر است درجه حرارت خطی: ±0.3 oC تکرار پذیری: ±0.1 oC دقت:± 0.3 oC توجه: "F.S" به معنای حداکثر مقدار تنظیم کننده خروجی تحلیلگر است. 2-5. pH/پوتانسیل کاهش اکسیداسیون (pH/ORP) با سنسور دیجیتال،FU20F pH/ORP SENCOM Sensor ■ مشخصات ورودی ارتباطات دیجیتال دو طرفه (RS-485) بین FU20F و FLXA202 ■ محدوده ورودی (با توجه به FU20F) pH: 0 تا 14 pH ORP: -1500 تا 1500 mV rH: 0 تا 100 rH دمای: -10 تا 105 oC ■ محدوده خروجی pH: min. span 1 pH max. span 20 pH ORP: min. span 100 mV max. span 3000 mV rH: min. span 2 rH max.مدت زمان 100 rH دمای: حداقل طول 25 oC حداکثر طول 170 oC فوریه 02, 2016-00 4 تمام حقوق محفوظ است. حق چاپ © 2015, شرکت برق یوکوگاوا GS 12A01A03-01EN 3. برق ■ سیگنال خروجی عمومی:یک خروجی 4-20 mA DC Note: تحمل: ±0.02 mA ارتباطات دیجیتال دو طرفه HART، بر روی سیگنال mA (4-20mA) قرار داده شده عملکرد خروجی: خطی یا غیر خطی (جدول 21 مرحله ای) عملکرد سوزاندن:(NAMUR 43 به جز ISC) بدون HART/PH201G: پایین: 3.6 mA (نشانه: 3.8 تا 20.5 mA برای pH/ORP، SC و DO) (نشانه: 3.9 تا 20.5 mA برای ISC) بالا: 22mA با HART/PH201G: پایین: 3.6 mA برای pH/ORP، SC و DO پایین: 3.9 mA برای ISC (نشانه: 3.8 تا 20.5 mA برای pH/ORP، SC و DO) (سگنال: 3.9 تا 20.5 mA برای ISC) تا: 22mA ■ منبع برق نامی 24 V سیستم DC با حلقه یک (1) ماژول سنسور (1 ورودی): 16 تا 40V DC (برای pH / ORP (سنسور آنالوگ) ،SC و DO) 17 تا 40V DC (برای ISC) 21 تا 40V DC (برای سنسور pH / ORP SENCOM) دو (2) ماژول سنسور (2 ورودی): 22.8 تا 40V DC (برای pH / ORP (سینسور آنالوگ) ، SC و DO) توجه: هنگامی که FLXA202 در حالت چند قطره ارتباطات HART استفاده می شود، سیگنال خروجی از 12 تغییر می کند.5 mA DC به 4 mA DC درست پس از روشن شدن قدرت- باید یک منبع برق کافی برای ابزارها فراهم شود.SC و DO شکل 2 ولتاژ تغذیه و مقاومت بار برای سنسور SENCOM ISC و pH/ORP Feb. 02, 2016-00 ● حداکثر مقاومت بار pH/ORP (سینسور آنالوگ) ، SC و DO: به شکل 1 مراجعه کنید.213 x 160 پیکسل تنظیم کنتراست در صفحه لمسی در دسترس است زبان پیام: 12 (انگلیسی، چینی، چک، فرانسوی، آلمانی، ایتالیایی، ژاپنی، کره ای، لهستانی، پرتغالی، روسی و اسپانیایی) یک تحلیلگر دارای تمام 12 زبان است.توضیحات برای انتخاب زبان و نام زبان به زبان انگلیسی نوشته شده است. توجه: فقط الفبای انگلیسی و عددی برای یک شماره برچسب، توضیحات اضافی برای هر مقدار در صفحه نمایش و رمز عبور در دسترس هستند. توجه: فقط برای زبان پیام در صفحه نمایش،12 زبان ارائه شده است.4 مکانیکی و دیگر ■ محفظه، پوشش: • آلیاژ آلومینیوم ریخته شده + پوشش اپوکسی • آلیاژ آلومینیوم ریخته شده + پوشش اورتان • آلیاژ آلومینیوم ریخته شده + پوشش ضد خوردگی بالا رنگ:رنگ نقره ای خاکستری: IP66 (به استثنای کانادا) ، نوع 4X (به استثنای کانادا) ، نوع 3S / 4X (کانادا) ■ اندازه کابل و کابل پایانی: قطر بیرونی: 6 تا 12 میلی متر (مناسب برای غده کابل M20) اندازه پیچ پایانی:M4 تورک پیچ کردن: 1.2 N•m ترمینال سیم: ترمینال پین، ترمینال حلقه و ترمینال اسپد می تواند برای ترمینال های منبع برق و ترمینال های سنسور آنالیزور استفاده شود. ترمینال زمین گیری: ترمینال حلقه باید استفاده شود.ترمینال پین: قطر پین: حداکثر 1.9 میلی متر حلقه و پای بند: عرض: حداکثر 7.8 میلی متر ■ ورود کابل 3 سوراخ، غده کابل M20 x 3 عدداما در آنالیزور جمع نشده است■ نصب تجهیزات نصب (اختیاری): • کیت نصب جهانی (توجه) • تجهیزات نصب لوله و دیوار • تجهیزات نصب پانلاین کیت شامل لوله و دیوار نصب سخت افزار و پانل نصب سخت افزارهود (اختیاری):• فولاد ضد زنگ • فولاد ضد زنگ با پوشش اورتان • فولاد ضد زنگ با پوشش اپوکسی، صفحه برچسب که شماره برچسب بر روی آن نوشته شده است با تحلیلگر تحویل داده می شود. صفحه برچسب نوع آویزان است. 250 600 1000 0 18 24.7 V - 11.5 0.022 R = 1295 1617 22.8 40 ولتاژ (V) اندازه گیری 2 سنسور مقاومت بار (Ω) محدوده ارتباطات دیجیتال (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 به جز SENCOM ولتاژ (V) مقاومت بار (Ω) دامنه ارتباطات دیجیتال (HART) 18.2 21 5 همه حقوق محفوظ است. Copyright © 2015,شرکت الکتریکی یوکوگاوا GS 12A01A03-01EN ■ آداپتور لوله با استفاده از آداپتور اختیاری: 3) • 1/2NPT (تعداد: 3) • M20 x 1.5 (تعداد: 3) این آداپتورهای لوله ای با یک تحلیلگر تحویل داده می شوند، اما در تحلیلگر جمع نمی شوند.■ اندازه کیس خانه 165 x 165 x 155 میلی متر (W x H x D) (بدون غده کابل) ■ وزن تقریبا. 2.5 کیلوگرم ■ دمای محیط کار -20 تا +55 oC ■ دمای ذخیره سازی -30 تا +70 oC ■ رطوبت 10 تا 90% RH در 40oC (غیر منجمد) ■ سند؛ نسخه کاغذی: راهنمای راه اندازی نوشته شده به زبان انگلیسی احتیاط های ایمنی نوشته شده به زبان انگلیسی CD-ROM: Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 شماره 61010-1 CAN/CSA-C22.2 شماره 61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 کلاس Aجدول 2 (برای استفاده در مکان های صنعتی) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 کلاس A، گروه 1 کره استاندارد سازگاری الکترومغناطیسی کلاس A 한국 전자파적합성 기준 ارتفاع نصب: 2000 متر یا کمتر دسته بندی بر اساس IEC 61010:I (یادداشت 1) درجه آلودگی بر اساس IEC 61010: 2 (یادداشت 2) توجه: دسته بندی نصب، به نام دسته بندی فوق ولتاژ، ولتاژ مقاومت در برابر ضربه را مشخص می کند. تجهیزات بادو سیم فرستنده) برای اتصال به مدارهای که در آن اقدامات برای محدود کردن ولتاژ بیش از حد به سطح مناسب پایین استفاده می شودتوجه: درجه 2 نشان دهنده درجه وجود مواد جامد، مایع، گاز یا سایر موارد است که ممکن است قدرت دی الکتریک را کاهش دهد. درجه 2 محیط داخلی عادی است.ایمنی ذاتی و غیر آتش سوزی (کد پسوند نوع : -CB، -CD، -DD): ATEX تایید ایمنی ذاتی استاندارد قابل استفاده محیط های انفجاری EN 60079-0:2012/A11: 2013 تجهیزات - الزامات عمومی EN 60079-11:2012 حفاظت از تجهیزات با امنیت ذاتی i ETنوع حفاظت II 1 G Ex ia IIC T4 Ga Group: II دسته بندی: 1G T4: برای دمای محیط:20 تا 55 درجه سانتیگراد فشار جو: 80kPa (0.8bar) تا 110kPa (1.1bar) IECEx تایید ایمنی ذاتی استاندارد قابل اجرا IEC 60079-0: 2011 بخش 0:تجهیزات - الزامات عمومی IEC 60079-11: 2011 بخش 11: حفاظت از تجهیزات با ایمنی ذاتی i Type of protection Ex ia IIC T4 Ga T4: برای دمای محیط: 20 تا 55 °C فشار جو: 80kPa (0.8bar تا 110kPa (1.1bar) FM ایمنی درونی و تایید غیر محرک استاندارد قابل استفاده کلاس-3600: استاندارد صدور تأییدیه سال 2011 برای تجهیزات الکتریکی برای استفاده در مکان های خطرناک (مرتبط) الزامات عمومی کلاس-3610:استاندارد تایید 2010 برای دستگاه های کاملا ایمن و دستگاه های مرتبط برای استفاده در کلاس I، II و III، بخش 1، مکان های خطرناک (مرتبط): کلاس-3611: 2004 تجهیزات الکتریکی غیر آتش گیر برای استفاده در کلاس I و II، بخش 2 و کلاس III، بخش 1 و 2،مکان های خطرناک (مرتبط) کلاس 3810: 2005 تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی ANSI/NEMA 250:2014 محفظه هایی برای تجهیزات الکتریکی (حداقل 1000 ولت) ANSI/ISA 60079-0 2013 بخش 0:الزامات عمومی ANSI/ISA 60079-11 2014 بخش 11: حفاظت از تجهیزات با امنیت ذاتی i نوع حفاظت کلاس I، بخش 1، گروه های A، B، C و D (بیماری ذاتی) کلاس I، بخش 2، گروه های A، B، C و D (غیر آتش گیر) کلاس I،منطقه 0گروه های IIC در Haza
