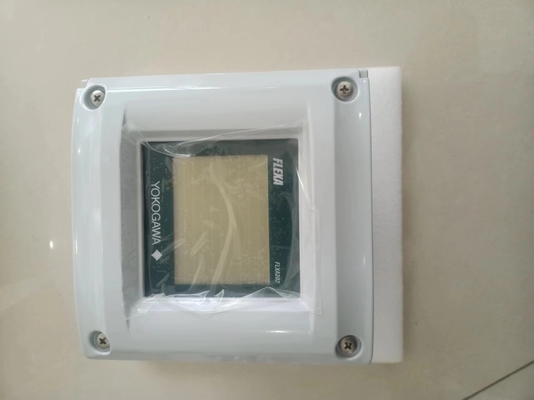

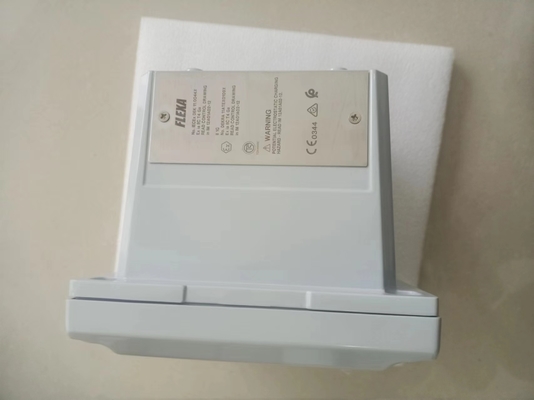

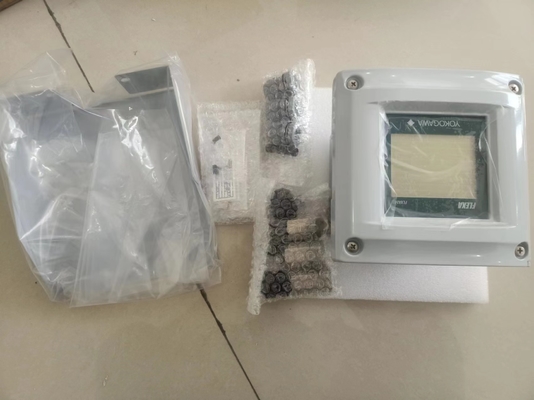

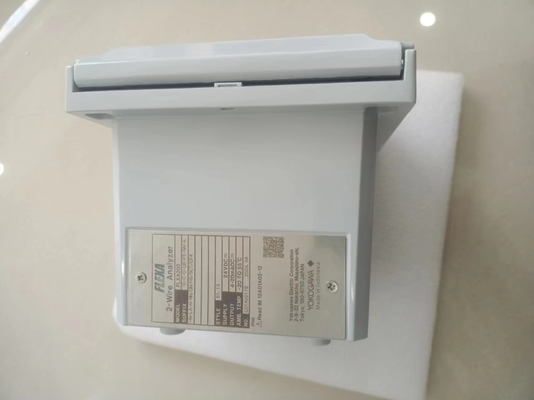

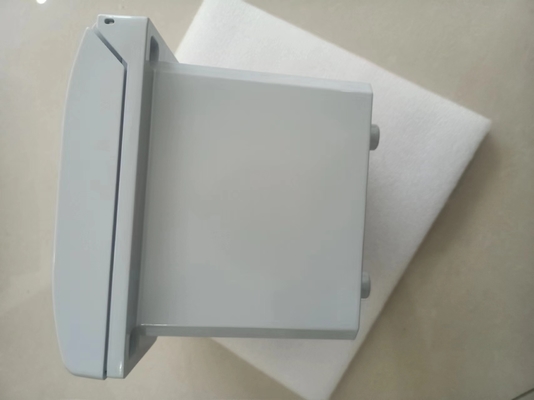

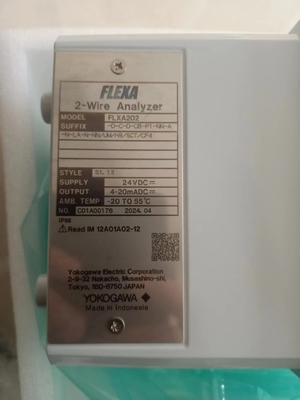

فرستنده دو کانال یوکوگاوا FLXA202 FLXA202-D-B-D-AB-P1-NN-A-N-LA-N-NN/CD4

n کلی مدل FLXA®202 2-Wire Analyzer، یک مدل از سری FLEXA®، اندازه گیری یک سنسور یا دو سنسور را ارائه می دهد.آنالیزور طراحی شده به صورت ماژولار 4 نوع اندازه گیری را ارائه می دهد pH/ORP (پتانسیل کاهش اکسیداسیون)برای اندازه گیری دو سنسور،ترکیبی از دو ورودی سنسور از همان نوع (فقط سنسور آنالوگ)، SC و SC، و DO و DO ️ با دو ماژول سنسور در دسترس هستند. اندازه گیری دو سنسور قابلیت های اضافی را ارائه می دهد؛ عملکرد داده محاسبه شده و سیستم اضافی.تنوع داده های محاسبه شده از دو پارامتر اندازه گیری برای هر اندازه گیری قابل انتخاب استبر روی سیستم اضافی ساخته شده بر روی دو پارامتر اندازه گیری دو ورودی سنسور،پارامتر خروجی اصلی به طور خودکار به خروجی سنسور دوم در صورت اختلال سنسور اصلی تغییر می کند.علاوه بر سنسورهای سنتی آنالوگ pH/ORP، آنالیزور FLXA202 می تواند به سنسور دیجیتال Yokogawa، FU20F / FU24F / SC25F Digital pH/ ORP SENCOM® Sensor متصل شود.در رابط انسان ماشین FLXA202 (HMI)، تحلیلگر نوع 2 سیم FLXA202 عملکرد آسان صفحه لمسی و ساختار ساده منوی را در 12 زبان ارائه می دهد. منوهای نمایش، اجرا و تنظیم در یک زبان انتخاب شده نمایش داده می شود.تحلیلگر FLXA202 به طور خودکار ماژول سنسور نصب شده را تشخیص می دهد و منو های لازم را برای پیکربندی صحیح آماده می کندبرای اندازه گیری فوری، FLXA202 قابلیت تنظیم سریع را ارائه می دهد. صفحه نمایش تنظیم سریع هنگام روشن شدن تحلیلگر ظاهر می شود. فقط چند تنظیم ️ تاریخ / زمان,زبان، پیکربندی های اساسی سنسور و خروجی، شروع به اندازه گیری خواهد کرد.FLXA202 بهترین دقت را در اندازه گیری با عملکرد جبران دمای و عملکرد کالیبراسیون ارائه می دهد. تشخیص سنسورها و نشان دادن وضعیت سنسورها باعث می شود اندازه گیری قابل اعتماد باشد. دفترچه وقایع و داده های تشخیصی منبع اطلاعاتی مفید برای نگهداری است.برای طیف گسترده ای از محیط های صنعتی، FLXA202 با محفظه ای از آلیاژ آلومینیوم ریخته شده با پوشش مقاوم در برابر خوردگی طراحی شده است.ISC و DO • اندازه گیری دو سنسور در تحلیلگر دو سیمpH/ORP و pH/ORP، SC و SC and DO and DO • Calculated data from dual sensor measurement • Redundant system on dual sensor measurement • Connection of FU20F / FU24F / SC25F Digital pH/ ORP SENCOM Sensor • Easy touch screen operation on 2-wire type analyzer • Simple HMI menu structure in 12 languages • Quick setup menu for immediate measurement • Indication of sensor wellness • Enclosure – aluminum alloy cast. GS 12A01A03-01EN © حق چاپ Sep. 2015 2nd Edition Feb. 02, 2016 2 تمام حقوق محفوظ است. حق چاپ © 2015, شرکت الکتریکی یوکوگاوا GS 12A01A03-01EN n مشخصات عمومی 1. Basic ■ Measurement Object/Sensor Type • pH/Oxidation-reduction Potential (pH/ORP) (analog sensor) • Conductivity (SC) • Inductive Conductivity (ISC) • Dissolved Oxygen (DO) • pH/Oxidation-reduction Potential (pH/ORP) (digital sensor) Note: شیء اندازه گیری موجود بستگی به یک ماژول حسگر نصب شده بر روی تحلیلگر دارد. ■ Analyzer Structure Module structure ● Composition of Analyzer One (1) Housing assembly One (1) or two (2) Sensor modules ● Combination of Sensor Module when two modules are installed Combinations of two same sensor modules are available; pH/ORP و pH/ORP (سینسور آنالوگ) SC و SC DO و DO 2. اندازه گیری 2-1.پتانسیل کاهش اکسیداسیون pH (pH/ORP) با سنسورهای آنالوگ ■ مشخصات ورودی ورودی دوگانه با مقاومت بالا (≥1012 Ω) ■ محدوده ورودی pH: -2 تا 16 pH (با گزینه /K: 0 تا 14 pH) ORP: -1500 تا 1500 mV rH: 0 تا 100 rH دمای: Pt1000: -30 تا 140 oC Pt100: -30 تا 140 oC 6.8k: -30 تا 140 oC PTC10k: -30 تا 140 oC NTC 8k55:-10 تا 120 oC 3k بالکو: -30 تا 140 oC PTC500: -30 تا 140 oC ■ محدوده خروجی pH: min. span 1 pH max. span 20 pH ORP: min. span 100 mV max. span 3000 mV rH: min. span 2 rH max. span 100 rH دمای: min. span 25 oC max.دامنه 170 oC ■ عملکرد (دقیقیت) (تفصیلات با ورودی های شبیه سازی شده بیان شده است)) pH خطی: ±0.01 pH تکرار پذیری: ±0.01 pH دقت: ±0.01 pH ORP خطی: ±1 mV تکرار پذیری: ±1 mV دقت: ±1 mV دمای Pt1000، 6.8k، PTC10k، NTC 8k55، 3k Balco،PTC500 خطی بودن: ±0.3 oC تکرار پذیری: ±0.1 oC دقت: ±0.3 oC با Pt100 خطیت: ±0.4 oC تکرار پذیری: ±0.1 oC دقت: ±0.4 oC 2-2.هدایت (SC) ■ مشخصات ورودی اندازه گیری دو یا چهار الکترود با تحریک موج مربع، با استفاده از حداکثر 60 متر (200ft) کابل (WU40 / WF10) و ثابت سلول از 0.005 تا 50.0 cm-1 ■ محدوده ورودی رسانایی: min.: 0 μS / cm max.: 200 mS x (مستحکم سلول) (در محدوده 2000 mS / cm) مقاومت: min.: 0.005 kΩ / (ثابت سلول) حداکثر: 1000 MΩ x cm دمای: Pt1000: -20 تا 250 oC Pt100: -20 تا 200 oC Ni100: -20 تا 200 oC NTC 8k55: -10 تا 120 oC Pb36 ((JIS NTC 6k):-20 تا 120 oC ■ رسانایی محدوده خروجی: حداقل 0.01 μS/cm حداکثر 2000 mS/cm (حداکثر 90٪ سرکوب صفر) مقاومت: حداقل 0.001 kΩ x cm حداکثر 1000 MΩ x cm (حداکثر 90٪ سرکوب صفر) دمای: حداقل 25 oC حداکثر.دامنه 270 oC ■ عملکرد (دقیقیت) (تفصیلات با ورودی های شبیه سازی شده بیان شده است)) رسانایی 2 μS x K cm-1 تا 200 mS x K cm-1 دقت: ±0.5%F.S. 1 μS x K cm-1 تا 2 μS x K cm-1 دقت: ±1%F.S. مقاومت 0.005kΩ / K cm-1 تا 0.5MΩ / K cm-1 دقت: ±0.5%F.S. 0.5MΩ / K cm-1 تا 1MΩ / K cm-1 دقت: ±1٪ F.S دمای Pt1000، Pb36، Ni100 دقت: ±0.3 oC با Pt100، NTC 8k55 دقت: ±0.4 oC جدول تعویض دمای NaCl: ±1٪ ماتریس: ±3٪ پاسخ مرحله ای:90٪ (< 2 دهه) در 7 ثانیه: "F.S". به معنای حداکثر مقدار تنظیم خروجی تحلیلگر است. "K" به معنای ثابت سلول است.
