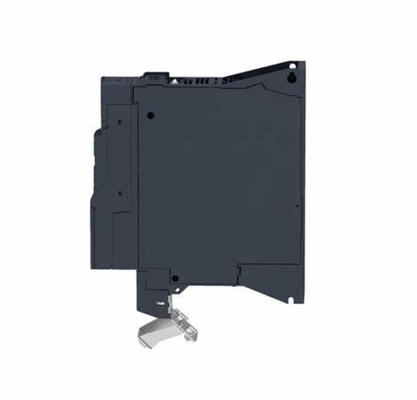

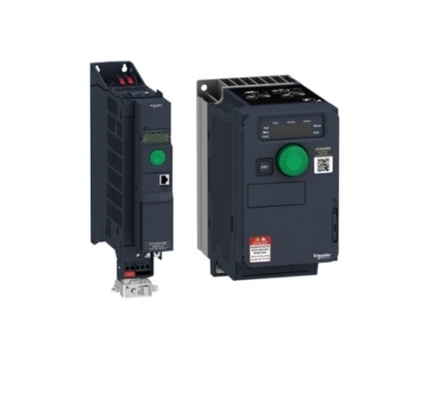

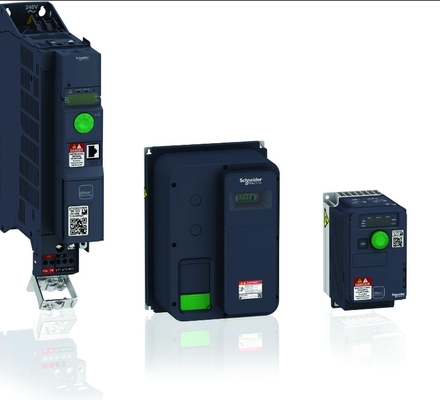

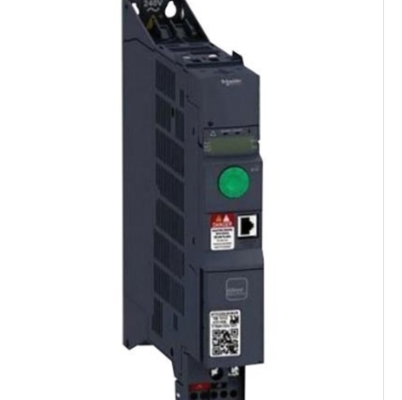

شنایدر موتور سرعت متغیر، آلتیوار ماشین ATV 320، 0.75kW، 380 تا 500 ولت، 3 فاز کتاب
| محل منبع | چین |
|---|---|
| نام تجاری | Schneider |
| گواهی | CE |
| شماره مدل | ATV320U07N4B |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | USD$130 |

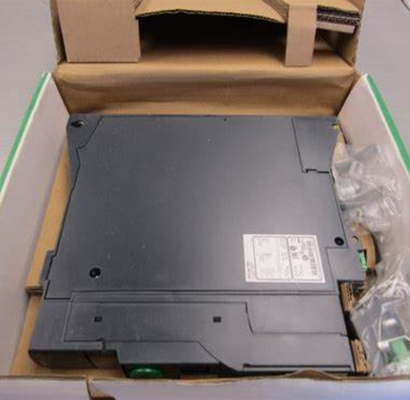

| جزئیات بسته بندی | کارتن |
| زمان تحویل | در انبار |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 500 PC |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محدوده محصول | ماشین آلتیوار ATV320 | گونه | نسخه استاندارد |
|---|---|---|---|
| فرمت درایو | کتاب | حالت نصب | پایه کابینت |
| برجسته کردن | سه فاز شنایدر درایو با سرعت متغیر0.75 کيلووايت ماشين شنايدر با سرعت متغير,0.75kW Schneider variable speed drive |
||
توضیحات محصول
| محدوده محصول | ماشین آلتیوار ATV320 |
|---|---|
| نوع محصول یا جزء | درایو با سرعت متغیر |
| برنامه خاص محصول | ماشین های پیچیده |
| گونه | نسخه استاندارد |
| فرمت درایو | کتاب |
| حالت نصب | پایه کابینت |
| پروتکل پورت ارتباطی | سریال مدباس CANopen |
| کارت آپشن | ماژول ارتباطی، CANopen ماژول ارتباطی، EtherCAT ماژول ارتباطی، Profibus DP V1 ماژول ارتباطی، PROFINET ماژول ارتباطی، پاورلینک اترنت ماژول ارتباطی، اترنت/IP ماژول ارتباطی، DeviceNet |
| [ما] ولتاژ منبع تغذیه نامی | 380...500 ولت - 15...10 % |
| جریان خروجی اسمی | 2.3 A |
| قدرت موتور کیلووات | 0.75 کیلو وات سنگین |
| فیلتر EMC | فیلتر EMC کلاس C2 یکپارچه |
| درجه حفاظت IP | IP20 |
| شماره ورودی گسسته | 7 |
|---|---|
| نوع ورودی گسسته | گشتاور ایمن STO خاموش، 24 ولت DC1.5 کیلو اهم ورودی های منطقی DI1...DI6، 24 ولت DC 30 ولت) DI5 قابل برنامه ریزی به عنوان ورودی پالس 0…30 کیلوهرتز، 24 ولت DC 30 ولت) |
| منطق ورودی گسسته | منطق مثبت (منبع) منطق منفی (سینک) |
| شماره خروجی گسسته | 3 |
| نوع خروجی گسسته | کلکتور باز DQ+ 0…1 کیلوهرتز 30 ولت DC 100 میلی آمپر کلکتور باز DQ- 0…1 کیلوهرتز 30 ولت DC 100 میلی آمپر |
| شماره ورودی آنالوگ | 3 |
| نوع ورودی آنالوگ | ولتاژ AI1 0...10 ولت DC 30 کیلو اهم 10 بیت ولتاژ دیفرانسیل دوقطبی AI2 +/- 10 ولت DC 30 کیلو اهم 10 بیت جریان AI3 0...20 میلی آمپر (یا 4-20 میلی آمپر، x-20 میلی آمپر، 20-x میلی آمپر یا الگوهای دیگر بر اساس پیکربندی) 250 اهم 10 بیت |
| شماره خروجی آنالوگ | 1 |
| نوع خروجی آنالوگ | جریان قابل تنظیم نرم افزار AQ1 0...20 میلی آمپر 800 اهم 10 بیت ولتاژ قابل تنظیم نرم افزار AQ1 0...10 ولت DC 470 اهم 10 بیت |
| نوع خروجی رله | چرخه های منطقی رله قابل تنظیم R1A 1 NO 100000 چرخه منطق رله قابل تنظیم R1B 1 NC 100000 منطق رله قابل تنظیم R1C چرخه منطقی رله قابل تنظیم R2A 1 NO 100000 منطق رله قابل تنظیم R2C |
| حداکثر جریان سوئیچینگ | خروجی رله R1A، R1B، مقاومت R1C، cos phi = 1 3 A 250 V AC خروجی رله R1A، R1B، مقاومت R1C، cos phi = 1 3 A 30 ولت DC خروجی رله R1A، R1B، R1C، R2A، R2C القایی، cos phi = 0.4 7 ms 2 A 250 ولت متناوب خروجی رله R1A، R1B، R1C، R2A، R2C القایی، cos phi = 0.4 7 ms 2 A 30 ولت DC خروجی رله R2A، مقاومت R2C، cos phi = 1 5 A 250 V AC خروجی رله R2A، مقاومت R2C، cos phi = 1 5 A 30 ولت DC |
| حداقل جریان سوئیچینگ | خروجی رله R1A, R1B, R1C, R2A, R2C 5 mA 24 V DC |
| روش دسترسی | Slave CANopen |
| 4 عملیات ربع ممکن است | درست است، واقعی |
| مشخصات کنترل موتور ناهمزمان | نسبت ولتاژ/فرکانس، 5 امتیاز کنترل بردار شار بدون سنسور، استاندارد نسبت ولتاژ/فرکانس - صرفه جویی در انرژی، درجه دوم U/f کنترل بردار شار بدون سنسور - صرفه جویی در انرژی نسبت ولتاژ/فرکانس، 2 امتیاز |
| مشخصات کنترل موتور سنکرون | کنترل برداری بدون سنسور |
| گشتاور گذرا | 170 … 200 % گشتاور اسمی موتور |
| حداکثر فرکانس خروجی | 0.599 کیلوهرتز |
| رمپ های شتاب و کاهش سرعت | خطی U اس CUS سوئیچینگ رمپ سازگاری رمپ شتاب/کاهش سرعت توقف خودکار شتاب / کاهش سرعت با تزریق DC |
| جبران لغزش موتور | خودکار هر بار که باشد قابل تنظیم 0...300 % در نسبت ولتاژ/فرکانس موجود نیست (2 یا 5 امتیاز) |
| فرکانس سوئیچینگ | 2...16 کیلوهرتز قابل تنظیم 4...16 کیلوهرتز با ضریب کاهش |
| فرکانس سوئیچینگ اسمی | 4 کیلوهرتز |
| ترمز تا سکون | با تزریق DC |
| خرد کن ترمز یکپارچه | درست است، واقعی |
| جریان خط | 3.6 A 380 ولت سنگین) 2.7 A 500 ولت سنگین) |
| حداکثر جریان ورودی در هر فاز | 3.6 A |
| حداکثر ولتاژ خروجی | 500 V |
| توان ظاهری | 2.3 کیلوولت آمپر 500 ولت سنگین) |
| فرکانس شبکه | 50-60 هرتز |
| تحمل فرکانس شبکه متقارن نسبی | 5 درصد |
| خط آینده Isc | 5 کیلو آمپر |
| جریان بار پایه در اضافه بار زیاد | 3.0 A |
| اتلاف برق در W | فن 31 وات 380 ولت 4 کیلوهرتز |
| دارای عملکرد ایمنی با سرعت محدود ایمن (SLS) | درست است، واقعی |
| با عملکرد ایمنی مدیریت ترمز ایمن (SBC/SBT) | نادرست |
| با عملکرد ایمنی توقف عملیات ایمن (SOS) | نادرست |
| با عملکرد ایمنی Safe Position (SP) | نادرست |
| با عملکرد ایمنی منطق قابل برنامه ریزی ایمن | نادرست |
| دارای عملکرد ایمنی Safe Speed Monitor (SSM) | نادرست |
| دارای عملکرد ایمنی Safe Stop 1 (SS1) | درست است، واقعی |
| دارای sft fct Safe Stop 2 (SS2) | نادرست |
| با عملکرد ایمنی گشتاور ایمن خاموش (STO) | درست است، واقعی |
| با عملکرد ایمنی موقعیت محدود ایمن (SLP) | نادرست |
| دارای عملکرد ایمنی Safe Direction (SDI) | نادرست |
| نوع حفاظت | فاز ورودی درایو را قطع می کند اضافه جریان بین فازهای خروجی و محرک زمین درایو محافظ در برابر گرمای بیش از حد اتصال کوتاه بین درایو فازهای موتور درایو حفاظت حرارتی |
| عرض | 1.8 اینچ (45.0 میلی متر) |
| ارتفاع | 12.8 اینچ (325.0 میلی متر) |
| عمق | 9.6 اینچ (245.0 میلی متر) |
| وزن خالص | 5.5 پوند (US) (2.5 کیلوگرم) |
| موقعیت عملیاتی | عمودی +/- 10 درجه |
|---|---|
| گواهینامه های محصول | CE ATEX NOM GOST EAC RCM KC |
| علامت گذاری | CE ATEX UL CSA EAC RCM |
| استانداردها | IEC 61800-5-1 |
| سازگاری الکترومغناطیسی | تست ایمنی تخلیه الکترواستاتیک سطح 3 IEC 61000-4-2 تست مصونیت میدان الکترومغناطیسی فرکانس رادیویی تشعشعی سطح 3 IEC 61000-4-3 تست ایمنی گذرا/ انفجار سریع الکتریکی سطح 4 IEC 61000-4-4 1.2/50 µs - 8/20 میکروثانیه تست ایمنی افزایشی سطح 3 IEC 61000-4-5 تست ایمنی فرکانس رادیویی سطح 3 IEC 61000-4-6 انجام شد تست ایمنی کاهش ولتاژ و وقفه IEC 61000-4-11 |
| کلاس زیست محیطی (در حین کار) | کلاس 3C3 طبق IEC 60721-3-3 کلاس 3S2 طبق IEC 60721-3-3 |
| حداکثر شتاب تحت ضربه شوک (در حین کار) | 150 متر بر ثانیه در 11 میلی ثانیه |
| حداکثر شتاب تحت تنش ارتعاشی (در حین کار) | 10 متر بر ثانیه در 13...200 هرتز |
| حداکثر انحراف تحت بار ارتعاشی (در حین کار) | 1.5 میلی متر در 2 ... 13 هرتز |
| رطوبت نسبی مجاز (در حین کار) | کلاس 3K5 مطابق با EN 60721-3 |
| حجم هوای خنک کننده | 2483.3 گال در ساعت (ایالات متحده آمریکا) (9.4 متر مکعب در ساعت) |
| دسته اضافه ولتاژ | III |
| حلقه تنظیم | تنظیم کننده PID قابل تنظیم |
| دقت سرعت | +/- 10% لغزش اسمی 0.2 تن تا تن |
| درجه آلودگی | 2 |
| دمای حمل و نقل هوایی محیطی | -13.0000000000…158.0000000000 درجه فارنهایت (-25…70 درجه سانتی گراد) |
| دمای هوای محیط برای عملیات | 14.0000000000…122.0000000000 درجه فارنهایت (-10…50 درجه سانتیگراد) بدون کاهش 122.0000000000…140.0000000000 درجه فارنهایت (50…60 درجه سانتیگراد) با ضریب کاهش |
| دمای هوای محیط برای ذخیره سازی | -13.0000000000…158.0000000000 درجه فارنهایت (-25…70 درجه سانتی گراد) |
| دسته بندی | US1CP4B22152 |
|---|---|
| برنامه تخفیف | CP4B |
| GTIN | 3606480966408 |
| قابلیت برگشت پذیری | آره |
| کشور مبدا | شناسه |
| نوع واحد بسته 1 | PCE |
|---|---|
| تعداد واحد در بسته 1 | 1 |
| بسته 1 ارتفاع | 3.346 اینچ (8.500 سانتی متر) |
| بسته 1 عرض | 10.827 اینچ (27.500 سانتی متر) |
| بسته 1 طول | 12.795 اینچ (32.500 سانتی متر) |
| بسته 1 وزن | 5.172 پوند (ایالات متحده) (2.346 کیلوگرم) |
| نوع واحد بسته 2 | P06 |
| تعداد واحد در بسته 2 | 24 |
| بسته 2 ارتفاع | 29.528 اینچ (75.000 سانتی متر) |
| بسته 2 عرض | 23.622 اینچ (60.000 سانتی متر) |
| بسته 2 طول | 31.496 اینچ (80.000 سانتی متر) |
| بسته 2 وزن | 146.175 پوند (ایالات متحده) (66.304 کیلوگرم) |
