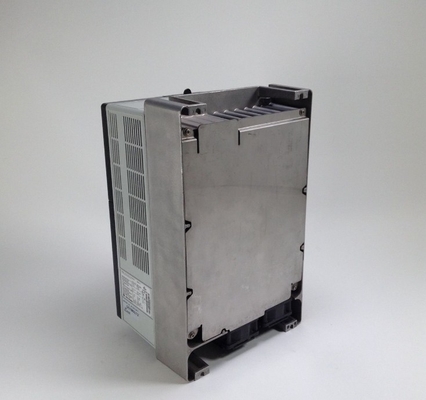

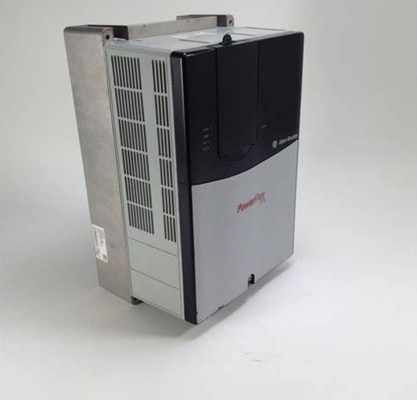

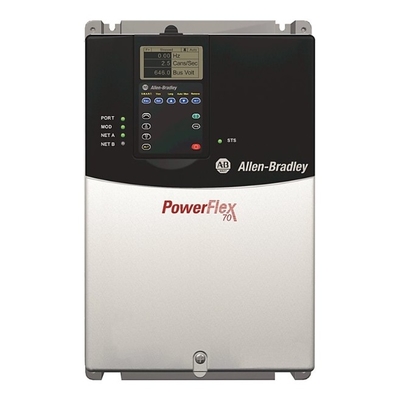

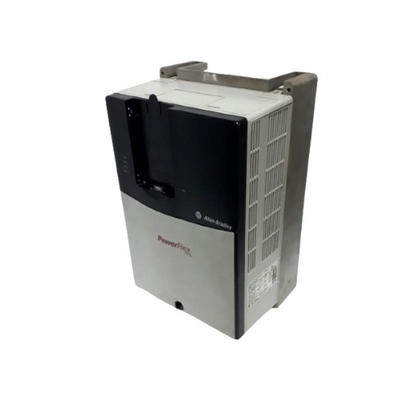

آلن بردلی 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 فاز 30 A 15 KW معمولی 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
محل منبع چین
نام تجاری Allen-Bradley
گواهی CE
شماره مدل 20AC030A0AYNANC0
مقدار حداقل تعداد سفارش 1
قیمت USD$1863
جزئیات بسته بندی کارتن
زمان تحویل در انبار
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه 500 PC

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
درجه حفاظت (IP) IP20 تعداد خروجی های آنالوگ 1
ولتاژ شبکه 400 ولت مقاومت شکستگی یکپارچه نه
برجسته کردن

3 فاز PowerFlex70 AC Drive,11 kW PowerFlex70 AC Drive,۴۰۰ ولت AC PowerFlex70 AC Drive

,

11 kW PowerFlex70 AC Drive

,

400 V AC PowerFlex70 AC Drive
پیام بگذارید
توضیحات محصول

مشخصات فنی



مکانیکی

درجه حفاظت (IP) IP20
شوکه شدن حداکثر 15 گرم برای مدت زمان 11 میلی ثانیه (±1.0 میلی ثانیه)
لرزش جابجایی 0.152 میلی متر (0.006 اینچ)، پیک 1G



برقی

تعداد خروجی های آنالوگ 1
ولتاژ شبکه 400 ولت
مقاومت شکستگی یکپارچه خیر
مقاومت های ترمز دینامیکی داخلی 62 اهم
ترمز IGBT ترمز IGBT نصب شده است
خاموش شدن خروجی کم ولتاژ اتوبوس 305 ولت DC @ 380/400 ولت
سطح خطای کم ولتاژ اتوبوس 300 ولت DC @ 380/400 ولت
ماژول ارتباط داخلی بدون ماژول ارتباطی
افت ولتاژ ورودی AC 233 ولت AC @ 380/400 ولت
ولتاژ اتوبوس، نام 540 ولت DC @ 380/400 ولت
سفر اضافه ولتاژ اتوبوس 810 ولت DC @ 380/400 ولت
درجه جریان قطع کننده مدار، حداکثر 120 A @ 400 ولت AC، 3 فاز
درجه جریان محافظ مدار موتور، حداکثر 50 A @ 400V AC، 3 فاز
رتبه جریان خروجی، پیوسته 30 A @ 400V AC، 3 فاز
امتیاز جریان خروجی، 1 دقیقه 33 A @ 400V AC، 3 فاز
امتیاز جریان خروجی، 3 ثانیه 45 A @ 400 ولت AC، 3 فاز
کنترل منطقی سواری حداقل 0.5 ثانیه، معمولی 2 ثانیه
مقاومت ترمز بدون مقاومت ترمز نصب شده در درایو
رتبه بندی جریان ورودی 30.3 A @ 400V AC، 3 فاز
مستندات کتابچه راهنمای
فرکانس حامل کنترل استاندارد: 2، 3، 4، 5، 6، 7، 8، 9 و 10 کیلوهرتز، کنترل برداری: 2، 4، 8، و 12 کیلوهرتز، رتبه بندی درایو بر اساس 4 کیلوهرتز
ربع رمزگذار 90 درجه ± 27 درجه
سفر اضافه ولتاژ ورودی AC 475 ولت AC @ 380/400 ولت
رتبه قدرت ورودی 21 کیلو ولت آمپر @ 400 ولت متناوب، 3 فاز
رتبه جریان فیوز تاخیر زمانی دو عنصری 40...60 A @ 400V AC 3 فاز
نرخ جریان فیوز تاخیری بدون زمان 40...120 A @ 400V AC 3 فاز
ترمیستور هیت سینک توسط ریزپردازنده ترمپ بیش از حد کنترل می شود
نسبت درایو به قدرت موتور، حداکثر نسبت بیش از 2:1 توصیه نمی شود
حالت های توقف چندین حالت توقف قابل برنامه ریزی از جمله - Ramp، Coast، DC-brake، Fast Brake، Ramp-to-hold و S-curve
دقت فرکانس ورودی دیجیتال: در ± 0.01٪ فرکانس خروجی تنظیم شده
شتاب / کاهش سرعت دو زمان شتاب و کاهش به طور مستقل قابل برنامه ریزی.هر زمان را می توان از 0...3600 ثانیه با افزایش 0.1 ثانیه برنامه ریزی کرد
تعداد ورودی های دیجیتال 6
تعداد خروجی های دیجیتال 2
تعداد ورودی های آنالوگ 2
کاهش وات داخلی 42.9 وات @ 400 ولت، 15 اسب بخار کار معمولی
ولتاژ موتور، نام 460V @ 380...480V رتبه درایو، ولتاژ خط اسمی 480V
پروتکل پشتیبانی برای DeviceNet آره
مدل رابط انسانی بدون صفحه خالی HIM
استفاده در مناطق صنعتی مجاز است آره
افت وات خارجی 432.9 وات @ 400 ولت، 15 اسب بخار کار معمولی
تلفات کل وات 475.8 وات @ 400 ولت، 15 اسب بخار کار معمولی
پروتکل پشتیبانی برای اترنت/IP آره
ولتاژ خط، نام 480V @ 380...480V رتبه درایو، ولتاژ نامی موتور 460V
فرکانس شبکه 50 هرتز
محدوده فرکانس خروجی کنترل استاندارد: 0...400 هرتز، کنترل پیشرفته: 0...500 هرتز
فیلتر داخلی EMC دومین فیلتر محیطی بر اساس دستورالعمل CE EMC (89/336/EEC)
گزینه بازخورد بدون بازخورد
درایو تمام محدوده قدرت 460...528V @ 380...480V رتبه درایو، ولتاژ نامی موتور 460V
محدوده عملیاتی درایو ولتاژ درایو 342...528 ولت @ 380 ... 480 ولت، ولتاژ نامی موتور 460 ولت
تنظیم گشتاور بدون بازخورد +/-10٪، با بازخورد +/-5٪
نوع محوطه پایه پنل IP20/NEMA نوع 1
رتبه بندی جریان خروجی 30 آمپر 15 کیلو وات کار معمولی 11 کیلو وات سنگین فریم D
عملکرد فن خنک کننده فریم های B، D، و E: فن در هنگام اعمال برق و در شرایط کارکرد کار می کند
گزینه های کنترل کنترل پیشرفته با ورودی/خروجی 24 ولت
سفر بیش از حد جریان را رانندگی کنید محدودیت جریان نرم افزار: 20...160% جریان نامی
بهره وری 97.5٪ در آمپرهای نامی، ولت خط اسمی
تامین رمزگذار 5 ولت / 12 ولت قابل تنظیم ± 5٪
کنترل سرعت - تنظیم سرعت بدون بازخورد (حالت کنترل برداری): 0.1% سرعت پایه در محدوده سرعت 120:1، محدوده عملیاتی 120:1، پهنای باند 30 راد بر ثانیه
قابلیت حد فعلی حد جریان فعال قابل برنامه ریزی از 20...160% جریان خروجی نامی، بهره متناسب و انتگرال قابل برنامه ریزی مستقل
کنترل موتور قابل انتخاب وکتور بدون سنسور با تنظیم کامل.استاندارد V/Hz با قابلیت سفارشی کامل و کنترل برداری
کنترل فرکانس - تنظیم سرعت با جبران لغزش (حالت ولت بر هرتز): 0.5 درصد سرعت پایه در محدوده سرعت 40:1، محدوده عملیاتی 40:1، پهنای باند 10 راد بر ثانیه
فازهای ورودی ورودی سه فاز امتیاز کامل را برای همه درایوها فراهم می کند.عملکرد تک فاز 50 درصد جریان نامی را تامین می کند
روش کنترل PWM کد سینوسی با فرکانس حامل قابل برنامه ریزی.رتبه بندی برای همه درایوها اعمال می شود
تعداد رابط های HW RS-232 2
تعداد رابط های HW RS-485 2
تعداد رابط های HW USB 2
تعداد فازهای خروجی 3
تعداد فازهای ورودی 3
تحمل ولتاژ خالص متقارن نسبی 10 درصد
با عنصر کنترل آره
پروتکل پشتیبانی برای TCP/IP آره
پروتکل پشتیبانی برای PROFIBUS آره
پروتکل پشتیبانی برای CAN آره
پروتکل پشتیبانی برای Modbus آره
استفاده در مناطق خانگی و تجاری مجاز است آره
حفاظت از اضافه بار موتور حفاظت اضافه بار موتور کلاس 10 مطابق با ماده 430 NEC و محافظت در برابر دمای بیش از حد موتور مطابق ماده 430.126 (A) NEC (2).فایل UL 508C E59272
تحمل فرکانس ورودی 47 هرتز
چرخه وظیفه رمزگذار 50% ± 10%
تحمل ولتاژ -10٪
ضریب قدرت جابجایی (همه درایوها) 0.98 در سراسر محدوده سرعت
امتیاز اتصال کوتاه، حداکثر 200000 آمپر متقارن
محدوده ولتاژ خروجی 0 به ولتاژ نامی موتور
نوع رمزگذار افزایشی، دو کاناله
قدرت سواری 15 میلی ثانیه در بار کامل
سفر اتصال کوتاه خروجی درایو فاز به فاز
سفر گسل زمینی فاز به زمین در خروجی درایو
نسبت درایو به قدرت موتور، حداقل نسبت کمتر از 1:2 توصیه می شود
ایمنی نویز منطقی را کنترل کنید قوس حمام گذرا تا حداکثر 1500 ولت است
گذرای خط حداکثر 6000 ولت در هر IEEE C62.41-1991
درجه جریان اتصال کوتاه، حداکثر حداکثر جریان اتصال کوتاه برای مطابقت با قابلیت فیوز/شکن مدار مشخص شده
اضافه بار متناوب 110% قابلیت اضافه بار تا 1 دقیقه، 150% قابلیت اضافه بار تا 3 ثانیه



ساخت و ساز

ارتفاع، تقریبا IP66، NEMA/UL نوع 4X/12 برای مصارف داخلی: 350 میلی متر
عمق، تقریبا IP66، NEMA/UL نوع 4X/12 برای مصارف داخلی: 210.7 میلی متر
عرض، تقریبا IP66، NEMA/UL نوع 4X/12 برای مصارف داخلی: 219.9 میلی متر
وزن، تقریبا IP66، NEMA/UL نوع 4X/12 برای مصارف داخلی: 9.13 کیلوگرم



محیطی

ارتفاع حداکثر 1000 متر (3300 فوت) بدون کاهش سرعت
درجه حفاظت (NEMA) 1
دمای هوای اطراف، حداکثر IP20، NEMA/UL نوع 1: 0...50 درجه سانتی گراد (32...122 درجه فارنهایت) بدون کاهش
جو درایو نباید در محلی نصب شود که جو محیط حاوی گاز، بخارات یا گرد و غبار فرار یا خورنده باشد.
دمای ذخیره سازی -40 درجه سانتی گراد
رطوبت نسبی 5...95% غیر متراکم
درجه آلودگی 1 طبق EN 61800-5-1 هیچ آلودگی رخ نمی دهد، فقط آلودگی غیر رسانای خشک رخ می دهد و تاثیری ندارد
درجه آلودگی 4 طبق EN 61800-5-1 آلودگی رسانایی پایدار ایجاد می کند که به عنوان مثال در اثر گرد و غبار رسانا، باران یا برف ایجاد می شود
درجه آلودگی 3 طبق EN 61800-5-1 آلودگی رسانا رخ می دهد، آلودگی غیر رسانای خشک رخ می دهد و در اثر تراکم رسانا می شود.
درجه آلودگی 2 طبق EN 61800-5-1 به طور معمول فقط آلودگی غیر رسانا رخ می دهد، گاهی اوقات زمانی که درایو از کار افتاده است، رسانایی موقت ناشی از تراکم انتظار می رود.
درجه آلودگی محیط اطراف همه محفظه ها برای درجه آلودگی 1 و 2 قابل قبول هستند، محفظه ای که مطابق با IP54، NEMA/UL نوع 12 یا بالاتر از آن باشد، برای درجه آلودگی 3 و 4 مورد نیاز است.
