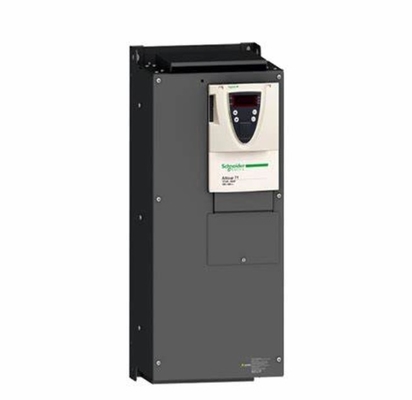

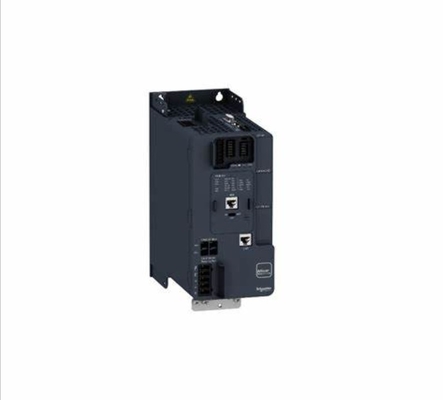

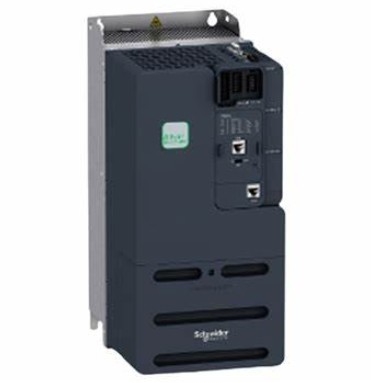

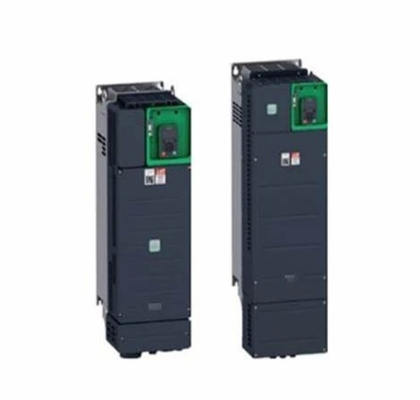

شنایدر ATV340U55N4 سرعت متغیر درایو آلتیوار ماشین ATV340 5.5kW وظیفه سنگین 400V 3 فاز

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
محل منبع چین
نام تجاری Schneider
گواهی CE
شماره مدل ATV340U55N4
مقدار حداقل تعداد سفارش 1
قیمت USD$440
جزئیات بسته بندی کارتن
زمان تحویل 3-4 هفته
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
محدوده محصول ماشین آلتیوار ATV340 نوع محصول یا جزء درایو با سرعت متغیر
برنامه خاص محصول ماشین گونه نسخه استاندارد
برجسته کردن

شاینیدر ATV340U55N4 درایو با سرعت متغیر,۴۰۰ ولت درایو با سرعت متغیر,3 فاز درایو با سرعت متغیر

,

400V variable speed drive

,

3 phases variable speed drive
پیام بگذارید
توضیحات محصول

مشخصات

اصلی
دامنه محصول دستگاه آلتیوار ATV340
نوع محصول یا جزء درایو با سرعت متغیر
کاربرد خاص محصول ماشین
نوع نسخه استاندارد
حالت نصب نصب کابینت
پروتکل ارتباطات بندر سریال Modbus
کارت گزینه ماژول ارتباطات، Profibus DP V1
ماژول ارتباطات، PROFINET
ماژول ارتباطات، DeviceNet
ماژول ارتباطی، CANopen
ماژول ارتباطی، EtherCAT
فاز فاز 3
فرکانس عرضه 50...60 هرتز +/- 5٪
ولتاژ نامی تغذیه [ما] 380...480 ولت - 15...10٪
جریان خروجی اسمی 12.7 A
قدرت موتور kW 7.5 کيلو وات کار عادی
5.5 کيلو وات کار سنگین
حداکثر قدرت اسب 10 اسب بخار کار عادی
7 اسب بخار کار سنگین
فیلتر EMC فیلتر EMC کلاس C3 یکپارچه
درجه حفاظت IP IP20
مکمل
شماره ورودی جدا 5
نوع ورودی جداگانه PTI قابل برنامه ریزی به عنوان ورودی پالس 0...30 kHz، 24 V DC 30 V)
DI1...DI5 ناقل ایمنی خاموش، 24 V DC 30 V) 3.5 kOhm
قابل برنامه ریزی
تعداد سرعت های پیش تنظیم شده 16 سرعت پیش تنظیم شده
شماره خروجی جداگانه 2.0
نوع خروجی جداکار خروجی قابل برنامه ریزی DQ1، DQ2 30 V DC 100 mA
شماره ورودی آنالوگ 1
نوع ورودی آنالوگ جریان AI1 قابل تنظیم با نرم افزار 0...20 mA 250 Ohm 12 بیت
سُند درجه حرارت AI1 یا سنسور سطح آب قابل تنظیم با نرم افزار
ولتاژ AI1 قابل تنظیم با نرم افزار 0...10 V DC 31.5 kOhm 12 بیت
ولتاژ AI2 قابل تنظیم با نرم افزار - 10...10 ولت DC 31.5 kOhm 12 بیت
شماره خروجی آنالوگ 1
نوع خروجی آنالوگ ولتاژ قابل تنظیم با نرم افزار AQ1 0...10 V DC 470 Ohm 10 bit
جریان قابل تنظیم با نرم افزار AQ1 10...20 mA 500 Ohm 10 bit
شماره خروجی رله 2
ولتاژ خروجی <= ولتاژ برق
نوع خروجی رله خروجی رله R1A
خروجی رله R1C 100000 چرخه
خروجی رله R2A
خروجی رله R2C 100000 چرخه
حداکثر جریان سوئیچ خروجی رله R1C مقاومت، cos phi = 1 3 A 250 V AC
خروجی رله R1C مقاومت، cos phi = 1 3 A 30 V DC
خروجی رله R1C محرک، cos phi = 0.4 7 ms 2 A 250 V AC
خروجی رله R1C محرک، cos phi = 0.4 7 ms 2 A 30 V DC
خروجی رله مقاومت R2C، cos phi = 1 5 A 250 V AC
خروجی رله مقاومت R2C، cos phi = 1 5 A 30 V DC
خروجی رله R2C محرک، cos phi = 0.4 7 ms 2 A 250 V AC
خروجی رله R2C محرک، cos phi = 0.4 7 ms 2 A 30 V DC
حداقل جریان سوئیچ خروجی رله R1B 5 mA 24 V DC
خروجی رله R2C 5 mA 24 V DC
رابط فیزیکی دو سیم RS 485
نوع کانکتور 1 RJ45
روش دسترسی RTU برد Modbus
نرخ انتقال 4.8 kbit/s
9.6 کیلی بایت/ ثانیه
19.2 کی بایت/ ثانیه
38.4 کی بایت/ ثانیه
قاب انتقال RTU
تعداد آدرس ها 1...247
فرمت داده 8 بیت، پیکربندی غیرمستقیم، حتی یا بدون برابری
نوع قطبی شدن هيچ مانع
امکان کار در چهار بخش درست است
پروفایل کنترل موتور اسینکرون استاندارد گشتاور متغیر
حالت گشتاور بهینه شده
استاندارد گشتاور ثابت
مشخصات کنترل موتور هم زمان موتور مغناطیس دائمی
موتور عدم تمایل
درجه آلودگی 2 IEC 61800-5-1
حداکثر فرکانس خروجی 0.599 کیلوهرتز
رامپ های شتاب و کاهش سرعت خطی قابل تنظیم به صورت جداگانه از 0.01...9999 s
S، U یا سفارشی
جبران لغزش موتور قابل تنظیم
اتوماتيك بدون توجه به بار
ميتونه سرکوب بشه
در قانون موتور مقناطیس دائمی موجود نیست
فرکانس تغییر 2...16kHz قابل تنظیم
7...16kHz با فاکتور کاهش
فرکانس اسمی سوئیچ ۴ کیلوهرتز
ترمز به حالت توقف با تزریق DC
هولپر ترمز یکپارچه درست است
جریان خط 15.3 کار عادی 380 ولت)
12.2 کار عادی 480 ولت)
20.0 380 ولت کار سنگین)
16.0 480 ولت کار سنگین)
جریان خط 20 A 380 V بدون خط خفه شدن کار سنگین)
16 A 480 V بدون خط خفه کار سنگین)
15.3 380 ولت با کار عادی خفه شدن خط خارجی)
12.2 یک 480 ولت با کار عادی خفه کردن خط خارجی)
11.6 یک 380 ولت با خفه کردن خط خارجی)
9.4 یک 480 ولت با خفه کردن خط خارجی)
حداکثر جریان ورودی در هر فاز 20.0 A
حداکثر ولتاژ خروجی ۴۸۰ ولت
قدرت ظاهری 12.1 کلو ولت 480 ولت کار عادی)
13.3kVA 480V کار سنگین)
حداکثر جریان گذرا 18.2 60 ثانیه کار عادی)
19.1 60 ثانیه کار سنگین)
22.3 A 2 s کار عادی)
22.9 A 2s کار سنگین)
اتصال الکتریکی ترمینال پیچ 4...6 mm2 اتوبوس DC
ترمینال پیچ 0.2....2.5mm2 کنترل
ترمینال پیچ 15...6 میلی متر مربع از طرف خط
ترمینال پیچ 15... موتور 6 میلی متر مربع
خط چشم انداز Isc 22 kA
جریان بار پایه در بار بیش از حد 12.7 A
جریان بار پایه در بار بیش از حد کم 16.5 A
از بین رفتن قدرت در وات محرک طبیعی 134 ولت 380 ولت 4 کیلو هرتز
محرک محرک 134 W 380 V 4 kHz کار سنگین)
محرک طبیعی 164 W 380 V 4 kHz کار عادی)
محور اجباری 164 W 380 V 4 kHz کار عادی)
اتصال الکتریکی ترمینال پیچ اتوبوس DC 4...6 mm2 AWG 12...AWG 10
ترمینال پیچ کنترل 0.2....2.5 mm2 AWG 24... AWG 12
ترمینال پیچ سمت خط 15...6mm2 AWG 14...AWG 10
ترمینال پیچ موتور 15...6mm2 AWG 14...AWG 10
با عملکرد ایمنی سرعت محدود ایمن (SLS) درست است
با عملکرد ایمنی مدیریت ایمنی ترمز (SBC/SBT) درست است
با عملکرد ایمنی توقف عملیاتی ایمن (SOS) اشتباه
با عملکرد ایمنی موقعیت امن (SP) اشتباه
با عملکرد ایمنی، منطق قابل برنامه ریزی امن اشتباه
با عملکرد ایمنی، کنترل سرعت ایمن (SSM) اشتباه
با تابع ایمنی Safe Stop 1 (SS1) درست است
با sft fct Safe Stop 2 (SS2) اشتباه
با عملکرد ایمنی، ناقل خاموش (STO) درست است
با عملکرد ایمنی موقعیت محدود ایمن (SLP) اشتباه
با عملکرد ایمنی جهت گیری ایمن (SDI) اشتباه
نوع حفاظت موتور محافظت حرارتی
تورم ایمن از موتور
موتور از دست دادن فاز موتور
محرک حفاظت حرارتی
چرخش ایمن در حالت خاموش شدن
درایو بیش از حد گرما
درایو بیش از حد
جریان اضافی خروجی بین مرحله موتور و زمین محرک
جریان اضافی خروجی بین فاز های محرک
مدار کوتاه بین فاز موتور و زمین
مدار کوتاه بین فاز های موتور
محرک از دست دادن فاز موتور
درایو ولتاژ بالای اتوبوس DC
محرک ولتاژ فوقانی خط تغذیه
محرک ولتاژ پایین خط تغذیه
درایو از دست دادن عرضه ورودی
سرعت بیش از حد درایو
شکستن درایو مدار کنترل
عرض 4.33 اینچ (110.0 میلی متر)
ارتفاع 10.63 اینچ (270.0 میلی متر)
عمق 9.21 اینچ (234.0 میلی متر)
وزن خالص 6.39 پوند ((آمریکا) (2.9 کیلوگرم)
جریان خروجی مداوم 16.5 یک کار عادی 4kHz
12.7 یک 4kHz کار سنگین
محیط زیست
ارتفاع عملیاتی <= 9842.52 فوت (3000 متر) با کاهش جریان بالاتر از 1000 متر
موقعیت عملیاتی عمودی +/- 10 درجه
صدور گواهینامه محصولات UL
CSA
TÜV
EAC
CTick
علامت گذاری CE
استانداردها IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
سبک مونتاژ با سینک گرما
سازگاری الکترومغناطیسی آزمایش ایمنی تخلیه الکتروستاتیک سطح 3 IEC 61000-4-2
آزمایش ایمنی میدان الکترومغناطیسی تابش فرکانس رادیویی سطح 3 IEC 61000-4-3
آزمایش ایمنی سریع الکتریکی سطح 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs آزمایش ایمنی افزایش سطح 3 IEC 61000-4-5
آزمایش ایمنی رادیویی سطح 3 IEC 61000-4-6
کلاس محیط زیست (در طول کار) کلاس 3C3 مطابق IEC 60721-3-3
کلاس 3S3 مطابق IEC 60721-3-3
حداکثر شتاب در اثر ضربه (در طول کار) 70 m/s2 در 22 ms
حداکثر شتاب در شرایط تنش لرزش (در طول کار) 5 m/s2 در 9...200 Hz
حداکثر انحراف تحت بار لرزش (در طول کار) 1.5 mm در 2...9 Hz
رطوبت نسبی مجاز (در طول کار) کلاس 3K5 مطابق با استاندارد EN 60721-3
حجم هوا خنک کننده 20077.44 گال/ساعت ((آمریکا) (76.0 متر3/ساعت)
نوع خنک کننده محرک اجباری
دسته بندی ولتاژ بالا کلاس III
حلقه تنظیم تنظیم کننده PID تنظیم پذیر
سطح سر و صدا 46.6 دی سی بی
درجه آلودگی 2
دمای حمل و نقل هوایی محیط -40 تا 158 درجه فارنهایت (-40 تا 70 درجه سانتیگراد)
دمای هوای محیط برای کار 5...122 °F (-15...50 °C) بدون موقعیت عمودی کاهش)
122 تا 140 درجه فارنهایت (50 تا 60 درجه سانتیگراد) با موقعیت عمودی فاکتور کاهش
دمای هوای محیط برای ذخیره سازی -40 تا 158 درجه فارنهایت (-40 تا 70 درجه سانتیگراد)
انزوا بین ترمینال های قدرت و کنترل
جزئیات سفارش و حمل و نقل
دسته بندی US1CP4B22182
برنامه تخفیف CP4B
GTIN 3606480966927
بازپرداخت نه
کشور منشأ ایالات متحده
واحدهای بسته بندی
واحد نوع بسته 1 PCE
تعداد واحدها در بسته 1 1
بسته 1 ارتفاع 5.12 اینچ (13.000 سانتی متر)
بسته بندی 1 عرض 14.57 اینچ (37.000 سانتی متر)
بسته 1 طول 12.40 اینچ (31.500 سانتی متر)
بسته بندی 1 وزن 8.20 پوند ((آمریکا) (3.720 کیلوگرم)
واحد نوع بسته 2 P06
تعداد واحدها در بسته 2 10
بسته 2 ارتفاع 29.53 اینچ (75.000 سانتی متر)
بسته 2 عرض 23.62 اینچ (60.000 سانتی متر)
بسته 2 طول 31.50 اینچ (80.000 سانتی متر)
بسته 2 وزن 110.67 پوند ((آمریکا) (50.200 کیلوگرم)
