جدول اطلاعات سفارش 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches، بازخورد 0 تا 10 VDC، و صفر تنظیم شده و DMPR-KR003 * کیت پین آستین برای جانسون کنترل کننده های گرد با 5/16 اینچ. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer، 120/24 VAC، 60 Hz، کلاس 2 M9000-104 ترانسفورم 14 VA، 230/24 VAC، 60 Hz، Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 inکليپ جاک شفت براي نصب روي يک اينچ diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off، محرک های شناور، متناسب یا مقاوم M9000-300 Weather Shield Enclosure محرک های M9108 را در کاربردهای خفیف در فضای باز محافظت می کند.

توضیحات سری M91xx شامل مدل های M9108 ، M9116 ، M9124 و M9132 است. همه این محرک های الکتریکی نصب مستقیم با قدرت 24 ولت AC / DC کار می کنند.محرک های M91xx برای استفاده با روشن شدن / خاموش شدن در دسترس هستند، کنترل کننده های شناور، متناسب یا مقاومتی. این محرک های دو طرفه نیازی به اتصال دامپر ندارند و به راحتی بر روی دامپر با یک شاخه گرد تا 3/4 اینچ نصب می شوند.(20 میلی متر) در قطر یا یک شاخه مربع تا 5/8 در. (16 میلی متر). آنها می توانند به طور مستقیم یا از راه دور به یک دامپر نصب شوند یا با استفاده از یکی از کیت های اتصال دریچه M9000-5xx به یک شیر نصب شوند. یک مدل M91xx تک تا 280 پوند (32 N · m) گشتاور را ارائه می دهد.دو -AGxمدل های -GGx یا -HGx در هم دو برابر گشتاور یا 560 پوند (64 N · m) را ارائه می دهند. زاویه چرخش به طور مکانیکی از 0 تا 90 درجه در افزایش 5 درجه تنظیم می شود.سوئیچ های کمکی یکپارچه برای نشان دادن موقعیت پایان توقف یا انجام توابع سوئیچ در هر زاویه ای در محدوده چرخش انتخاب شده در دسترس هستندبازخورد موقعیت از طریق سوئیچ ها، پتانسیومتر یا سیگنال DC 0 (((2) تا 10 V در دسترس است.ویژگی ها • اتصال مستقیم ساده زمان نصب و راه اندازی را کاهش می دهد و در عین حال با از بین بردن ارتباطات دامپر، قابلیت اطمینان را افزایش می دهد: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V• جهت چرخش انتخاب شده توسط پرنده و آزاد کردن دستی دنده نصب، تنظیم، and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsکاربردها عبارتند از: موقعیت دهی هوا بازگشت و یا خنک کننده گازهای خروجی، کنترل چهره و خنک کننده های دور زدن، موقعیت دادن تیغه برای فن های حجم متغیر،قرار دادن دریچه های پروانه ای سری VF4000 و VF5000، و قرار دادن دریچه های توپ سری VG1000 و دریچه های گلوب سری VG7000 هنگامی که با اتصال دریچه های سری M9000-5xx استفاده می شود.دو مدل از مدل های زیر دو برابر مقدار گشتاور در حال حرکت از یک واحد زمانی که در کنار نصب: M9116-GGx یا -HGx، M9124-AGx، -GGx یا -HGx، و M9132-AGx یا -GGx. برای اندازه گیری مناسب دامپر، شیر و/یا محرک، به اطلاعات سازنده مراجعه کنید. محرک های بازگشت به بهار،مانند محرک های سری M9206 و M9216، برای استفاده با دمپرهای هوای بیرونی در آب و هوای سرد توصیه می شود. این محرک های فشرده M91xx از یک موتور DC با مدار تشخیص توقف استفاده می کنند که در طول کل محرک کار می کند.-HGxمدل های -JGx از تکنیک های فیلتر کردن سر و صدا در سیگنال کنترل استفاده می کنند تا تغییر موقعیت ناشی از سر و صدا خط را از بین ببرند. چرخش به طور مکانیکی با توقف های نهایی یکپارچه به 93° محدود می شود.موقعیت محرک به صورت بصری از 0 تا 90 درجه بر روی پوشش نشان داده شده است. یک براکت ضد چرخش مانع از حرکت جانبی محرک می شود. فشار دادن به آزاد کردن دنده ی پرنده شده بر روی پوشش محرک، دنده ی دنده را برای تغییر موقعیت دستی کوپلر جدا می کند.مراجعه به M9108، M9116، M9124، M9132 سری الکتریکی غیر بهار بازگردانده اکتورهای محصول (LIT-2681058) یا M9108، M9116، M9124،دستورالعمل نصب دستگاه های الکتریکی بدون بهار سری M9132 (بخش شماره. 34-636-399) برای اطلاعات مهم کاربرد محصول. اطلاعات تعمیر اگر اکتور الکتریکی سری M9108، M9116، M9124 یا M9132 در محدوده مشخصات خود کار نکند،واحد را جایگزین کنیدبرای یک محرک جایگزین، با نزدیک ترین نماینده کنترل جانسون تماس بگیرید.

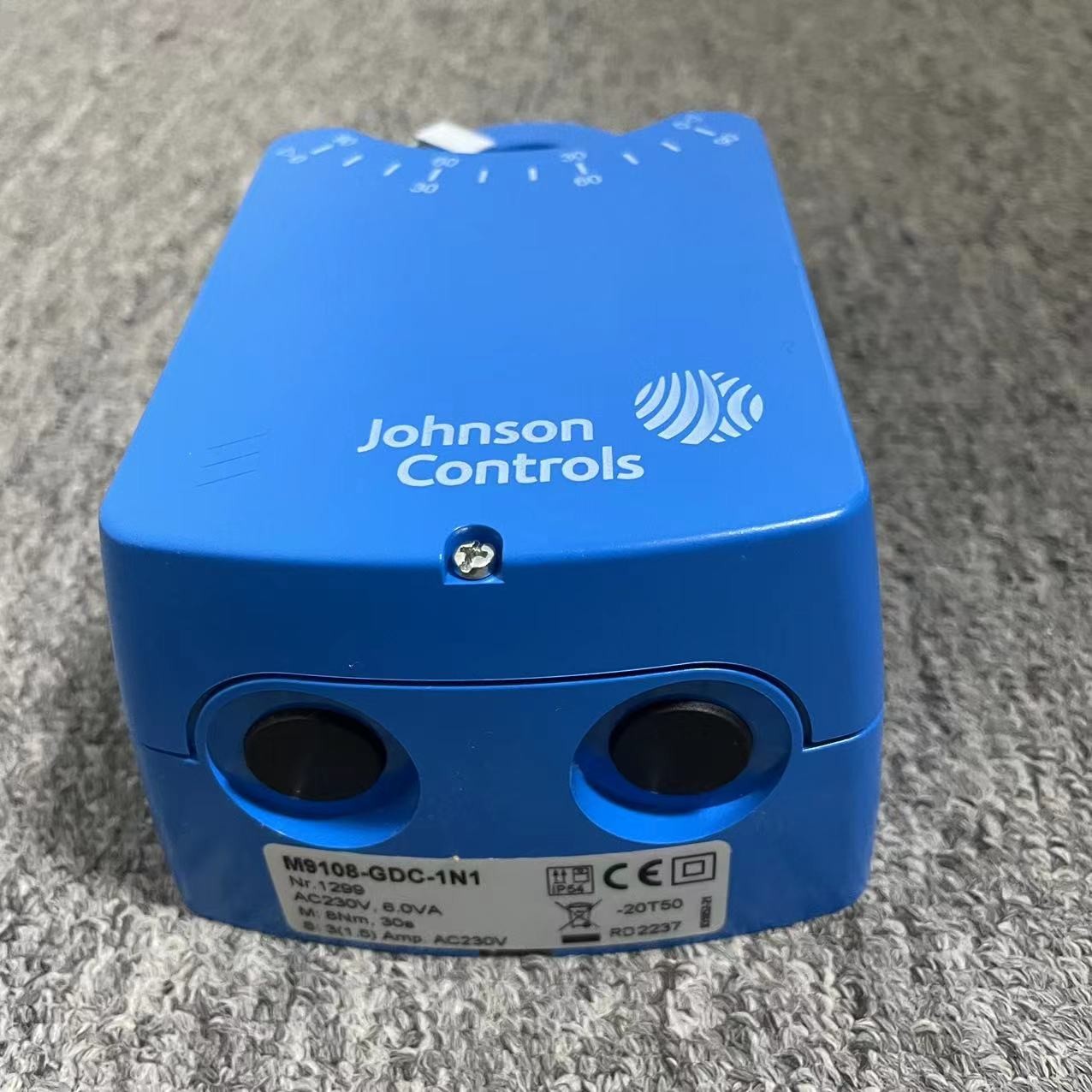

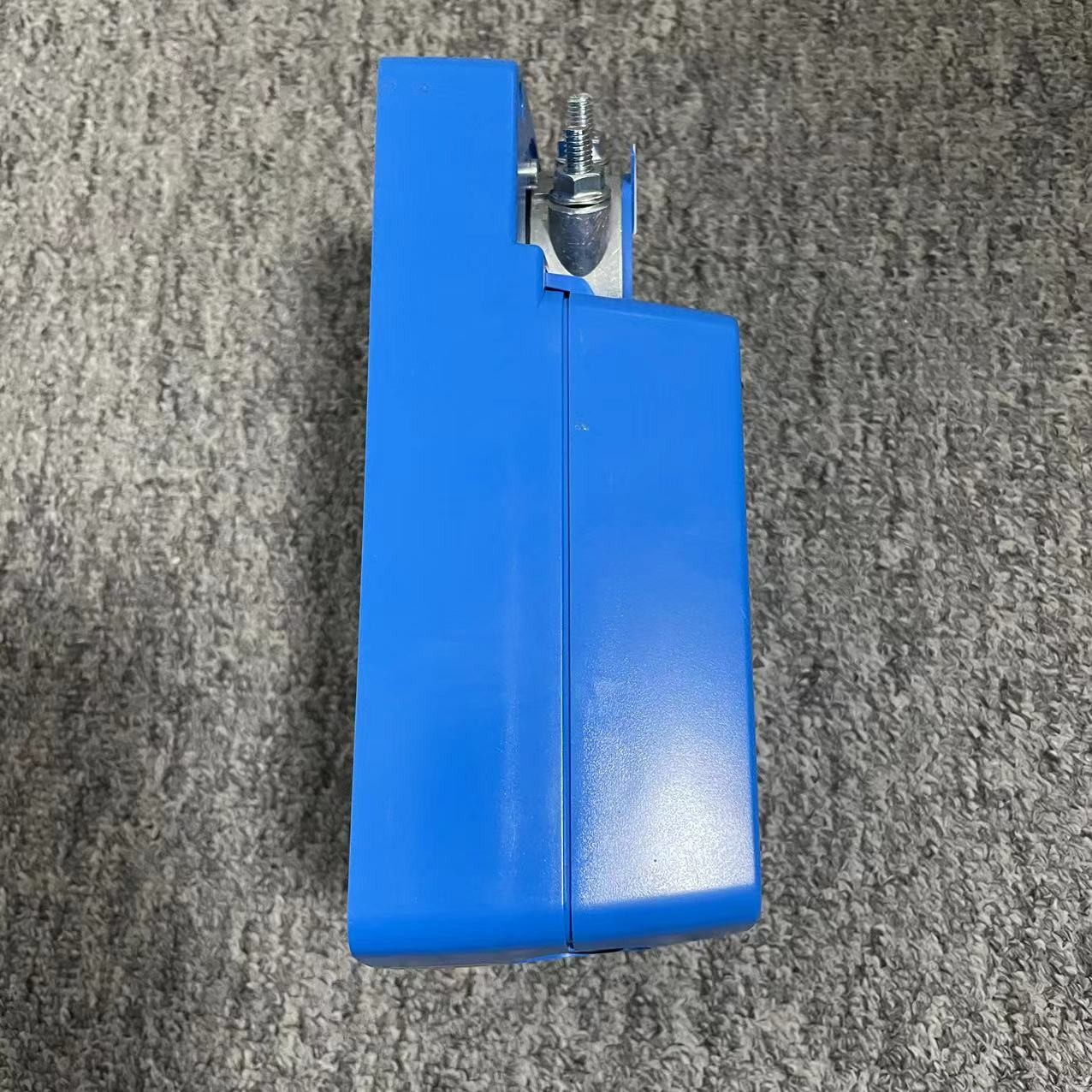

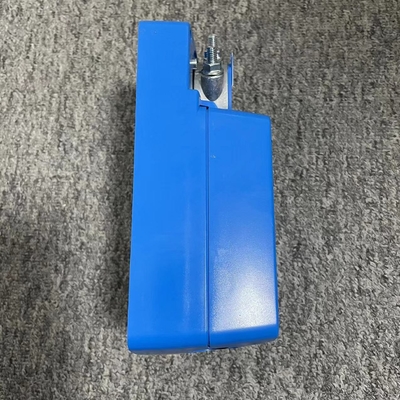

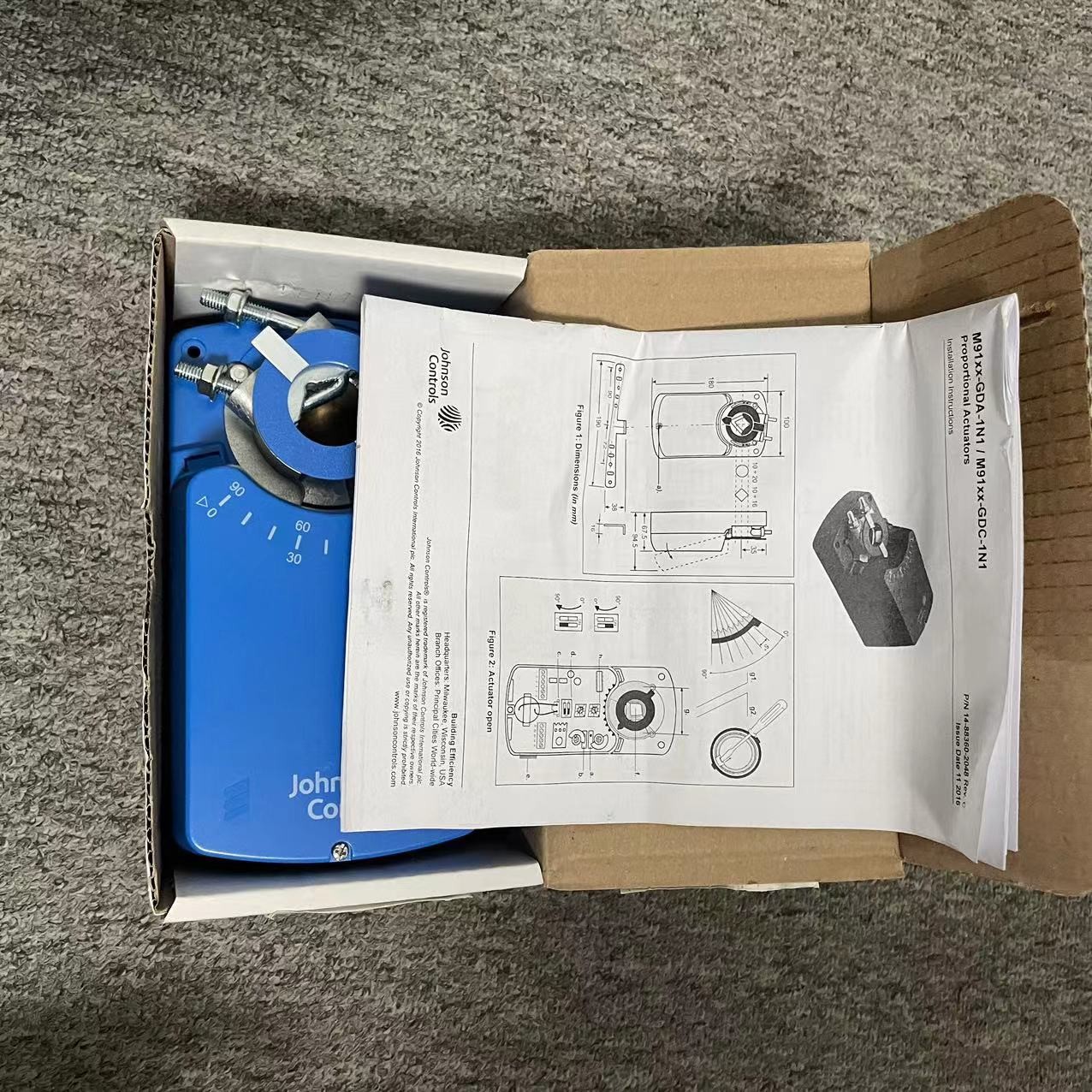

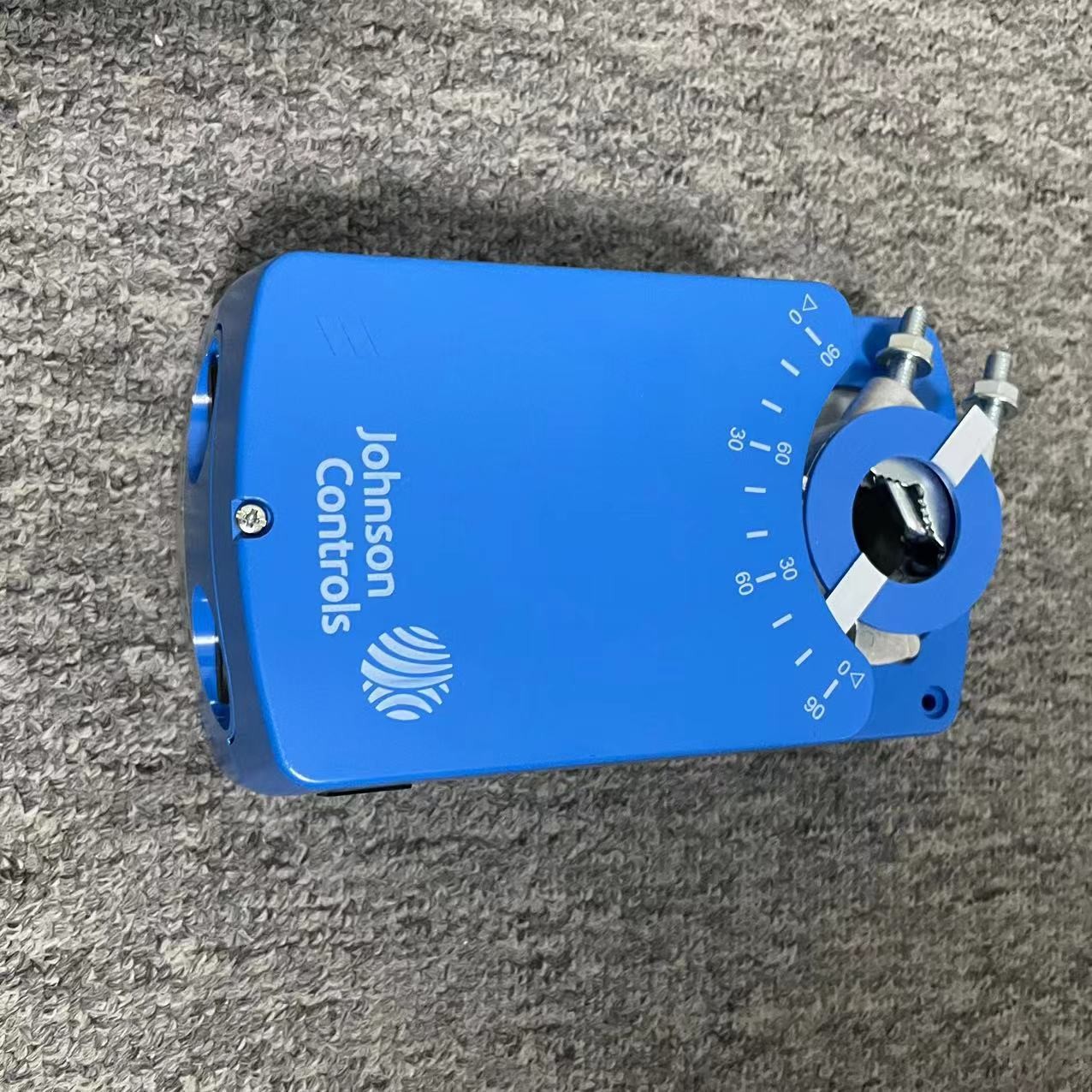

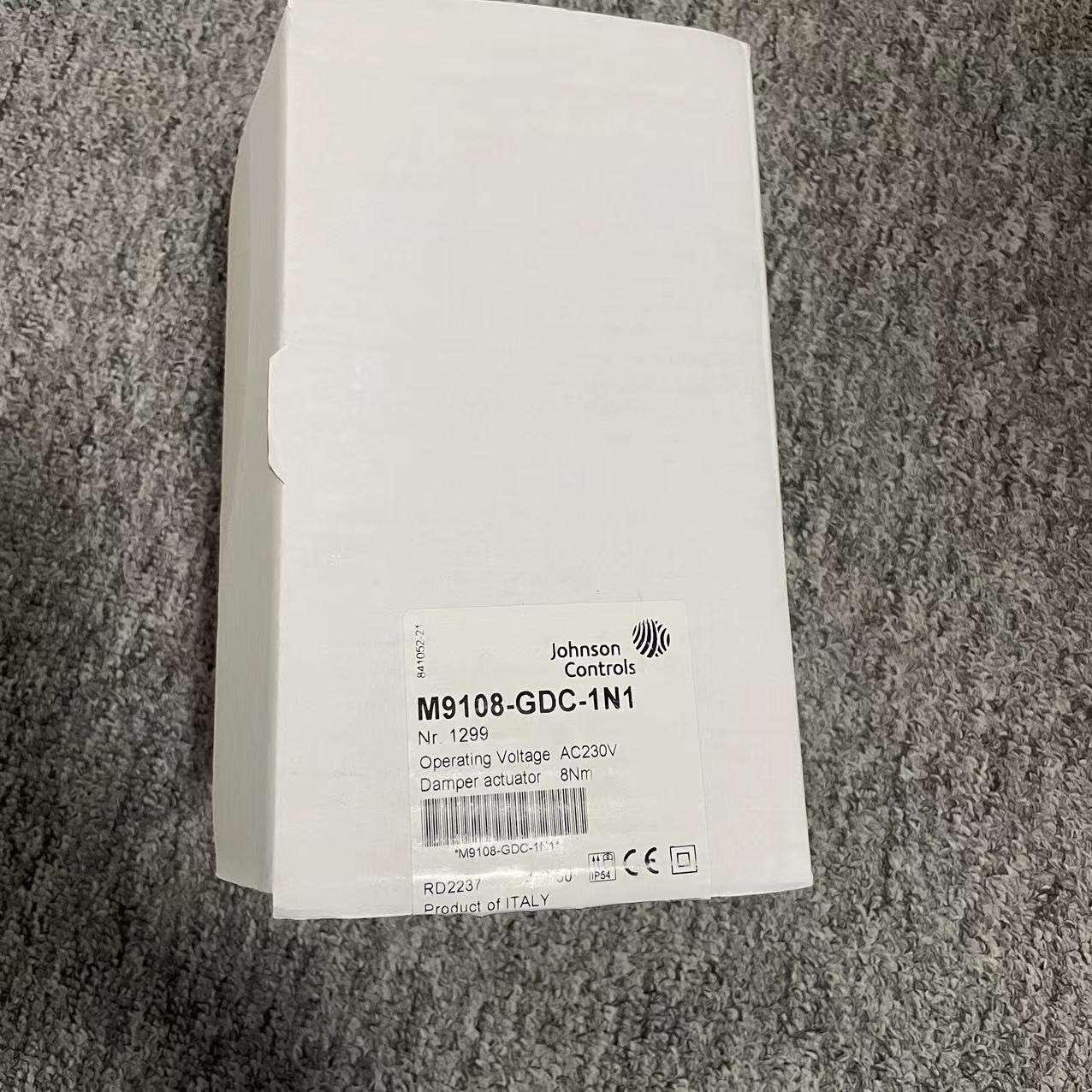

کنترل جانسونM9108-GDC-1N1ACTUATOR DAMPER برقی روتاری، متناسب، 8NM، 90DEG، 230VAC، 2 SPDT AUX. سوئیچ

M9108GDC1N1
