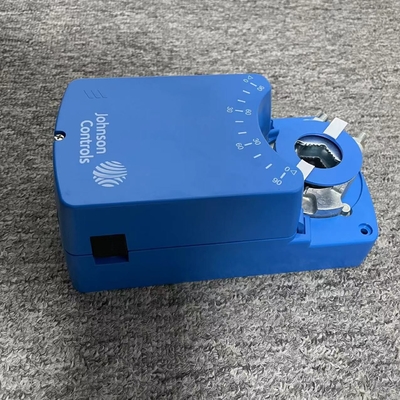

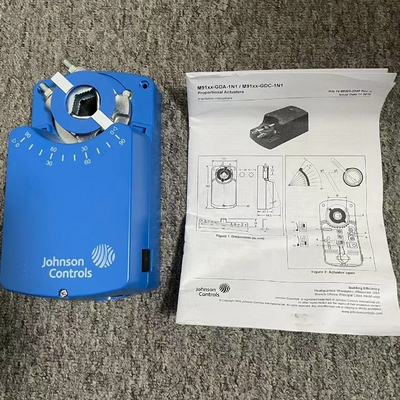

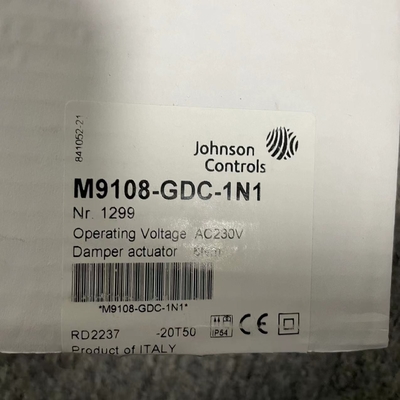

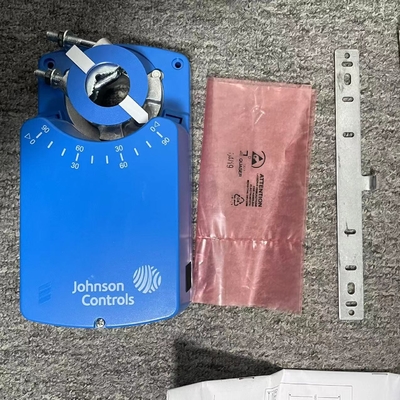

کنترل های اصلی جانسون M9108-GDC-1N1 M9108 M9116 M9124 M9132 تجهیزات کنترل میدان سوئیچ

محرک های بازگشت الکتریکی بدون بهار متناسب سری M9108 محرک های الکتریکی نصب مستقیم سری M9108-GGx-2 و M9108-HGx-2 با قدرت 24 VAC یا VDC کار می کنند.و برای استفاده با کنترل کننده های متناسب در دسترس هستند.این محرک های دو طرفه نیازی به اتصال دامپر ندارند و به راحتی بر روی دامپر با یک شاخه گرد تا 3/4 اینچ (19 میلی متر) قطر یا یک شاخه مربع تا 5/8 اینچ (16 میلی متر) نصب می شوند.آنها ممکن است به طور مستقیم یا از راه دور به یک دامپر نصب شوند. یک مدل M9108-GGx-2 یا M9108-HGx-2 تا 70 پوند (8 N∙m) از گشت و گذار را ارائه می دهد. زاویه چرخش به صورت مکانیکی از 0 تا 90 درجه در افزایش 5 درجه تنظیم می شود.سوئیچ های کمکی یکپارچه برای نشان دادن موقعیت پایان توقف یا انجام توابع سوئیچ در هر زاویه ای در محدوده چرخش انتخاب شده در دسترس هستند. پرش ها بر روی محرک اجازه می دهد تا کاربران جهت عمل، محدوده ورودی کنترل و کالیبراسیون (ثابت یا تنظیم پذیر) را انتخاب کنند. بازخورد موقعیت از طریق سوئیچ ها در دسترس است.پتانسیومترشکل 1: ویژگی ها و مزایا محرک های سری M9108 دو ورودی کنترل نیازهای اکثر برنامه ها را برآورده می کند بازخورد موقعیت خروجی ساده ، closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation، راه اندازی، and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: این دستگاه برای استفاده در یا در نزدیکی محیط هایی که بخار یا گاز های انفجاری در آن وجود داشته باشد طراحی نشده و یا برای استفاده در آن طراحی نشده است.یا محیط هایی که ممکن است مواد خوردنی برای اجزای داخلی دستگاه وجود داشته باشند.محرک های متناسب M9108 می توانند در هر جهت مناسب نصب شوند. آنها برای قرار دادن دمپرهای هوا و شیرها در سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) طراحی شده اند.کاربردها عبارتند از: • قرار دادن هوا بازگشت و یا دامپر های خروجی • کنترل چهره و دور زدن دامپر • قرار دادن تیغه برای فن های حجم متغیر برای اندازه گیری مناسب دامپر مراجعه کنید.دریچه، و / یا محرک. محرک های بازگشت به بهار، مانند Johnson Controls® سری M9206 و M9216، برای استفاده با دامپرهای هوای بیرونی در آب و هوای سرد توصیه می شود.محرک های متناسب سری M9108 برای کنترل تجهیزات در شرایط عملیاتی عادی طراحی شده اند.در صورتی که خرابی یا نقص عملکرد یک محرک متناسب M9108 می تواند منجر به شرایط غیرطبیعی در کار شود که می تواند باعث آسیب شخصی یا آسیب به تجهیزات یا سایر اموال شود.دستگاه های دیگر (کنترل های محدودی یا ایمنی)، یا سیستم های (آگاهی یا نظارت) که برای هشدار دادن یا محافظت در برابر خرابی یا خرابی عملکرد محرک M9108 طراحی شده اند باید به عنوان بخشی از سیستم کنترل گنجانده و نگهداری شوند.M9108 محرک های متناسب با 24 VAC در 50/60 Hz یا 24 VDC کار می کننداین محرک های جمع و جور از یک موتور DC با مدار تشخیص توقف استفاده می کنند که در طول کل ضربه کار می کند.محرک های متناسب M9108 از تکنیک های فیلتر کردن سر و صدا در سیگنال کنترل استفاده می کنند تا تغییر موقعیت ناشی از سر و صدا خط را از بین ببرند.. چرخش به طور مکانیکی با توقف های نهایی یکپارچه به 93 ° محدود می شود. موقعیت محرک از 0 تا 90 ° در پوشش نشان داده شده است. یک براکت ضد چرخش از حرکت جانبی محرک جلوگیری می کند.فشار دادن به آزاد کردن دنده پرنده بار بر روی پوشش محرک برای جدا کردن دنده برای بازنشستگی دستی
