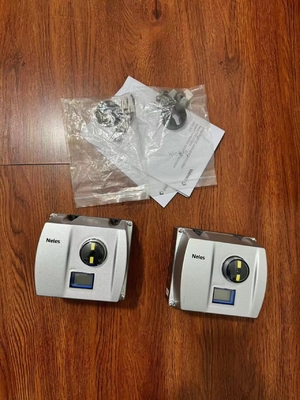

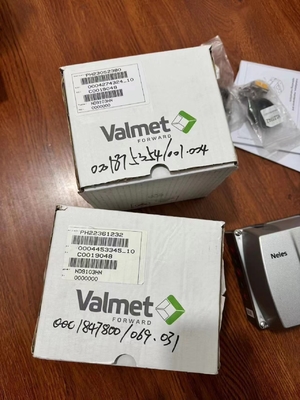

مدل EJ05 مدل ND9103HN ND9102HN ND9103HN-K1

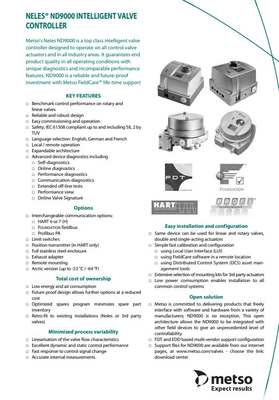

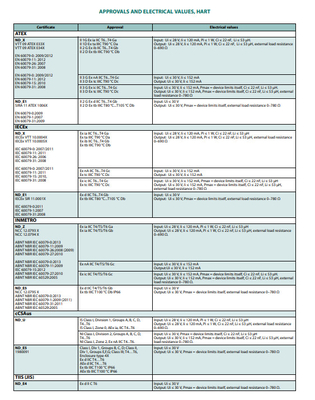

مشخصات فنی ND9000 کنترل کننده شیر هوشمند با حلقه عمومی، بدون نیاز به منبع برق خارجی. مناسب برای شیر های چرخش و خطی.اتصالات محرک مطابق با استانداردهای VDI/VDE 3845 و IEC 60534-6. نصب فلش بر روی محرک های انتخاب شده عمل: دو یا تک عمل محدوده سفر: خطی؛ 10 × 120 میلی متر / 0.4-4.7 در چرخش؛ 45 × 95 درجه محدوده اندازه گیری 110 ° با میله بازخورد آزادانه چرخش.تاثیر محیط زیست محدوده دمای استاندارد: -40° ️ +85 °C / -40° ️ +185 °F محدوده دمای قطب شمال: -53° ️ +85 °C / -64° ️ +185 ° تاثیر دمای روی موقعیت شیر: 0.5٪ / 10 °K تاثیر لرزش روی موقعیت شیر:< 1٪ تحت 2g 5 ∼ 150 هرتز، 1g 150~300 هرتز، 0.5g 300~2000 هرتز ماده محفظه: ND9100: آلیاژ آلومینیوم آنودیزه و کامپوزیت پلیمر ND9200: آلیاژ آلومینیوم آنودیزه و شیشه سخت ND9400:فولاد ضد زنگ و کامپوزیت پلیمر ND9300: کلاس محافظت از فولاد ضد زنگ: IP66، Nema 4x پورت های پنوماتیک: G 1/4 (ND9100) 1/4 NPT (ND9200، ND9300 و ND9400) رشته غده کابل: M20x1.5 (ND9000) 1/2 NPT (ND9000E2 ، ND9000U) وزن: 1.8 کیلوگرم / 4.0 پوند (ND9100) 3.4 کیلوگرم / 7.5 پوند (ND9200) 5.6 کیلوگرم / 12.4 پوند (ND9400) 8.6 کیلوگرم / 19.0 پوند (ND9300) نشانگر مکانیکی و دیجیتال موقعیت قابل مشاهده از طریق پوشش اصلی،برای ND9200E2 و ND9300 قابل استفاده نیست. طراحی خاص مقاوم در برابر خوردگی یا خانه فولاد ضد زنگ در دسترس به عنوان یک گزینه برای محیط های سخت گیر.۴٫۸ بار / ۲۰٫۱۱۵ پی سی اثر فشار تغذیه بر موقعیت شیر: < 0.1٪ در 10٪ تفاوت در فشار ورودی کیفیت هوا: مطابق با ISO 8573-1 ذرات جامد: کلاس 5 (فیلتراسیون 3 5 μm توصیه می شود) رطوبت:کلاس 1 (نقطه شبنم 10 °C/ 18 °F زیر دمای حداقل توصیه می شود) کلاس روغن: 3 (یا < 1 ppm) ظرفیت با 4 بار / 60 psi منبع: 5.5 Nm3 / h / 3.3 scfm (کاف 2) 12 Nm3 / h / 7.1 scfm (کاف 3) 38 Nm3 / h / 224 sqfm (کاف 6) مصرف با 4 bar / 60 psi در حالت ثابت: < 0.6 Nm3/h / 0.35 scfm (کاف 2 و 3) < 1.0 Nm3/h / 0.6 scfm (کاف 6) الکترونیک HART برق: با چرخه کار می کند، 4 ′′ 20 mA حداقل سیگنال: 3.6 mA حداکثر جریان: 120 mA ولتاژ بار:تا 9.7 VDC / 20 mA (نسبت به 485 Ω) ولتاژ: حداکثر 30 VDC محافظت قطبی: -30 VDC محافظت از جریان: فعال بیش از 35 mA Profibus PA و FOUNDATION fieldbus قدرت تغذیه: ولتاژ 9 32 VDCحفاظت از قطب معکوس حداکثر جریان پایه: 17.2 mA جذب جریان آرام: 16 mA جریان خطا (FDE): 3.9 mA زمان اجرای بلوک عملکرد fieldbus FOUNDATION AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms عملکرد با محرک های بار ثابت متوسط باند مرده: ≤ 0.1٪ هیسترسیس: < 0.5٪ عملکردهای رابط کاربری محلی (LUI) □ کنترل محلی شیر □ نظارت بر موقعیت شیر، موقعیت هدف، سیگنال ورودی، دمای□ عملکرد هدایت شده شروع □ LUI ممکن است از راه دور قفل شود تا از دسترسی غیر مجاز جلوگیری شود □ کالیبراسیون: خطی سازی خودکار / دستی □ کالیبراسیون یک نقطه ای □ پیکربندی کنترل: تهاجمی، سریع، بهینه، پایدار، حداکثر ثبات □ پیکربندی نسخه HART:HART 6 یا HART 7 □ پیکربندی شیر کنترل □ چرخش: چرخش دریچه در جهت عقربه ساعت یا برعکس عقربه ساعت برای بسته شدن □ زاویه مرده □ محدوده کم قطع، محدوده ایمنی قطع (پیش فرض 2٪)کار مستقیم/عکاسی□ نوع دریچه، چرخش/خطی □ انتخاب زبان: انگلیسی، آلمانی و فرانسوی فرستنده موقعیت (اختیاری) سیگنال خروجی: 4 ≈ 20 mA (عزل گالوانک؛ 600 VDC) ولتاژ تغذیه:12 ′′ 30 VDC وضوح: 16 بیت / 0.244 μA خطی: < 0.05٪ FS اثر دمایی: < 0.35٪ FS بار خارجی:حداکثر 0 ¢780 Ω حداکثر 0 ¢690 Ω برای ایمنی ذاتی Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 BULLETIN TECHNICAL 11/16 7 ND90 21 EN تایید و مقادیر الکتریکی، تایید گواهی HART مقادیر الکتریکی ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db ورودی: Ui ≤ 28 V، Ii ≤ 120 mA، Pi ≤ 1 W،Ci ≤ 22 nF, Li ≤ 53 μH. خروجی: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, مقاومت بار خارجی 0 ≈ 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc ورودی: Ui ≤ 30 V,Ii ≤ 152 mA خروجی: Ui ≤ 30 V، Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc ورودی: Ui ≤ 30 V، Ii ≤ 152 mA، Pmax = محدودیت های دستگاه، Ci ≤ 22 nF، Li ≤ 53 μH. خروجی: Ui ≤ 30 V، Ii ≤ 152 mA،Pmax = محدودیت دستگاه، Ci ≤ 22 nF، Li ≤ 53 μH، مقاومت بار خارجی 0 ≈ 780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db ورودی: Ui ≤ 30 V خروجی: Ui ≤ 30 V، Pmax = محدودیت دستگاه خود، مقاومت بار خارجی 0 ̊780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db ورودی: Ui ≤ 28 VIi ≤ 120 mA، Pi ≤ 1 W، Ci ≤ 22 nF، Li ≤ 53 μH خروجی: Ui ≤ 28 V، Ii ≤ 120 mA، Pi ≤ 1 W، Ci ≤ 22 nF، Li ≤ 53 μH، مقاومت بار خارجی 0 ∼ 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc ورودی: Ui ≤ 30 V،Ii ≤ 152 mA خروجی: Ui ≤ 30 ولت، Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc ورودی: Ui ≤ 30 ولت، Ii ≤ 152 mA، Pmax = خود دستگاه، Ci ≤ 22 nF، Li ≤ 53 μH خروجی: Ui ≤ 30 ولت، Ii ≤ 152 mA،Pmax = محدودیت دستگاه، Ci ≤ 22 nF، Li ≤ 53 μH، مقاومت بار خارجی 0 ≈ 780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db ورودی:Ui ≤ 30 ولت خروجی: Ui ≤ 30 V، Pmax = دستگاه خود را محدود می کند، مقاومت بار خارجی 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb ورودی: Ui ≤ 28 VIi ≤ 120 mA، Pi ≤ 1 W، Ci ≤ 22 nF، Li ≤ 53 μH خروجی: Ui ≤ 28 V، Ii ≤ 120 mA، Pi ≤ 1 W، Ci ≤ 22 nF، Li ≤ 53 μH، مقاومت بار خارجی 0 ≈ 690 Ω. Ex nA IIC T4/T5/T6 Gc ورودی: Ui ≤ 30 V، Ii ≤ 152 mA خروجی:Ui ≤ 30 ولت, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc ورودی: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = محدودیت دستگاه خود, Ci
