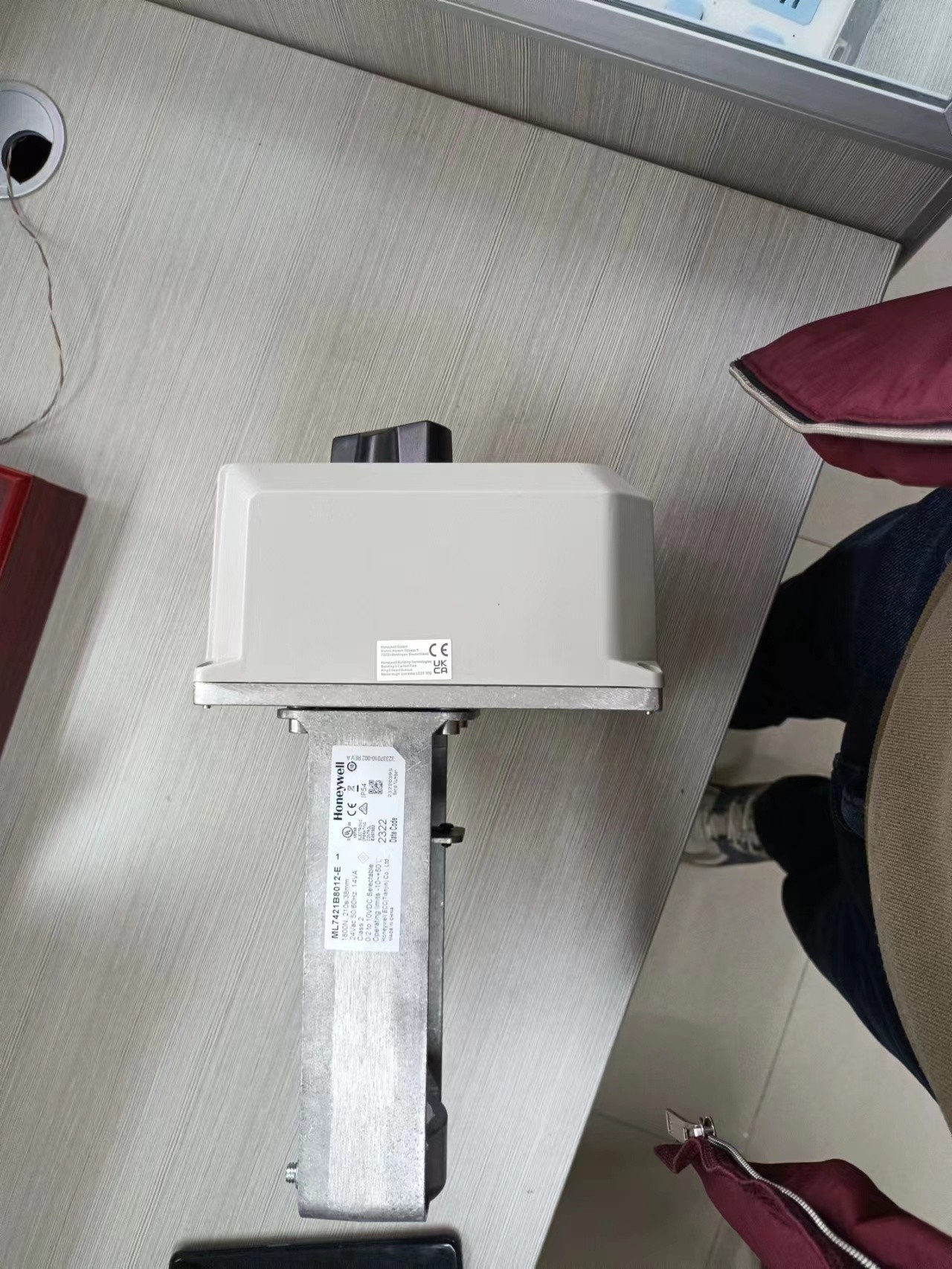

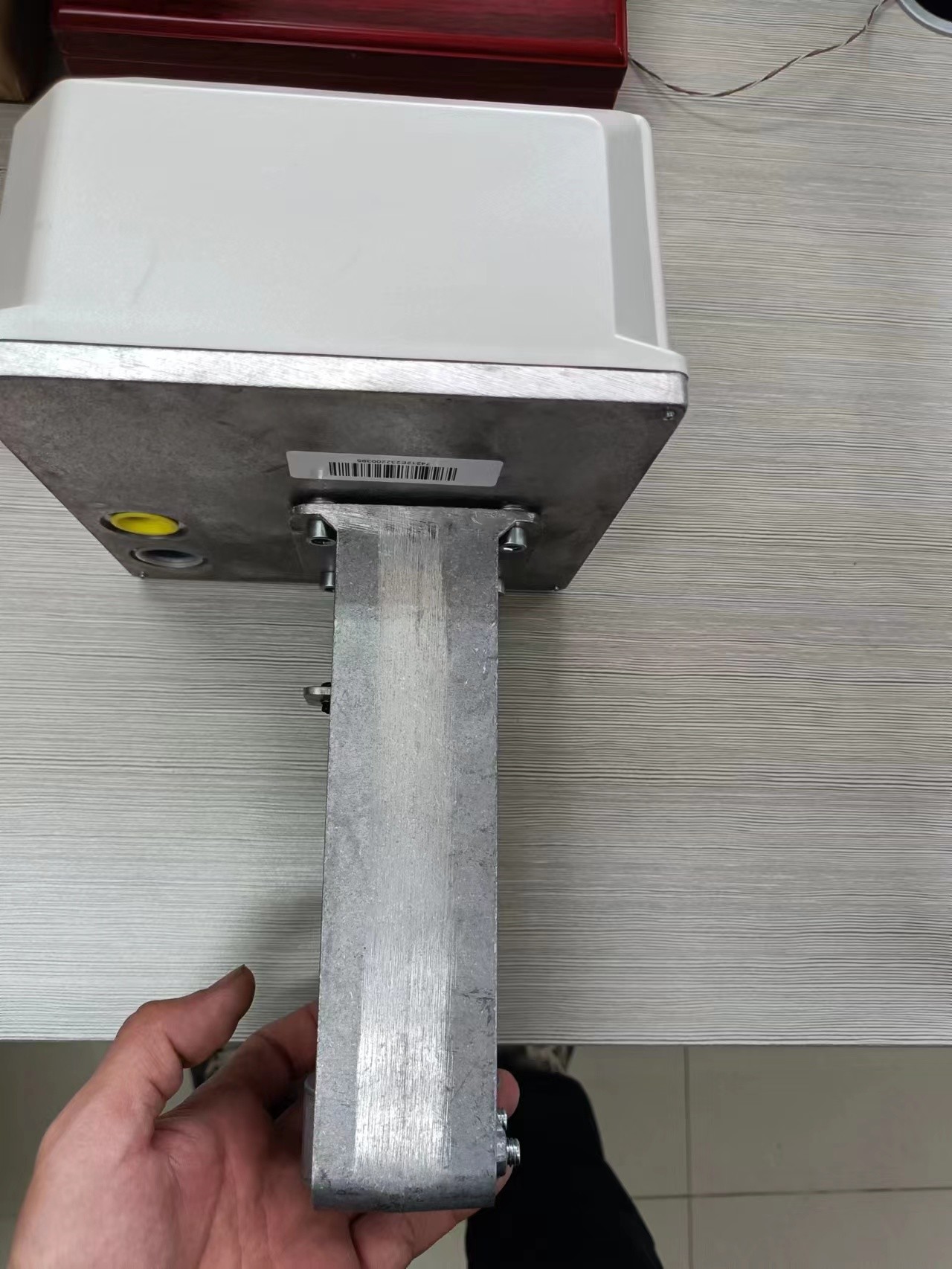

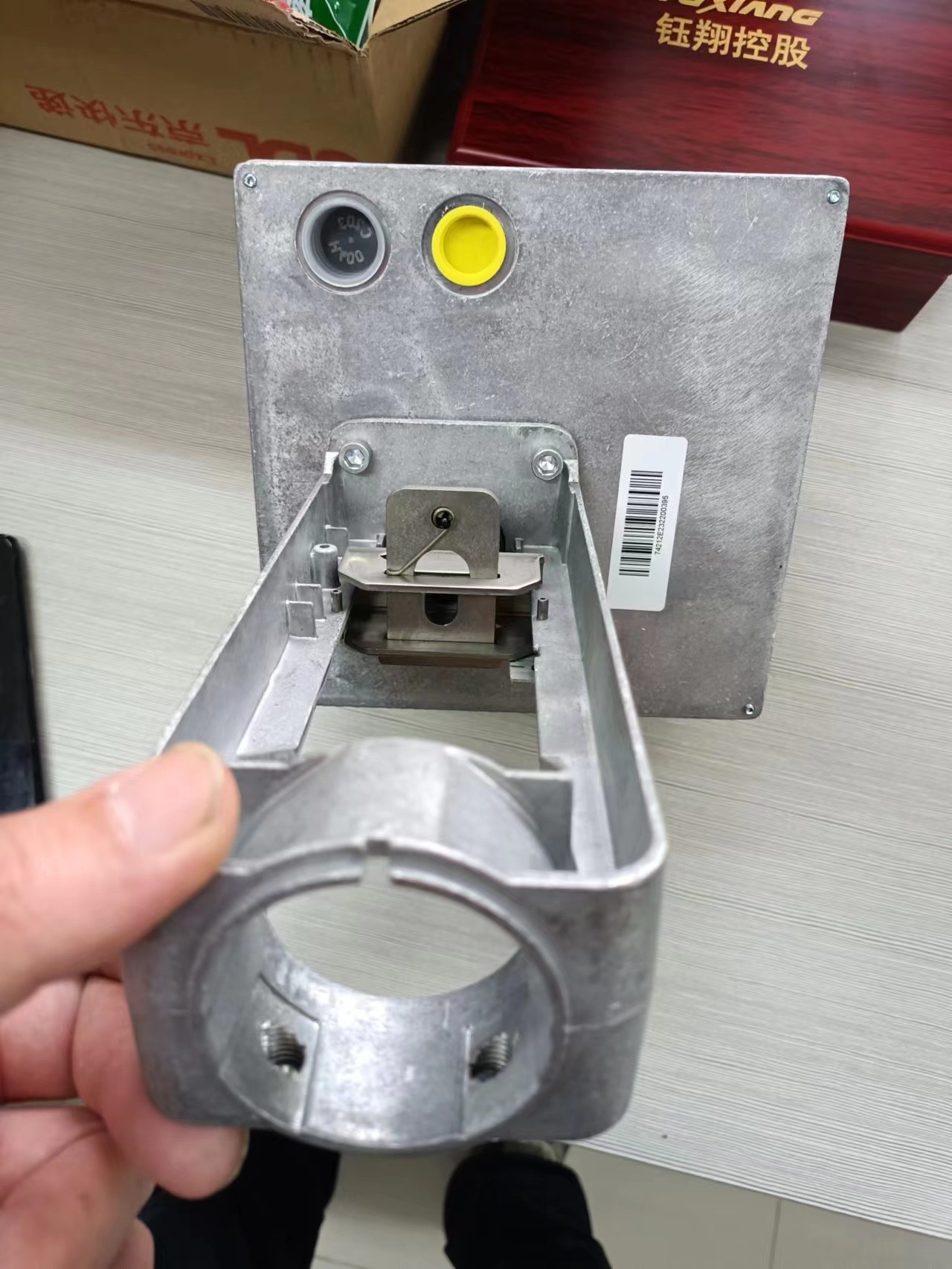

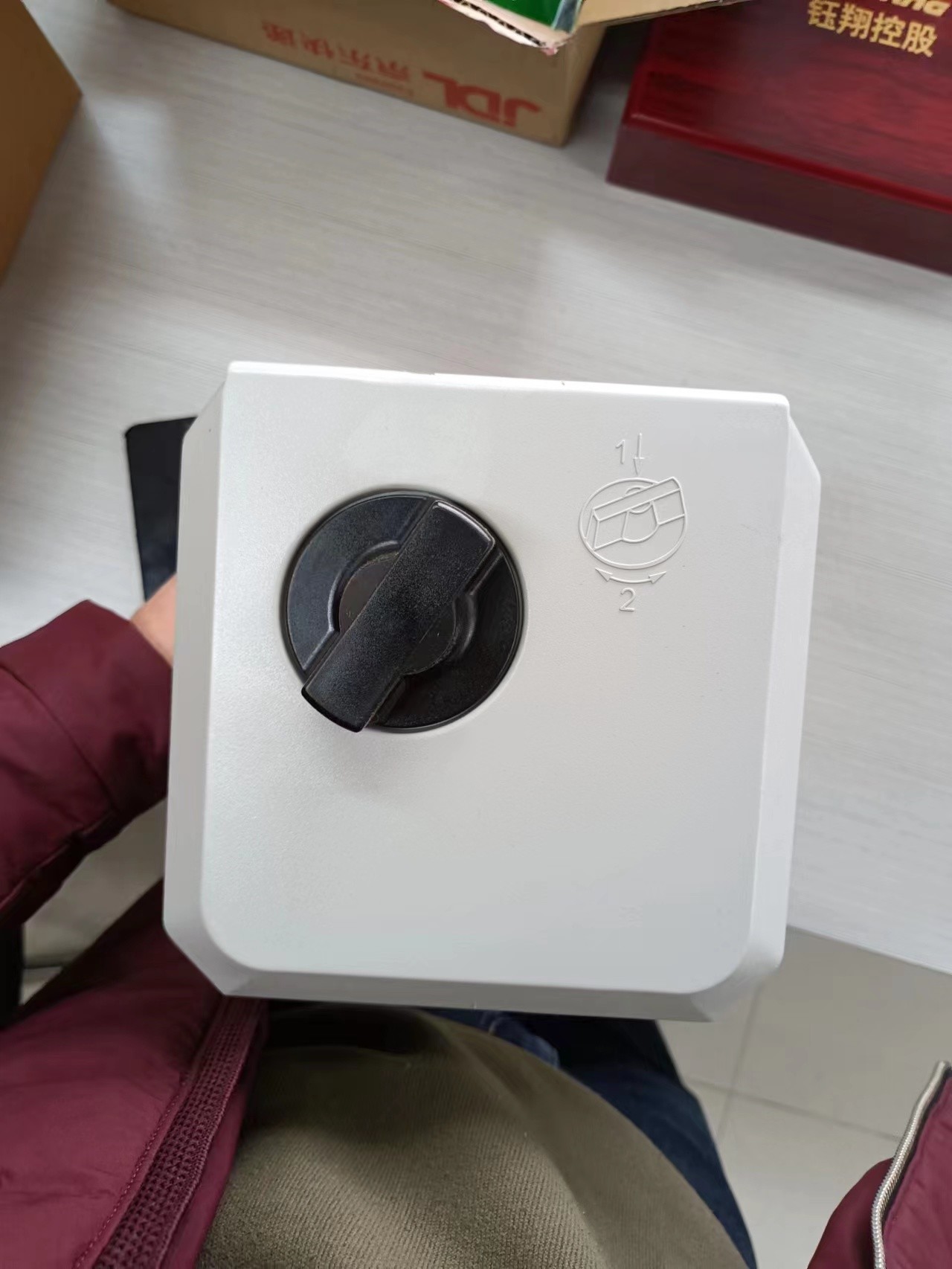

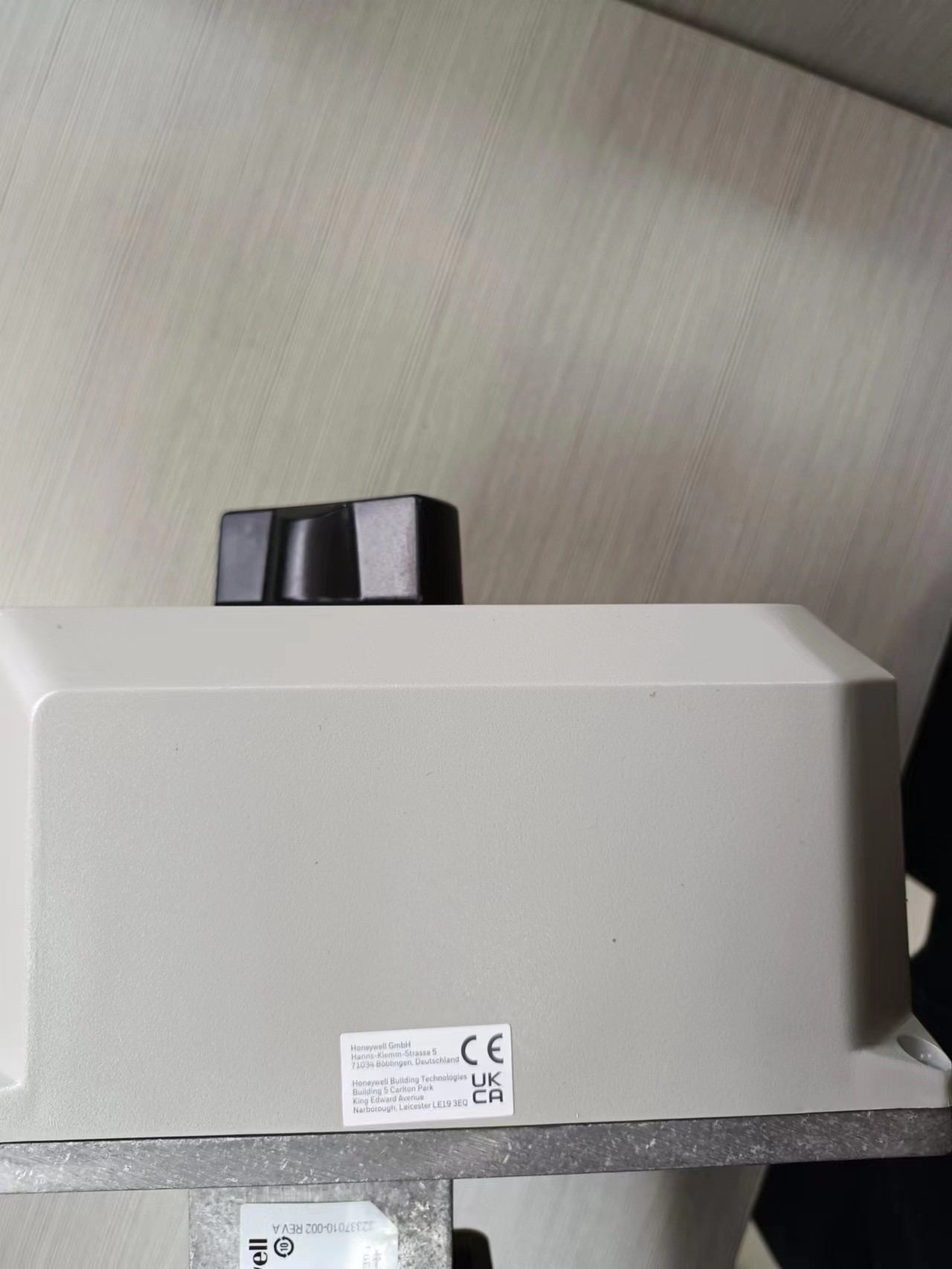

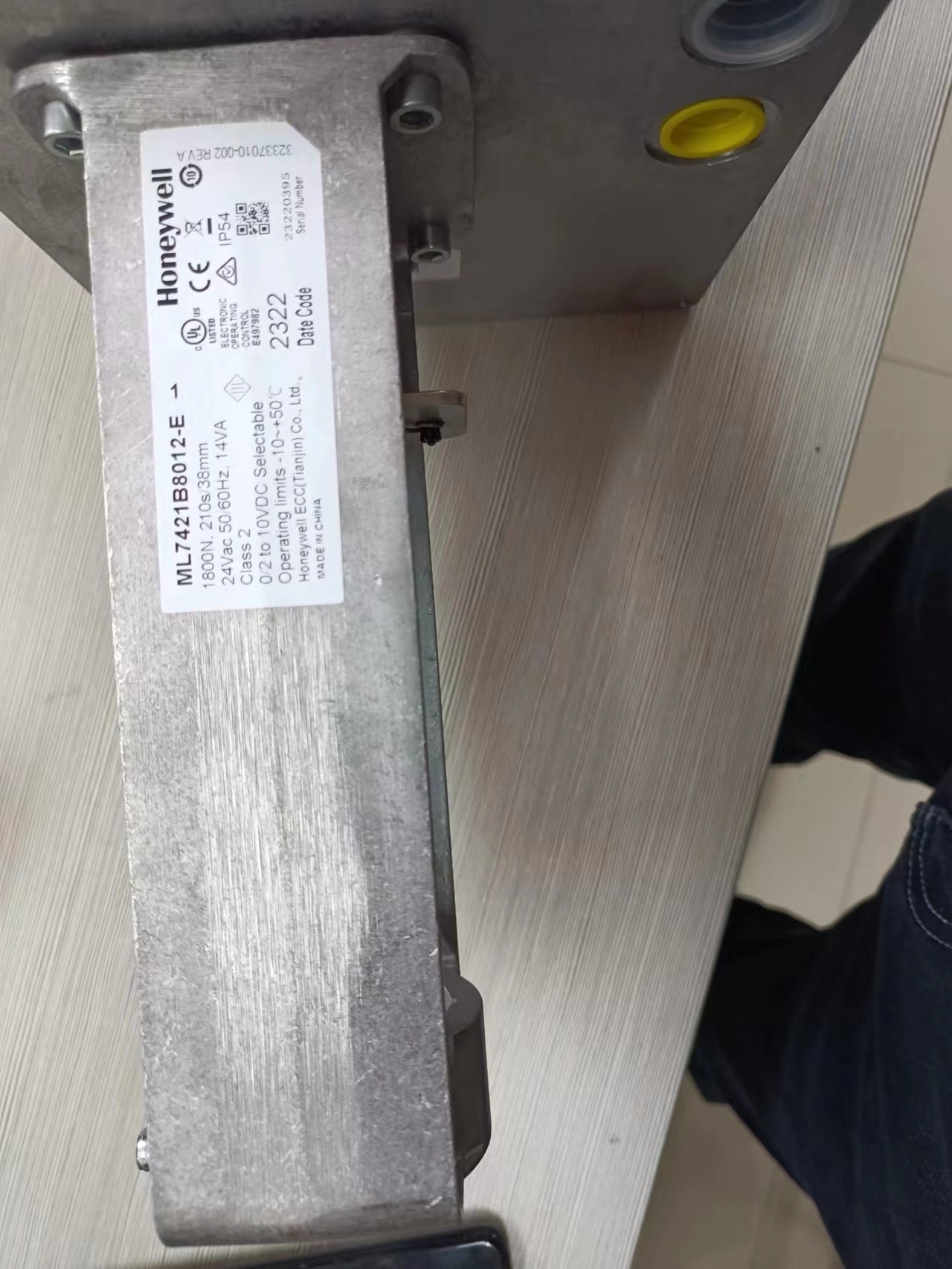

هانیول ML7421B8012-E الکتریکی خطی دریچه محرک در انبار

بازخورد سیگنال خروجی (F) یک سیگنال خروجی آنالوگ (2 تا 10 Vdc) که موقعیت واقعی ساقه محرک را نشان می دهد در ترمینال F در دسترس است.می تواند برای نشان دادن از راه دور موقعیت ساقه استفاده شودهنگامی که ساقه محرک به طور کامل کشیده شده است، سیگنال خروجی 10 Vdc است. خروجی سیگنال تغییر نمی کند زمانی که عمل محرک با استفاده از W3 یا W4 معکوس شود.که به موقعیت mA تنظیم شده است.جهت عمل را مشاهده کنید. سرکوب محرک موقعیت سرکوب سیگنال خروجی کنورتر می تواند در محافظت از یخ یا کاربردهای مشابه استفاده شود. آن محرک را به موقعیت نهایی می کشد.برکناری از سیگنال کنترلبرای انجام این عملکرد، 24 وات مشترک (یا T2) را به هر یک از ترمینال O1 یا O2 متصل کنید. اتصال به ترمینال O1 به طور کامل ساقه محرک را گسترش می دهد.اتصال به O2 به طور کامل به عقب می کشد ساقه محرک. سیگنال کنترل زمانی که سیگنال override به ترمینال O1 یا O2 اعمال می شود نادیده گرفته می شود. این override می تواند با یک سوئیچ یا رله به دست آید.اتصال برای سیگنال کنترل فوق العاده به حرکت محرک به موقعیت خاص. چک کردن ML7421 الکتریکی خطی دریچه اکتواتور می تواند به طور مستقیم یا با استفاده از یک کنترل کننده چک کردن.بررسی موقعیت شیر و مطمئن شوید که 24 Vac به درستی به محرک اعمال می شود.3 سیگنال کنترل را به سیم های هدایت مناسب اعمال کنید تا دریچه را در جهت مورد نظر حرکت دهید.4. اگر محرک حرکت نکند، اطمینان حاصل کنید که محرک به درستی نصب شده است.اگر محرک به درستی نصب شده و کار نکند، جایگزین کنترلر. کنترل کننده چک کردن مستقیم چک کردن 1. تنظیم تنظیم کنترلر برای تماس با باز کردن یا بسته شدن شیر. مشاهده کنترلر. 2. اگر شیر بسته است،بايد شروع به باز شدن کنهاگر شیر بسته باقی بماند، نقطه تنظیم را به سمت تنظیم باز حرکت دهید. اگر شیر حرکت نکند، بررسی کنید که آیا در ورودی قدرت محرک 24 وات وجود دارد.اگر 24 واک وجود داشته باشد و محرک کار نکنداگر سیم کشی درست باشد، 24 Vac در پایانه های ورودی قدرت وجود دارد و
