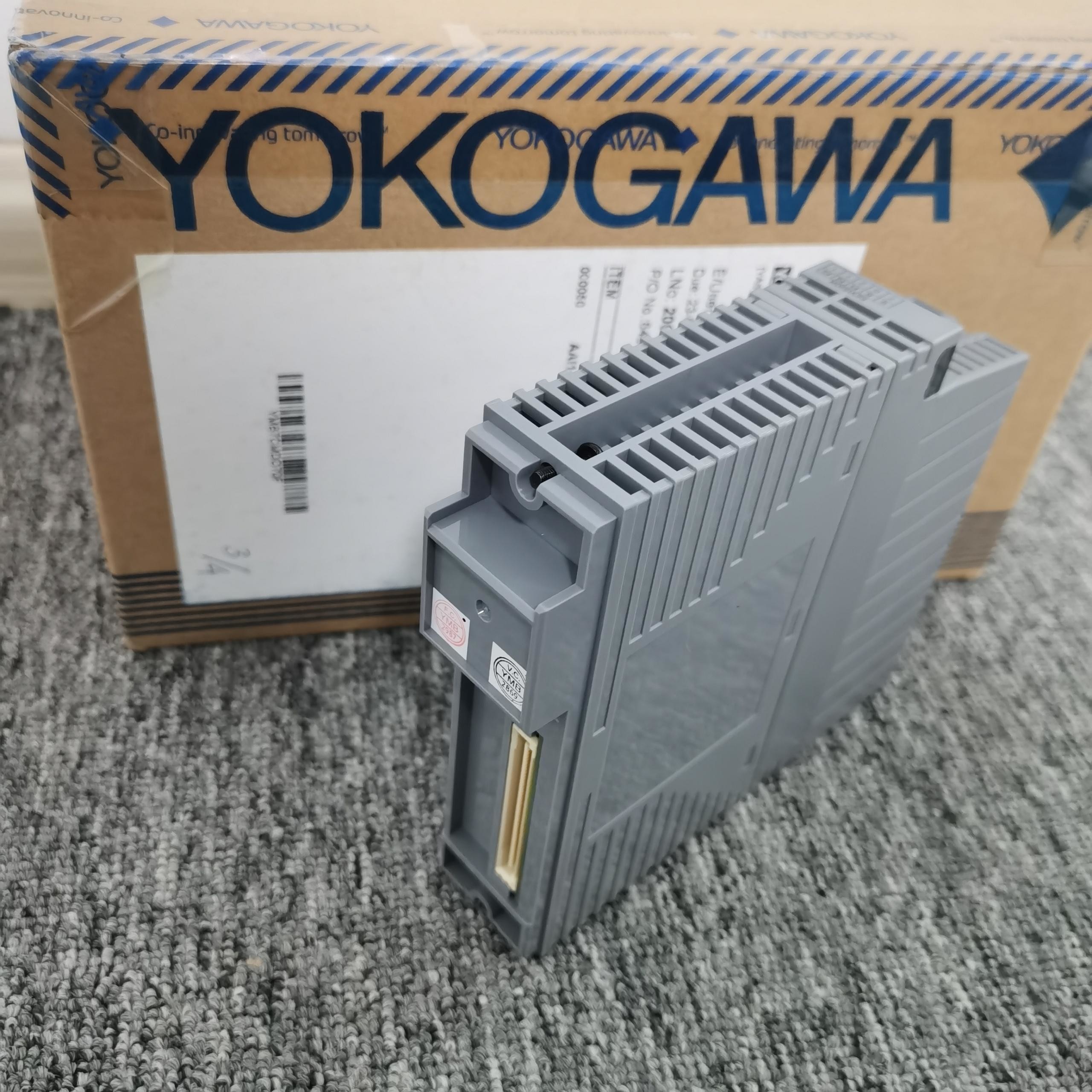

ماژول ورودی آنالوگ Yokogawa AAI143-H50 AAI143-S00

محل منبع اندونزی
نام تجاری Yokogawa
گواهی CE
شماره مدل AAI143-H50
مقدار حداقل تعداد سفارش 1
قیمت USD$180/PC
جزئیات بسته بندی کارتن
زمان تحویل 5-8 روز کاری
شرایط پرداخت L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه 500
جزئیات محصول
نوع رابط ورودی آنالوگ نام محصول ماژول ورودی آنالوگ
سیگنال ورودی 4 تا 20 میلی آمپر دوره به روز رسانی داده ها 10 میلی ثانیه
ارتباط HART در دسترس تعداد کانال های ورودی 16، جدا شده
حداکثر مصرف جریان 230 میلی آمپر (5 ولت DC)، 540 میلی آمپر (24 ولت DC) رنگ خاکستری
پیام بگذارید
توضیحات محصول

ماژول ورودی آنالوگ Yokogawa AAI143-H50 AAI143-S00











این GS مشخصات سخت افزاری ماژول های ورودی/خروجی آنالوگ (برای FIO) را پوشش می دهد که می توانند در واحد گره برای گذرگاه ESB (گره محلی) (ANB10S، ANB10D)، واحد گره برای گذرگاه ER (گره از راه دور) (ANR10S) نصب شوند. ، ANR10D) و واحد کنترل میدان فشرده (برای FIO) (AFF50S، AFF50D، AFV10S، AFV10D).



 مشخصات استاندارد

 ماژول های ورودی جریان/ولتاژ (غیر ایزوله)

این ماژول ها عمدتاً سیگنال استاندارد شده 4 تا 20 میلی آمپر DC یا 1 تا 5 ولت DC را از فرستنده های 2 سیم / 4 سیم دریافت می کنند.آنها را می توان در پیکربندی اضافی دوگانه استفاده کرد.



ماژول ورودی آنالوگ Yokogawa AAI143-H50 AAI143-S00 0





مشخصات
مورد
ارزش
محل مبدا
اندونزی
نام تجاری
یوکوگاوا
شماره مدل
AAI143-
نوع رابط
ورودی آنالوگ
نام محصول
ماژول ورودی آنالوگ
ضمانتنامه
12 ماه
وضعیت
100% اورجینال
تعداد کانال های ورودی
16، جدا شده
سیگنال ورودی
4 تا 20 میلی آمپر
وزن
0.5 کیلوگرم
ارتباط HART
در دسترس
دوره به روز رسانی داده ها
10 میلی ثانیه
حداکثر مصرف جریان
230 میلی آمپر (5 ولت DC)، 540 میلی آمپر (24 ولت DC)
رنگ
خاکستری







ماژول های ورودی فعلی (ایزوله)

AAI143 16 ورودی سیگنال 4 تا 20 میلی آمپر را ارائه می دهد.می توان آن را در پیکربندی دوگانه اضافی استفاده کرد.



موارد مشخصات فنی
مدل AAI143 (*1)
تعداد کانال های ورودی 16، جدا شده
سیگنال ورودی 4 تا 20 میلی آمپر
جریان ورودی مجاز 24 میلی آمپر
مقاومت ورودی روشن کردن 270 Ω (20 میلی آمپر) تا 350 Ω (4 میلی آمپر) (*2)
  خاموش کردن 500 کیلو اهم یا بزرگتر
دقت ± 16 μA
دوره به روز رسانی داده ها 10 میلی ثانیه
منبع تغذیه فرستنده 19.0 ولت یا بالاتر (در 20 میلی آمپر) 25.5 ولت یا کمتر (در 0 میلی آمپر) (محدودیت جریان خروجی: 25 میلی آمپر) (*5)
تنظیم فرستنده 2 سیمه یا 4 سیمه برای هر کانال با تنظیم پین
رانش به دلیل تغییر دمای محیط ± 16 μA/10 C
حداکثر مصرف جریان 230 میلی آمپر (5 ولت DC)، 540 میلی آمپر (24 ولت DC)
وزن 0.3 کیلوگرم
ارتباط خارجی ترمینال گیره فشار، کابل اتصال MIL، کابل اختصاصی (KS1)
ارتباط HART (*3) در دسترس




*1: یک مانع زنر مجاز به اتصال به این ماژول نیست.هنگام استفاده از ماژول از یک مانع جداسازی استفاده کنید
کاربرد ذاتا ایمن
*2: مقاومت ورودی ماژول که از ترمینال‌ها مشاهده می‌شود به قدرت جریانی که به شرح زیر محاسبه می‌شود بستگی دارد:
250 Ω +
ارزش فعلی
افت ولتاژ در مدار حفاظتی ورودی
F04E.ai
*3: هنگامی که این ماژول در یک واحد گره اتوبوس ER با عملکرد HART نصب می شود، سیستم عامل EB401 باید rev باشد.2 یا بالاتر
*4: هنگامی که از کابل اختصاصی استفاده می شود، ولتاژ تحمل 500 ولت AC (بین سیگنال ورودی و سیستم) است.چه زمانی
کابل رابط ML استفاده می شود، ولتاژ تحمل به مشخصات الکتریکی کابل بستگی دارد.
*5: این ولتاژ بین پایانه های اتصال برای فرستنده های 2 سیم برای این ماژول تولید می شود.هنگام محاسبه
حداقل ولتاژ کاری برای فرستنده ها، در نظر بگیرید که حاشیه برای افت ولتاژ در سیم کشی خارجی وجود داشته باشد.









ماژول ورودی آنالوگ Yokogawa AAI143-H00



ابعاد خارجی AAI143-H00



Yokogawa Analog Input Module AAI143-H00 / AAI143-H03 /AAI143-H50 / AAI143-S50






ماژول ورودی آنالوگ Yokogawa AAI143-H50 AAI143-S00 2ماژول ورودی آنالوگ Yokogawa AAI143-H50 AAI143-S00 3
