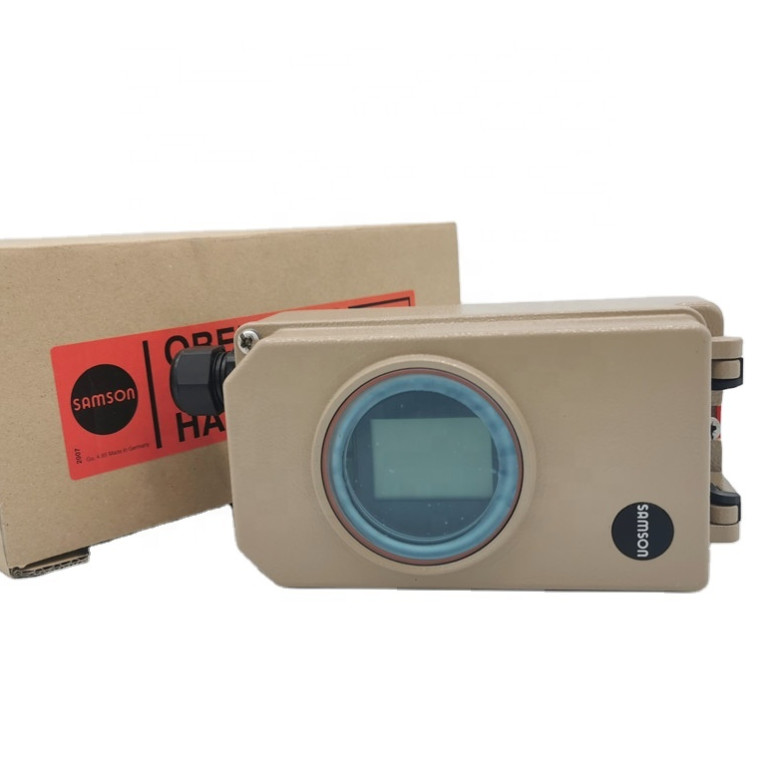

3730 - 4 موقعیت یابی موقعیت گیر دریچه کنترل دیجیتال الکتروپنوماتیک پوزیشنر

محل منبع آلمان
نام تجاری Samson
گواهی CE
شماره مدل 3730-31000000400000009.03
مقدار حداقل تعداد سفارش 1
قیمت USD$1100/PC
جزئیات بسته بندی کارتن
زمان تحویل 5-10 روز کاری
شرایط پرداخت D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه 500
جزئیات محصول
ضمانتنامه 1 سال تایپ کنید پوزیشنر
نقطه تنظیم 4 تا 20 میلی آمپر نمایش دادن ال سی دی
برجسته

پوزیشنرهای الکتروپنوماتیک دیجیتال

,

موقعیت یابی شیر کنترل الکتروپنوماتیک

,

موقعیت گیر شیر کنترلی 3730-4

می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
Valve travel 3.6 to 300 mm
Opening angle 24 to 100°
Supply pressure 1.4 to 7 bar (20 to 105 psi)
Signal range 4 to 20 mA
Minimum current 3.6 mA
Hysteresis ≤0.3 %
Degree of protection IP 66/NEMA 4X
پیام بگذارید
Valve travel 3.6 to 300 mm
توضیحات محصول

موقعیت گیر سوپاپ کنترل سامسون نوع 3731-3 3730-2 3730-3 3730-4 3730-5 موقعیت گیر دیجیتال الکتروپنوماتیک







پوزیشنر از تخصیص از پیش تعیین شده موقعیت سوپاپ (متغیر کنترل شده x) به سیگنال ورودی (نقطه تنظیم شده w) اطمینان می دهد.سیگنال ورودی دریافتی از یک سیستم کنترل را با زاویه حرکت یا چرخش شیر کنترل مقایسه می کند و فشار سیگنال خروجی مربوطه (متغیر خروجی y) را صادر می کند.





ویژگی های خاص

  • پوزیشنر الکتروپنوماتیکی با ارتباط HART®
  • سام دیجیتالآماده
  • محفظه آلومینیومی دایکاست یا فولاد ضد زنگ
  • اتصال به محرک های خطی مطابق با IEC 60534-6، VDI/VDE 3847 یا پیوست انتگرال SAMSON
  • اتصال به محرک های دوار مطابق با VDI/VDE 3845
  • اتصال به محرک های دوگانه با تقویت کننده معکوس Type 3710
  • یکپارچه تشخیص EXPERTplus برای شیرهای کنترل
  • هر موقعیت نصب دلخواه پوزیشنر (اما معلق نیست)
  • عملکرد ساده با یک دکمه و منو محور
  • صفحه نمایش آسان برای خواندن در هر موقعیت نصب به لطف جهت خواندن قابل چرخش
  • قابل تنظیم با کامپیوتر از طریق رابط SSP با استفاده از نرم افزار TROVIS-VIEW
  • راه اندازی خودکار متغیر به لطف چهار حالت اولیه متفاوت
  • پارامترهای از پیش تعیین شده، فقط مقادیری که از استاندارد انحراف دارند باید تنظیم شوند
  • سنسور مسافرتی کالیبره شده بدون دنده های مستعد سایش
  • زیر (جایگزینی) حالت اولیه اجازه می دهد تا پوزیشنر را در مواقع اضطراری در حالی که نیروگاه در حال کار است بدون نیاز به تغییر موقعیت سوپاپ راه اندازی شود.
  • تمام پارامترها در EEPROM غیر فرار ذخیره می شوند
  • سیستم دو سیم با بار الکتریکی کوچک 410 Ω
  • محدودیت فشار خروجی قابل تنظیم
  • عملکرد بسته شدن محکم قابل تنظیم
  • مانیتورینگ صفر خودکار
  • سنسور دما و ساعت کار یکپارچه
  • دو آلارم موقعیت استاندارد قابل برنامه ریزی
  • خود تشخیصی
  • پیام ها به عنوان حالت متراکم مطابق با توصیه NAMUR NE 107، صادر شده از طریق تماس هشدار خطا یا فرستنده موقعیت آنالوگ اختیاری
  • فایل DTM برای ادغام در برنامه های فریم FDT طبق مشخصات 1.2 موجود است
مورد
ارزش
ضمانتنامه
1 سال
پشتیبانی سفارشی
OEM، ODM
محل مبدا
آلمان
نام تجاری
سامسون
شماره مدل
3730-3 سری
تایپ کنید
پوزیشنر
نقطه تنظیم
4 تا 20 میلی آمپر
سفر دریچه
3.6 تا 300 میلی متر
زاویه باز شدن
24 تا 100 درجه
نمایش دادن
ال سی دی
محدوده سیگنال
4 تا 20 میلی آمپر
حداقل جریان
3.6 میلی آمپر
فشار عرضه
1.4 تا 7 بار (20 تا 105 psi)
هیسترزیس
≤0.3٪
درجه محافظت
IP 66/NEMA 4X







تجهیزات جانبی



گزینه ها

  • دستگاه سازگار با رنگ
  • تجهیزات اضافی: تماس حد القایی، شیر برقی، فرستنده موقعیت آنالوگ، سنسور موقعیت خارجی، سنسور نشتی، ورودی باینری
