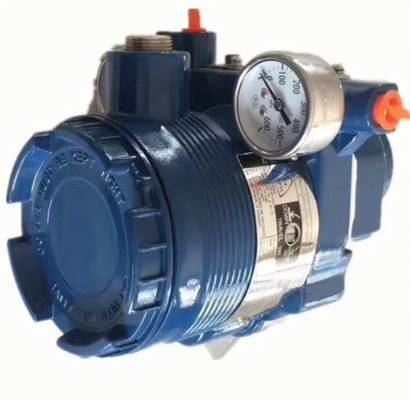

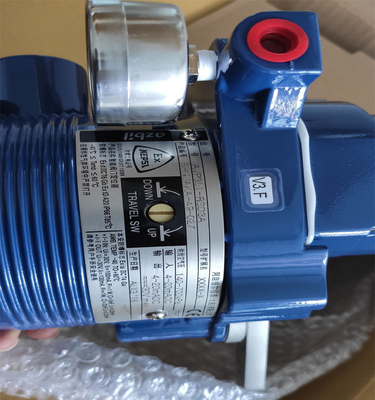

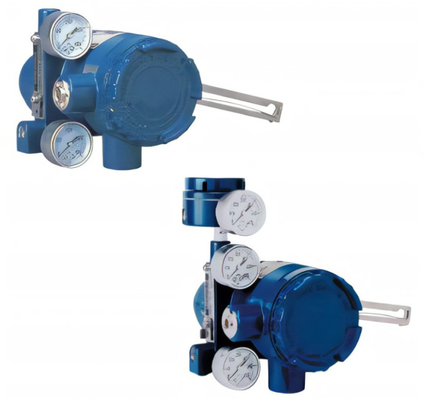

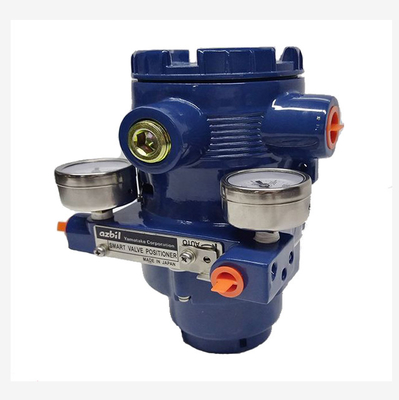

ژاپنی ازبیل یاماتاکه دریچه موقعیت دهنده ازبیل avp300-rsd3a AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

توضیحات محصول

سری 300 سیگنال جریان ثابت را از دستگاه های کنترل دریافت می کند و دریچه های پنوماتیک را کنترل می کند.علاوه بر این عملکرد پایه، سری 300 قابلیت های ارتباطی، برنامه پیکربندی خودکار،و عملکردهای خود تشخیصی که به شدت بهره وری و کارایی عملیات کارخانه را افزایش می دهد.مدل AVP301 دارای یک تابع فرستنده حرکت دریچه است که یک سیگنال 4-20 mA DC را انتقال می دهد.مدل AVP302 يه پروتکل ارتباطات هارت داره

مشخصات

موقعیت دریچه یاماتاکی wاصل کار:
Yamatake دریچه موقعیت دهنده لوازم جانبی دریچه کنترل اصلی است، آن را به توقف سیگنال بازخورد جابجایی به عنوان سیگنال های ورودی، به عنوان تنظیم شده در سیگنال خروجی کنترل کننده، مقایسه،و چون انحرافى باشد، تغییر سیگنال خروجی خود را به محرک، حرکت محرک، دریچه ساقه بین جابجایی و سیگنال خروجی کنترل کننده به رابطه مربوطه ایجاد می شود. بنابراین،موقعیت دهنده شیر شامل یک سیستم کنترل بازخورد با جابجایی ساقه به عنوان سیگنال اندازه گیری و خروجی کنترل کننده به عنوان سیگنال تنظیم است.متغیر کنترل سیستم کنترل سیگنال خروجی موقعیت دهنده شیر را به محرک می دهد.

1 برای سیستم تنظیم مهم با الزامات کیفیت بالا برای بهبود دقت موقعیت و قابلیت اطمینان شیر تنظیم استفاده می شود.
2 برای هر دو طرف تفاوت فشار دریچه (4p> 1MPa).نیروی خروجی محرک با افزایش فشار منبع گاز برای غلبه بر نیروی نامتعادل مایع بر روی اسپول و کاهش خطای ضربه افزایش می یابد.
3 هنگامی که محیط برای دمای بالا، فشار بالا، دمای پایین، سمی، قابل احتراق، انفجاری تنظیم می شود، به منظور جلوگیری از نشت خارجی، اغلب بسته بندی بسیار محکم فشار می آید،بنابراین اصطکاک بین ساقه و بسته بندی بزرگ است، در این زمان موقعیت دهنده می تواند از تاخیر زمان غلبه کند.
4 رسانه برای مایع چسبناک تنظیم شده است یا حاوی جامد جامد معلق است، موقعیت دهنده می تواند مقاومت رسانه به حرکت ساقه را غلبه کند.
5 برای قطر بزرگ (Dg> 100mm) دریچه کنترل برای افزایش فشار خروجی محرک.
هنگامی که فاصله بین تنظیم کننده و محرک بیش از 60 متر است، موقعیت دهنده می تواند از تاخیر انتقال سیگنال کنترل جلوگیری کند و سرعت واکنش شیر را بهبود بخشد.
برای بهبود ویژگی های شهاب سنگ در شیر تنظیم کننده.
8 هنگامی که یک تنظیم کننده دو محرک را برای اجرای کنترل محدوده کنترل می کند، دو موقعیت دهنده می تواند برای پذیرش سیگنال های ورودی پایین و سیگنال های ورودی بالا به ترتیب استفاده شود، سپس یک محرک برای عملکرد محدوده پایین،اقدام ارتفاع دیگر، که تنظیم محدوده را تشکیل می دهد.
