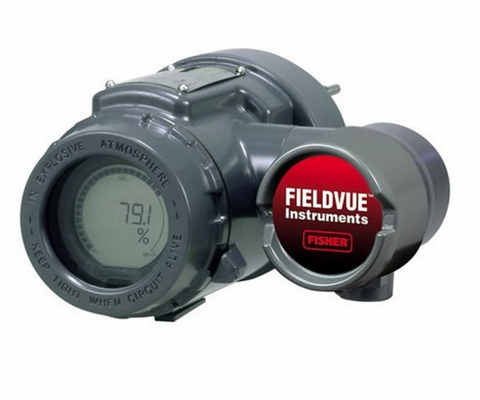

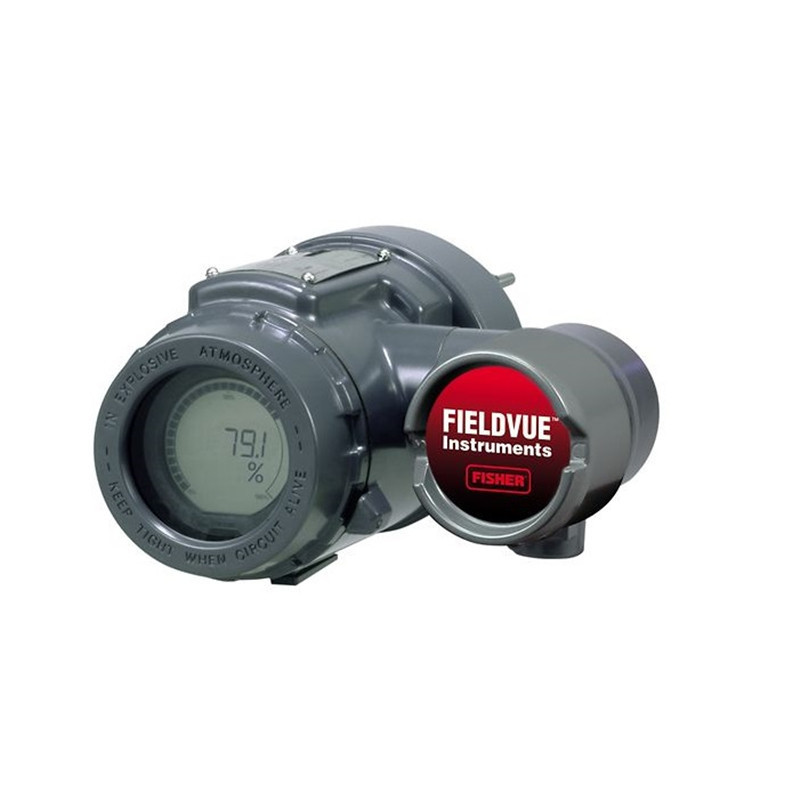

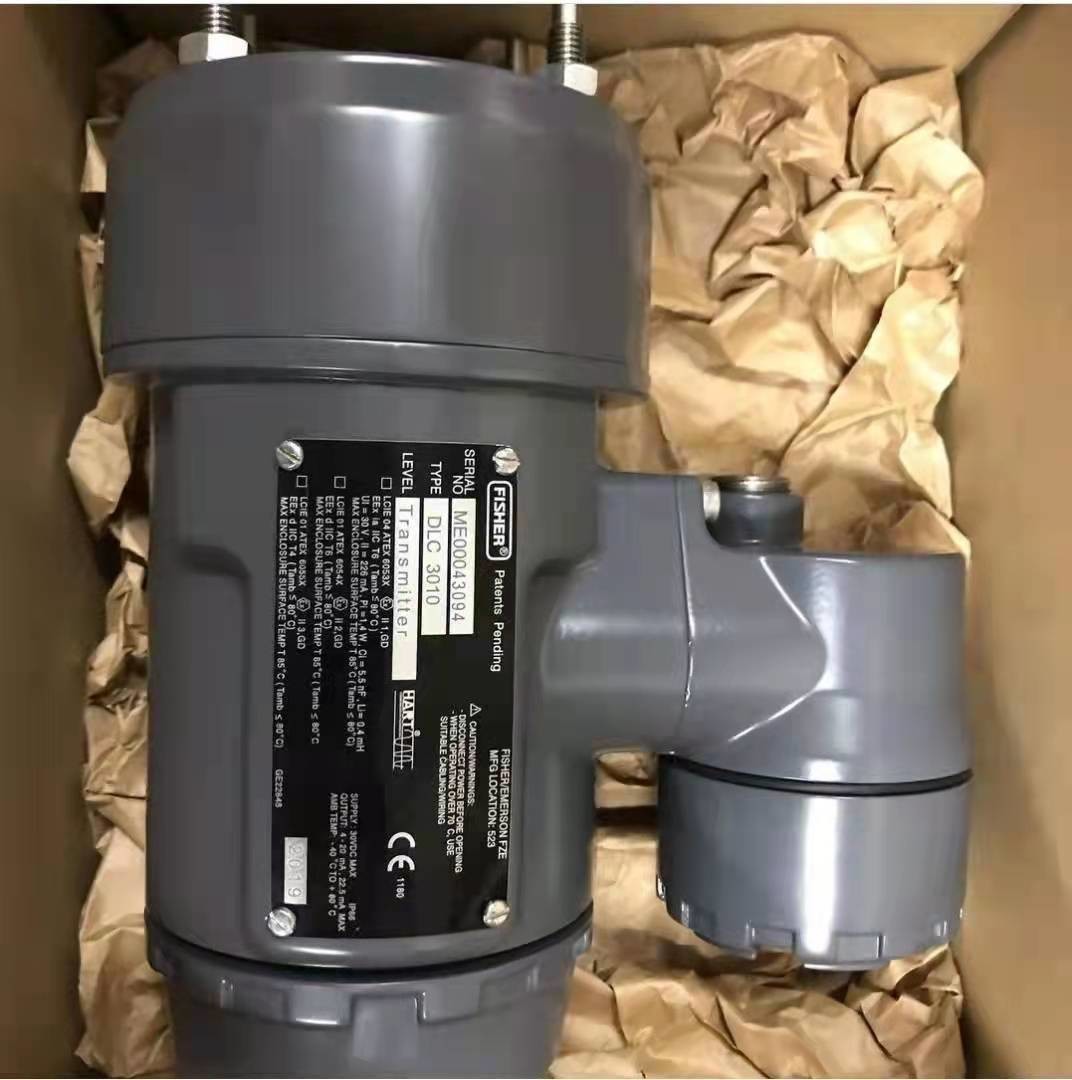

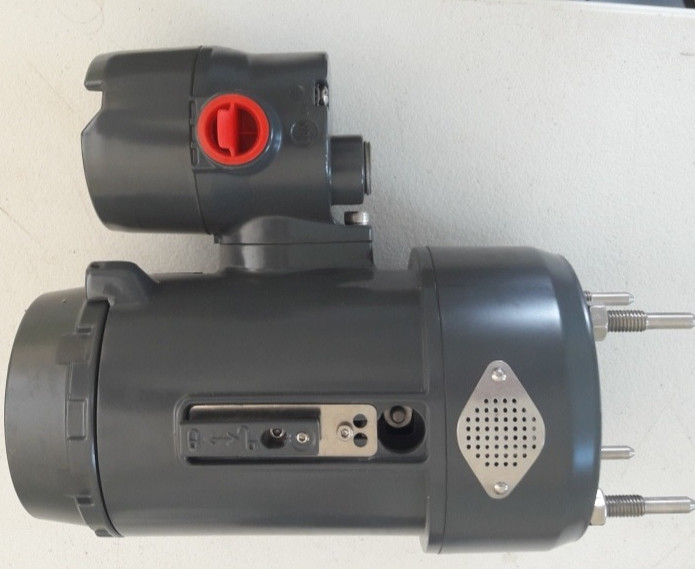

DC 24v Fisher Digital Level Controller DLC3010 Pneumatic Valve Positioner
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xحداکثر رانش ها | تا 111 کیلو نیوتن (25000 پوند برف) | نوع سوپاپ | شیر زاویه ای، شیر گلوب |
---|---|---|---|
کاربرد | دستگاه | مواد | فولاد |
روند | روشن/خاموش، دریچه گاز، تعیین موقعیت | منبع انرژی | پنوماتیک |
برجسته | DC 24v Fisher Digital Level Controller, Fisher Digital Level Controller DLC3010, DLC3010 Pneumatic Valve Positioner,Fisher Digital Level Controller DLC3010,DLC3010 Pneumatic Valve Positioner |
منبع تغذیه 24 ولت فیشر DLC3010 کنترل کننده سطح دیجیتال برای شیر کنترل پنوماتیک
معرفی
کنترلکنندههای سطح دیجیتال DLC3010 با سنسورهای سطح برای اندازهگیری سطح مایع، سطح رابط بین دو مایع یا وزن مخصوص مایع (چگالی) استفاده میشوند.آنها ابزارهای حسگر مبتنی بر ریزپردازنده ارتباطی هستند.علاوه بر عملکرد معمولی ارائه سیگنال جریان 4 تا 20 میلی آمپر، کنترل کننده های سطح دیجیتال DLC3010 با استفاده از پروتکل ارتباطی HART، دسترسی آسان به اطلاعات حیاتی برای عملیات پردازش را فراهم می کنند.
مشخصات
اصول کارکرد، اصول جراحی، اصول عملکرد
تغییر سطح مایع باعث تغییر موقعیت شناور می شود که باعث چرخش مجموعه لوله پیچشی می شود.با تشخیص این زاویه چرخش، به سیگنال خروجی 4-20 میلی آمپر مربوطه تبدیل می شود.روش تأیید 275 دستکاری کننده HART برای تأیید استفاده می شود.
حرکت چرخشی آهنربایی متصل به مجموعه اهرم را حرکت می دهد و میدان مغناطیسی را که توسط حسگر اثر هال حس می شود تغییر می دهد.سنسور سیگنال میدان مغناطیسی را به یک سیگنال الکترونیکی متغیر تبدیل می کند که به صورت دیجیتالی پردازش می شود تا اصلاحات خطی، تنظیم حساسیت و جبران دما را ارائه کند.
مشخصه عملکرد
1.راهاندازی و کالیبراسیون ساده - مترها را میتوان برای استفاده از دادههای حسگر پیشفرض، افست سطح صفر، فرآیند دیفرانسیل SG و برنامه فقط سطح/محدوده صفر برای جایگزینی سریع فرستندههای آنالوگ (فقط خروجی 4-20 میلی آمپر) پیکربندی کرد.
2.واکنش تغییر فرآیند کوچک - تبدیل آنالوگ به دیجیتال با بهره بالا دقیق است و می تواند تغییرات کوچک در متغیرهای اندازه گیری شده را اندازه گیری کند.این امر کنترلکنندههای سطح دیجیتال Fisher DLC3000 را قادر میسازد تا در برنامههای سطح، رابط یا تراکم دشوار استفاده شوند.
3.کاهش تأثیر دما - سنسورهای دمای داخلی عملکرد پایدار کنترل کننده سطح دیجیتال را بدون توجه به تغییرات دمای محیط تضمین می کنند.
4.جبرانهای دیگر - الگوریتمهای اندازهگیری ابزاری، حرکات کوچک شناور را با تغییر شناور تغییر میدهند تا سطح قفس یا ظرف واقعی محاسبه شود.این دقت بیشتری را در پانتون های کوتاهتر فراهم می کند.
5.ساختار مقاوم - حفاظهای مکانیکی در کنترلکنندههای سطح دیجیتال به گونهای طراحی شدهاند که به کنترلکننده کمک میکنند تا در برابر آسیبهای فیزیکی رایج در هنگام نصب یا حمل و نقل بدون به خطر انداختن عملکرد مقاومت کند.
6.تعمیر و نگهداری آسان - اتصالات سیم کشی میدانی در محفظه از قطعات الکترونیکی جدا شده است.از وارد کردن رطوبت به داخل محفظه سیم کشی میدانی و تأثیر بر قطعات الکترونیکی جلوگیری می کند.
طبقه بندی منطقه | ذاتا ایمن |
گواهینامه ها | CSA، FM، ATEX، KGS |
پروتکل ارتباطی | HART®، 4-20mA آنالوگ |
|
مرحله |
کنترل موقعیت | DC24V |
کنترل کننده سطح دیجیتال سری Fisher DLC3000 خود تشخیص داده می شود و می تواند خطاهایی را که منجر به اندازه گیری نادرست متغیرهای اندازه گیری شده می شود، تشخیص دهد.همچنین می توان این ابزار را طوری پیکربندی کرد که آلارم بالا و پایین را برای متغیرهای اندازه گیری شده نشان دهد.هنگامی که یک آلارم یا خطا برای متغیرهای اندازه گیری شده تشخیص داده شود، سیگنال خروجی آنالوگ بالاتر یا کمتر از حد معمول 4 تا 20 میلی آمپر خواهد بود.محدوده، بسته به محل بلوز زنگ انتخاب شده توسط کاربر
حوزه های کاربرد: مورد استفاده برای اندازه گیری سطح مایع سطح واسط مایع یا وزن مخصوص مایع (چگالی) بین دو مایع
